本田GX630双缸汽油动力装置结构设计

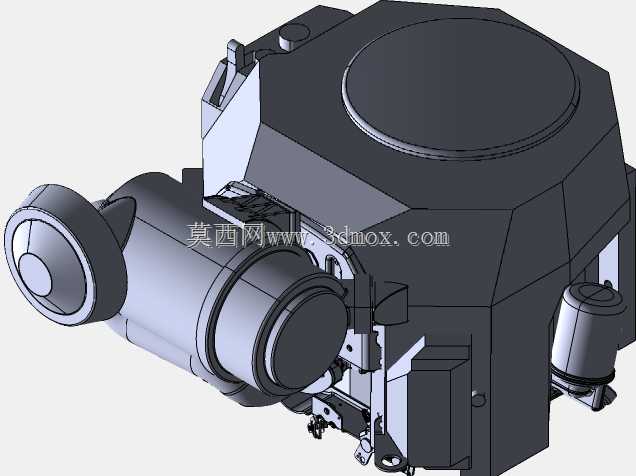

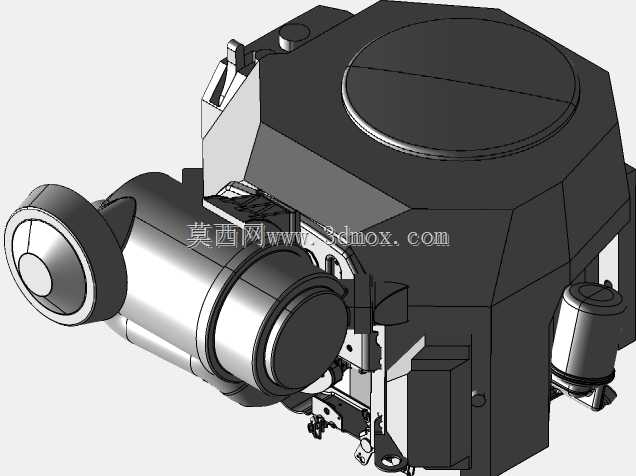

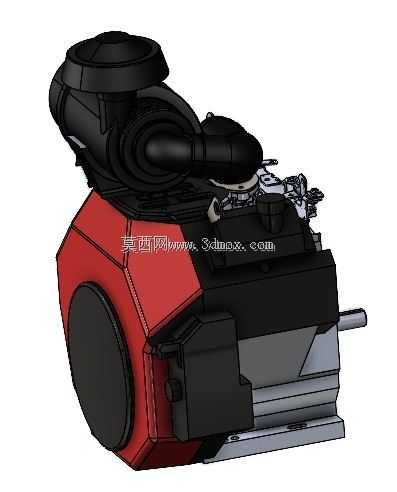

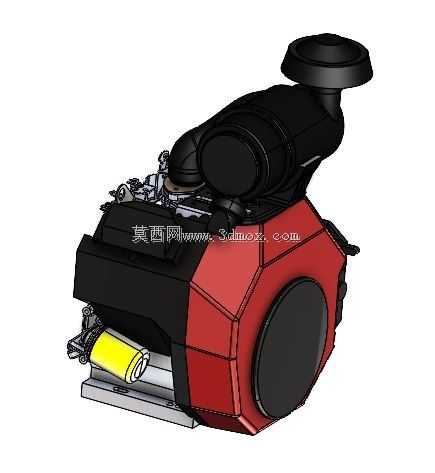

　　这款双缸水平轴汽油动力装置，是面向通用工业配套场景开发的大排量动力核心，日常多配套在小型工程机械、园林养护设备、应急发电机组、高压清洗机组、小型农用作业机具上，作为整套设备的动力输出来源，能在户外无市电接入的作业场景下提供稳定的持续动力输出，适配长时间高负荷的连续作业工况。从结构设计逻辑来看，建模阶段优先还原了整机的安装匹配边界，所有安装孔位的坐标、安装面的平面度公差、输出轴的伸出长度与轴径规格、键槽尺寸都完全参照实物测绘参数搭建，能直接用于配套设备的机架设计、传动系统匹配校核，不需要设计人员再反复核对安装干涉问题，大幅缩短配套设备的开发周期。整机的外形轮廓完全还原实机布局，空滤总成布置在缸头上方的高位位置，

　　一方面能在多尘的户外作业环境下减少灰尘进入进气道的概率，延长空滤滤芯的维护周期，另一方面高位进气的结构也能避免设备在低洼积水区域作业时，积水被吸入气缸造成液击故障；燃油箱与机体的集成式布局，既压缩了整机的横向占用空间，也优化了整机的重心位置，让配套设备运行时的振动幅度控制在合理区间，降低机架的疲劳载荷。设计过程中对整机的外部附件布局做了精准还原，包括启动拉盘的安装位置、消音器的排布走向、机油加注口与放油螺塞的操作空间、油门调节机构的运动行程，都按照实际装配关系做了对应约束，设计人员在做配套设备的外围结构设计时，可以直接在装配环境下预留对应的操作维护空间，避免后期出现维护点位被机架遮挡、需要反复改结构的问题。从动力输出特性来看，

　　这款机型采用V型双缸结构，相比同排量单缸机型，运行时的振动更小，动力输出更平顺，在带载启动、突加负载的工况下转速波动更小，适合对动力稳定性要求较高的配套场景，比如驱动高压柱塞泵、小型输送设备、移动式空压机这类负载波动较大的作业机具。建模时对机体的散热结构也做了细节还原，缸体与缸头的散热鳍片的排布密度、高度、倾斜角度都和实机一致，能直观反映整机运行时的散热风道走向，方便配套设备设计时导风罩的结构匹配，避免因为散热风道被遮挡导致的机体过热、动力衰减问题。安装边界方面，整机的底部安装脚的孔距、安装孔的规格、减震垫的安装位尺寸都做了精准还原，输出轴端的螺纹孔、平键槽的尺寸公差也按照行业通用标准做了标注，不管是做皮带轮传动连接，

　　还是做联轴器直连传动，都能直接匹配对应的标准传动件，不需要额外做转接结构的设计。整机的外部线束走向、燃油管路的排布位置也在模型中做了对应体现，能帮助设计人员在做整机布置时提前规避管路与机架、传动部件的干涉问题，减少样机试制阶段的管路改造成本。对于从事通用动力设备配套的结构设计人员来说，这个模型可以直接用于总装布局的干涉检查、安装结构的强度校核、维护空间的模拟验证，不需要从零开始搭建动力单元模型，能把更多的设计精力放在配套设备的功能结构优化上，提升整体的设计效率。
