CNC加工用三重联动手动尾座结构

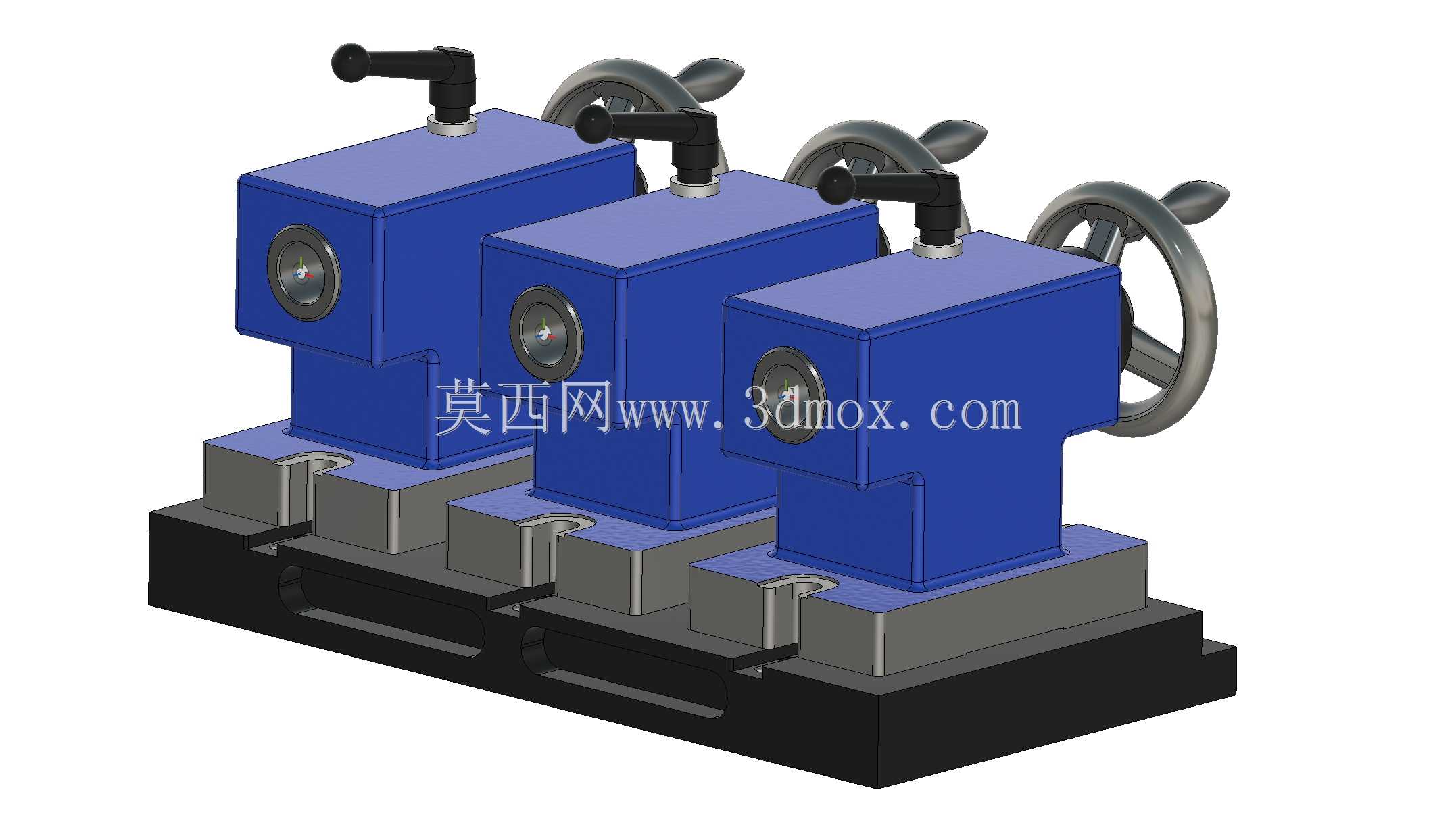

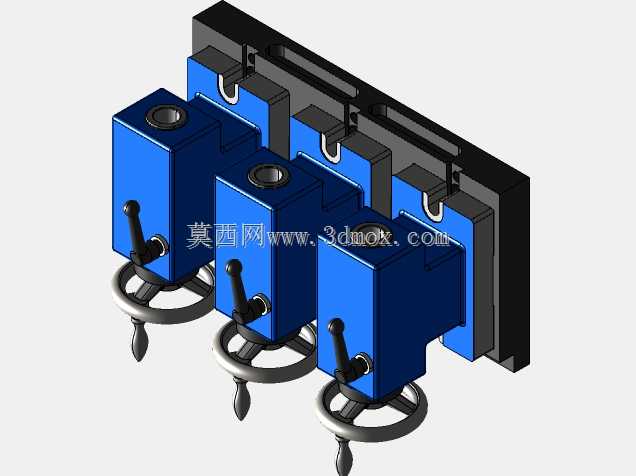

　　这套三重手动尾座主要适配中小型CNC加工中心的第四轴加装场景，针对多工位同步装夹的轴类、盘类零件加工需求设计，常见于小批量精密零件的车铣复合加工工序，可同时完成三个同规格工件的顶紧定位，减少单批次加工的装夹换件频次，提升设备有效加工时长。从结构布局来看，三个独立尾座单元共用一体化铸铁底座，底座开设通长T型槽，可配合机床工作台的T型槽完成位置调整，适配不同长度工件的装夹间距需求，每个单元的安装基面做了刮研处理，保证与工作台面的接触刚度，避免重切削时出现尾座偏移。每个尾座单元自带独立的手轮进给机构与锁紧手柄，顶紧行程可通过手轮刻度做微调，顶针采用标准莫氏锥孔安装，可根据工件端面的定位需求更换固定顶针、回转顶针或者异形定位接头，

　　锁紧手柄采用偏心锁紧结构，顶紧到位后扳动手柄即可完成套筒锁止，防止加工过程中套筒受切削力回退。设计时充分考虑了操作空间的合理性，三个手轮分别布置在单元体的侧上方，相邻手轮的操作间距预留了足够的手部操作空间，不会出现多工位同时操作时的干涉问题，单元体的外壳采用箱式焊接结构，内部加设加强筋，既保证整体刚性，又控制了整体重量，方便单人完成安装移位。安装边界方面，整套尾座的底座宽度适配常规400mm规格CNC工作台的槽距，底座总长度可覆盖100-300mm长度工件的三工位同步装夹，每个单元的顶针中心高与常规160mm规格第四轴转台的中心高保持一致，安装时无需额外加装垫高块，直接对齐工作台T型槽锁紧即可完成同轴度初调，

　　后续仅需微调每个尾座的顶紧力就能满足加工精度要求。在实际加工场景中，这套尾座可配合三工位第四轴转台使用，完成小型轴类零件的侧面钻孔、铣槽、平面铣削等工序，顶紧力可通过手轮的转动圈数做粗略控制，针对铝件、钢件等不同材质的工件可灵活调整顶紧力度，避免顶紧力过大造成工件变形，或者顶紧力不足导致加工时工件窜动。每个尾座单元的套筒表面做了淬火处理，硬度达到HRC45以上，长期往复进给也不会出现拉毛磨损，延长了设备的使用寿命，底座的底面做了发黑防锈处理，适配车间多切削液的潮湿工作环境，减少日常维护的工作量。
