CNC机床用三重联动气动尾座结构

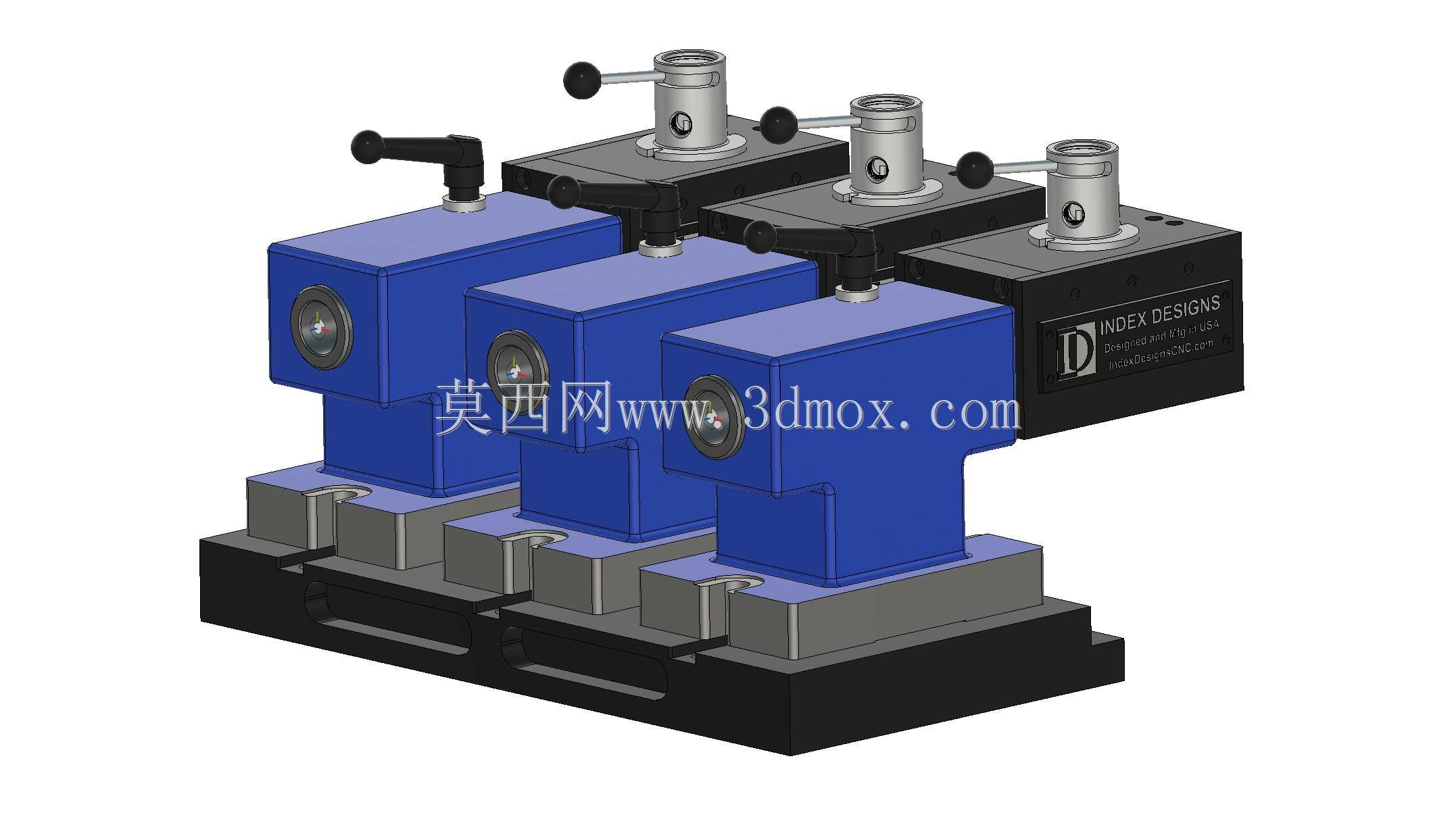

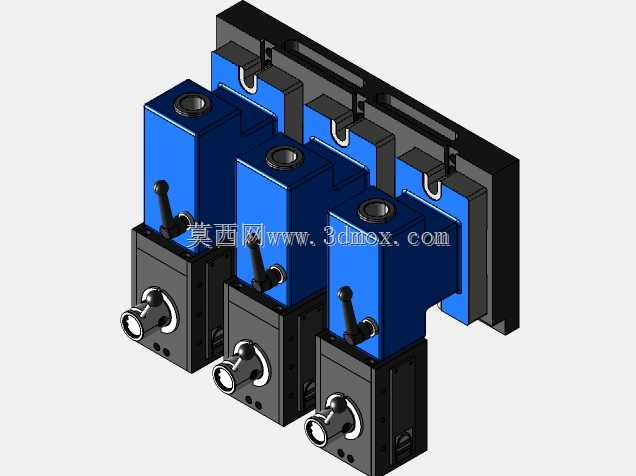

　　这款三重联动尾座主要适配中小型CNC加工中心的多工位轴类零件加工场景，在批量加工小型轴类、套类回转零件时，可配合第四轴转台完成零件的同轴装夹，抵消切削过程中刀具施加的径向切削力，避免长轴类零件加工时出现的让刀、振纹问题，提升加工过程的装夹刚性。整套尾座采用三联并排集成式布局，三个独立尾座单元共用一块整体式安装底座，底座预留标准T型槽安装孔位，可直接固定在加工中心工作台的T型槽上，安装时无需额外制作转接板，安装边界可适配市面上多数行程在800mm以上的立式加工中心，单组尾座单元的中心高与常见140规格第四轴转台中心高完全匹配，无需额外调整垫块高度。每个尾座单元都配备独立的手轮锁紧机构，顶部的操作手柄可快速驱动顶针伸缩，

　　顶针采用标准莫氏锥度接口，可根据加工零件的中心孔规格更换不同类型的活动顶针、固定顶针或者驱动顶针，尾座的滑台部分采用矩形导轨导向结构，配合锁紧机构可在顶紧零件后实现刚性锁止，避免加工过程中尾座出现位移。设计时将三个尾座单元的间距设置为可调节结构，松开底座侧面的锁紧螺钉即可调整相邻尾座的中心距，适配不同长度规格的零件装夹需求，尾座主体的箱体部分采用高刚性铸铁结构建模，壁厚按照常规机床附件的刚性要求设置，可承受大切削量下的切削载荷，不会出现箱体变形问题。尾座的顶针伸缩行程预留足够的安全余量，装夹零件时可先将尾座滑台调整到大致位置，再通过手轮微调顶紧力，避免顶紧力过大顶坏零件中心孔，或是顶紧力不足导致零件装夹松动。

　　集成式的三联布局相比独立安装的三个单体尾座，安装时的同轴度调整工作量可减少三分之二，底座的整体加工基准统一，一次找正即可完成三个工位的定位，适合多工位批量加工场景使用，在小型精密轴类、五金零件、汽车小零部件的CNC加工工序中，这类多联尾座可大幅提升装夹效率，减少单工位装夹的辅助时间，同时统一的安装基准也能保证三个工位的装夹精度一致性，降低批量加工时的零件尺寸离散度。
