6.5英寸中心线气动尾座结构设计

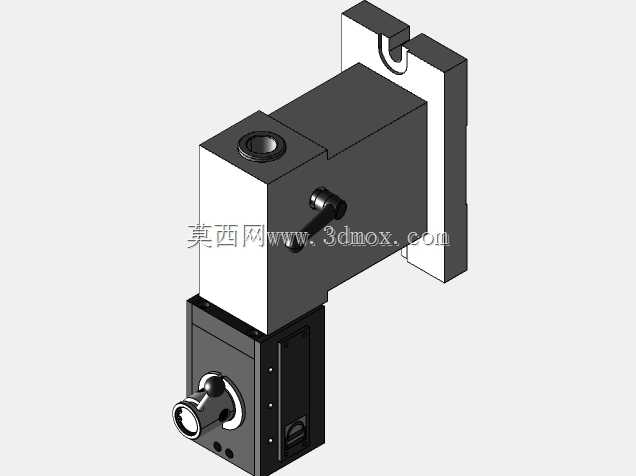

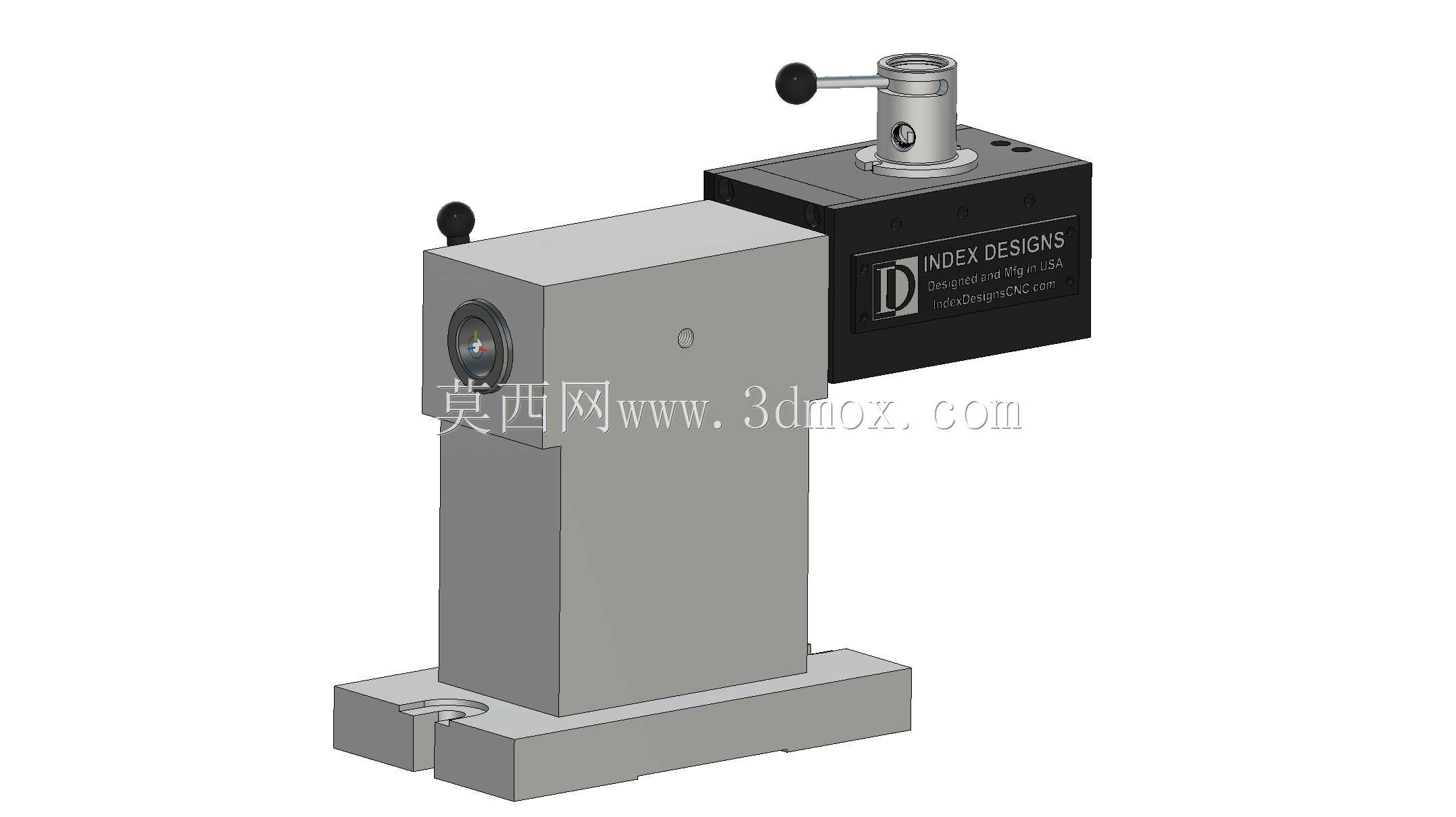

　　这款6.5英寸中心线规格的气动尾座，是数控加工场景中第四轴回转工装的核心配套部件，主要用于轴类、盘类异形零件回转加工时的端部顶紧支撑，抵消切削过程中工件受径向切削力产生的挠曲变形，保障长径比偏大的零件在多面铣削、钻孔、攻丝工序中的加工同轴度。从结构布局来看，整体采用立式L型承载基座设计，底部安装面预留了通长T型槽锁紧位，可直接适配不同规格CNC加工工作台的T型槽间距，安装时无需额外制作过渡转接板，基座主体采用箱型筋格结构，在降低整体自重的同时保证顶紧受力时的结构刚性，避免顶紧状态下基座出现后仰形变。上部的气动伸缩顶紧单元采用同轴式布局，气缸腔体与顶紧轴套集成在同一安装块上，压缩空气接入后可实现顶针的自动伸出与缩回，

　　相比手动尾座可减少工件装夹的辅助时间，顶紧行程预留了足够的伸缩余量，可兼容一定长度范围内的不同工件装夹需求，顶针端部采用标准莫氏锥孔接口，可根据工件端部的定位需求更换不同类型的顶针头，适配带中心孔的实心轴、带内孔的套筒类等多种工件的定位装夹。侧面设置的手动操作手柄可在气路断气、调试状态下实现顶紧轴的手动微调与锁紧，满足设备调试、单件试加工时的操作需求。尾座的中心线高度经过精准配做，可与同规格的第四轴回转头保持严格等高，安装时仅需打表校验基座安装面的直线度即可完成对位，无需反复调整垫铁高度。整个气动尾架的气路接口设置在安装块的侧后方，可避免加工过程中切削液、切屑飞溅对气路接头的损伤，外露的运动部件均做了防屑防护设计，

　　减少加工车间内金属切屑进入滑动配合面造成的部件磨损。在实际加工应用中，这类气动尾座常搭配CNC四轴转台使用，完成叶片、小型轴类零件、异形结构件的多面联动加工，顶紧力可通过接入气路的调压阀进行无级调节，针对薄壁类零件可调低顶紧力避免工件装夹变形，针对重型切削工况可调高气压获得足够的顶紧刚性，适配不同材质、不同切削参数的加工需求。
