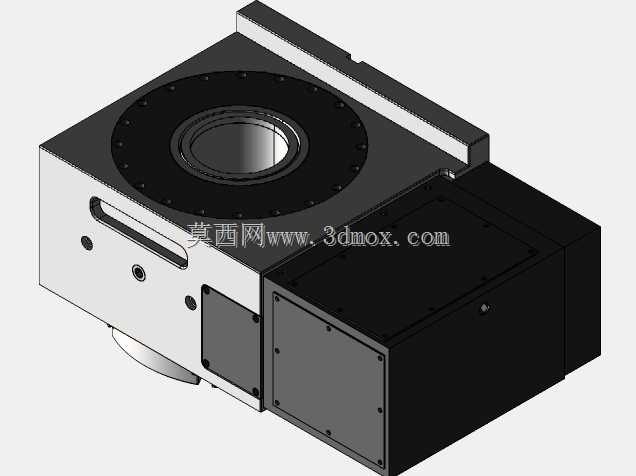

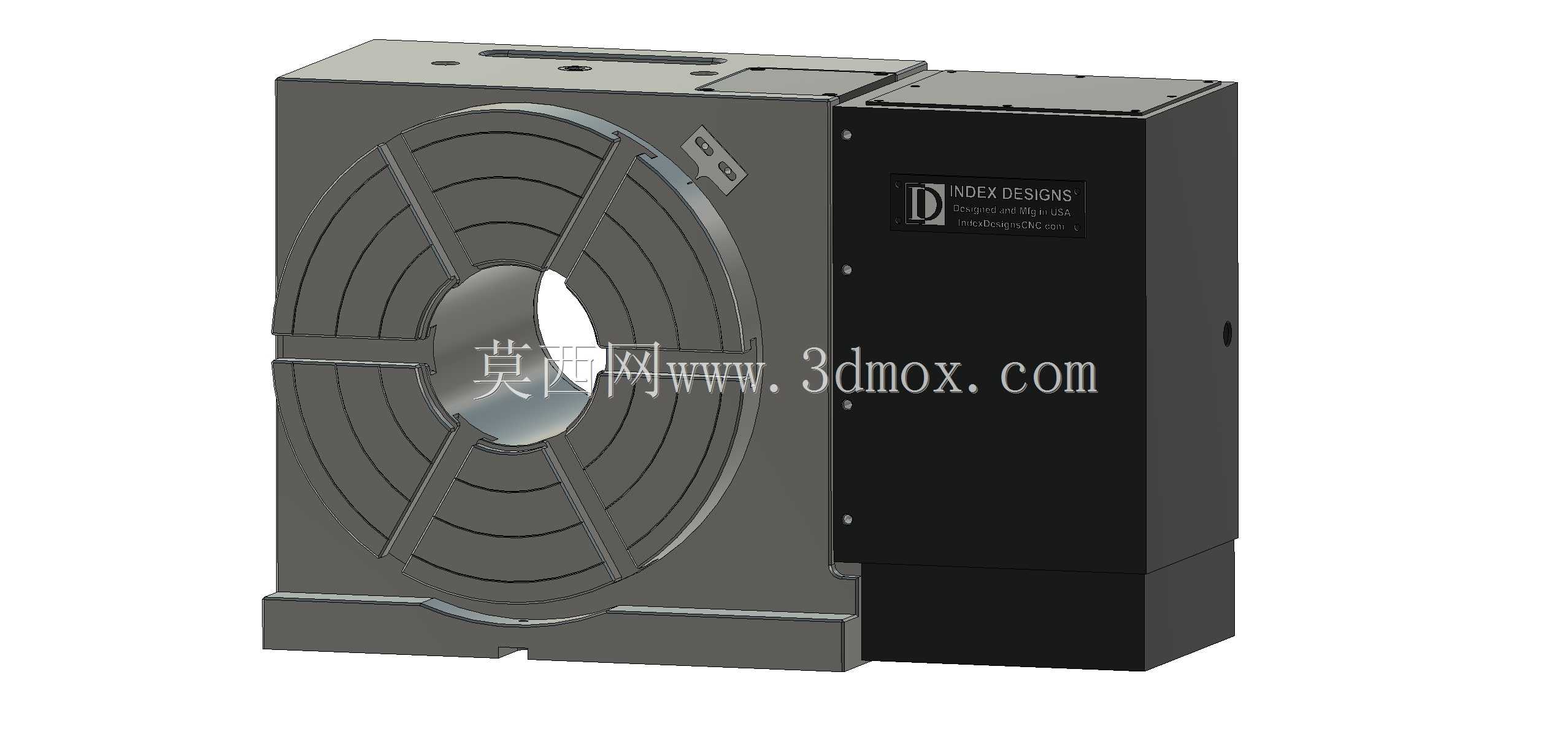

CNC加工用VH-11数控回转分度转盘

　　这款回转转盘主要配套立式加工中心、数控铣床使用，在多面体零件、复杂曲面结构件的加工场景中承担第四轴分度回转功能，可实现工件一次装夹后完成多面铣削、钻孔、攻丝、镗削等多工序加工，有效减少重复装夹带来的定位误差，提升批量零件的加工精度一致性与生产效率。从结构设计来看，主体采用箱式高刚性铸铁基座，转盘承载面设置大直径通孔，适配长轴类、盘套类零件的穿装装夹需求，盘面分布的标准T型槽可配合通用压板、专用夹具实现不同外形工件的快速固定，侧边的驱动单元采用集成式密封结构，可抵御加工过程中切削液、金属切屑的侵入，降低日常维护频次。安装边界方面，基座底部设置标准化的安装定位键槽与螺栓孔位，可直接匹配多数主流规格加工中心的工作台T型槽间距，

　　无需额外制作过渡转接板，转盘回转中心高度经过统一校准，安装后可快速与机床主轴坐标系完成对中，减少前期调试的辅助时间。功能特性上，转盘采用高精度蜗轮蜗杆传动结构，分度定位精度可满足多数精密零件的加工要求，锁紧机构采用圆周多点抱紧设计，重切削工况下可有效抑制转盘颤动，保障加工过程的稳定性。在实际选型适配过程中，结构工程师可直接参考该三维模型的外形尺寸、安装孔位参数完成机床配套改造的布局设计，提前校验加工行程范围内的干涉风险，也可基于该模型开展专用夹具的配套设计，提前模拟工件装夹后的运动空间，避免实际装配阶段出现尺寸匹配问题。针对异形零件的多工序加工场景，该转盘可配合机床原有三轴实现四轴联动加工，完成凸轮、螺旋槽等复杂结构的一次成型加工，

　　相比多次装夹的加工方案，可将单件加工的辅助时间压缩近四成，同时避免多次装夹带来的形位公差累积问题。模型完整还原了设备的外部结构、安装接口、运动行程边界，可直接用于设备布局仿真、加工干涉校验、配套工装设计等工作场景，为产线改造、设备选型阶段的工程人员提供精准的三维参考依据。
