CNC加工用VH-8回转工作台结构设计

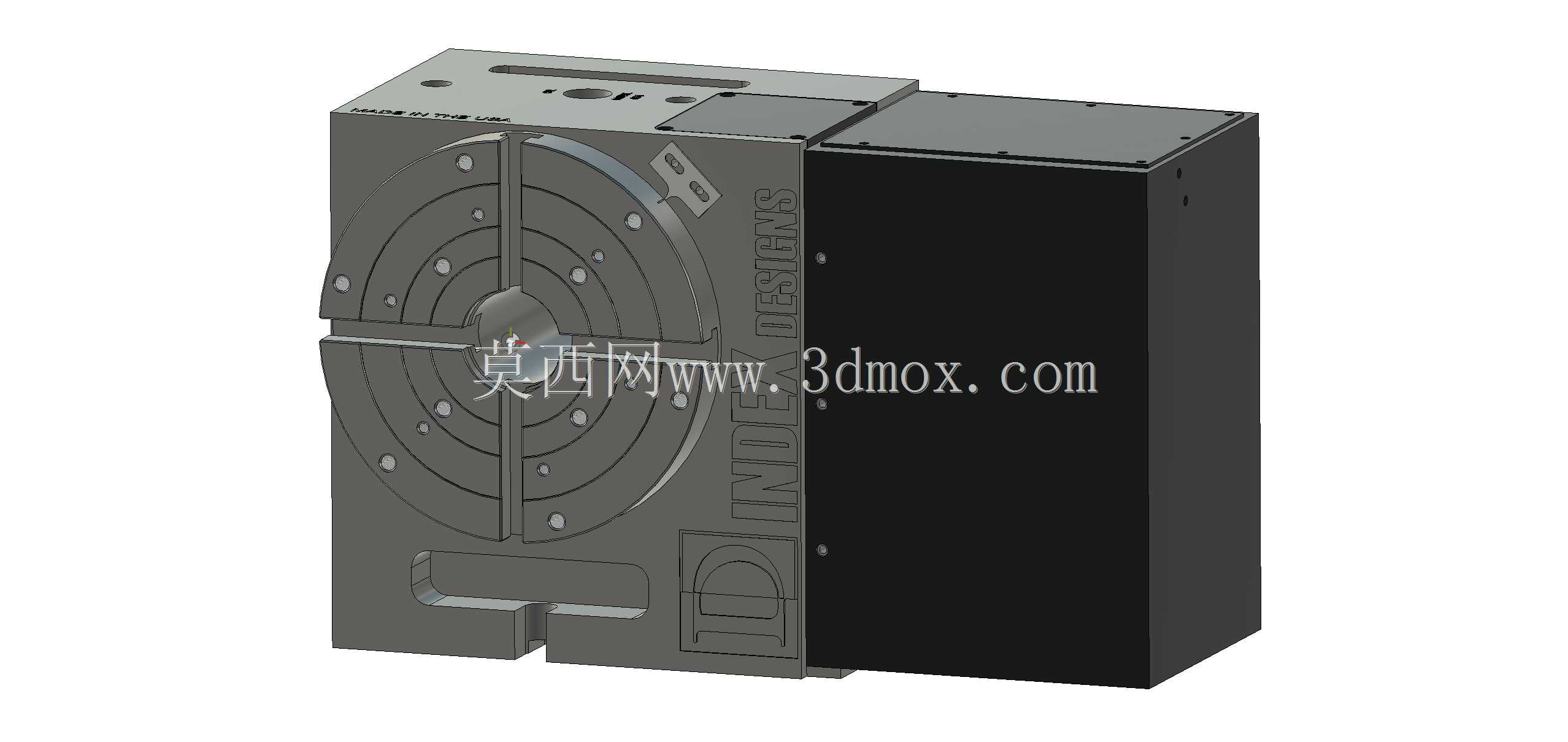

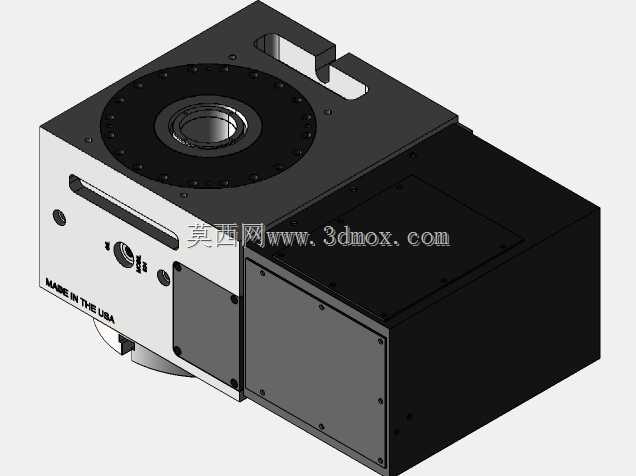

　　这款回转分度装置主要适配立式加工中心的第四轴扩展需求，在实际生产场景中，可帮助原本仅能完成三轴铣削、钻削工序的设备，实现工件一次装夹后完成多面、多角度的复合加工，大幅减少重复装夹带来的定位误差，尤其适合小型壳体类、盘类、异形结构件的多工序加工场景，在精密零件加工、工装夹具配套、小批量定制生产场景中应用广泛。从结构设计来看，装置整体分为前端回转工作部与后端驱动控制部两个独立模块，前端圆形转盘采用大直径端面轴承支撑结构，盘面均匀分布多组标准T型槽与定位螺纹孔，可直接适配通用夹具、定制工装的安装需求，转盘中心设置定位基准孔，可配合顶尖、芯轴完成轴类、盘类零件的快速定位，盘面的十字刻线可辅助操作人员完成工件初始位置的快速找正，

　　降低装夹辅助时间。后端箱体采用一体式铸铁焊接结构，内部集成传动机构与锁紧组件，可在分度到位后实现转盘的刚性锁紧，避免重切削工况下出现转盘位移、振颤问题，箱体侧面预留标准安装基准面与安装孔位，可直接固定在加工中心工作台面，也可配合尾座顶尖完成长轴类零件的两端支撑装夹。设计过程中充分考虑了设备的安装边界，整体外形方正，后端箱体的宽度与前端转盘直径做了匹配优化，不会超出常规加工中心的工作台行程范围，转盘端面到安装底面的高度经过精准核算，可保证装夹工件后加工行程不会超出行程极限，同时预留了足够的排屑空间，避免加工过程中铁屑堆积在转盘与箱体的连接缝隙处，影响回转精度。传动结构采用高精度蜗轮蜗杆传动副，反向间隙控制在极小范围内，

　　可满足连续回转进给与固定角度分度两种工作模式，既可以配合机床完成曲面的四轴联动铣削，也可以完成固定角度的多面钻孔、攻丝、铣边工序。装置的气路、电路接口统一布置在箱体后侧，安装时可直接对接机床的预留接口，无需额外改造设备线路，整体结构的维护点都设置在易操作的外侧位置，日常的润滑、间隙调整都可在设备停机后快速完成，不需要拆解主体结构，降低了后期维护的时间成本。在实际选型配套时，可根据加工工件的最大回转直径、切削负载来匹配对应规格，这款8寸规格的转台可适配大部分中小型加工中心的工作台尺寸，安装时仅需要保证工作台面的平面度符合要求，打表校正转盘的端面跳动与径向跳动后即可锁紧固定，调试过程中可通过盘面的刻度线快速核对分度精度，配合机床的四轴驱动参数完成调试后即可投入生产。
