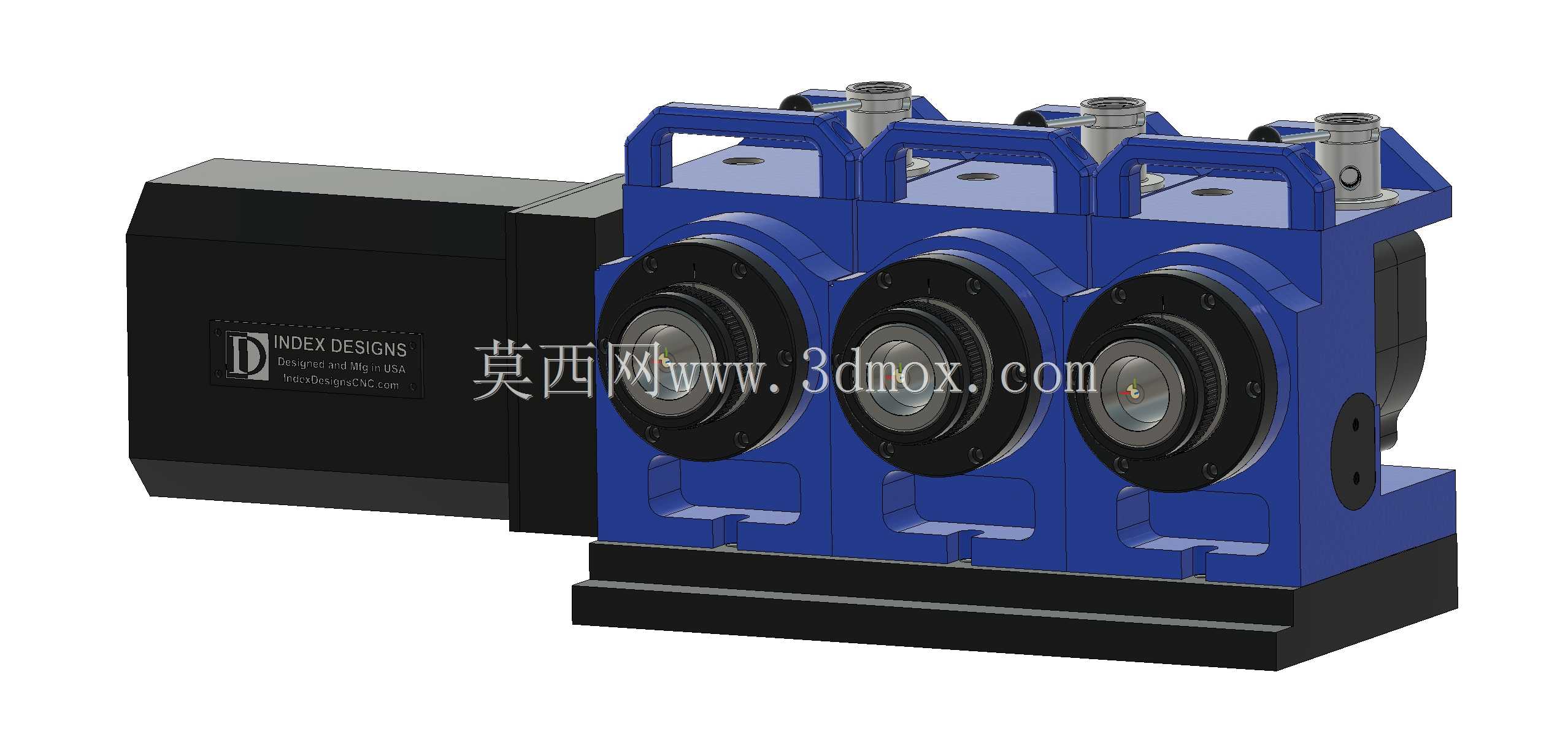

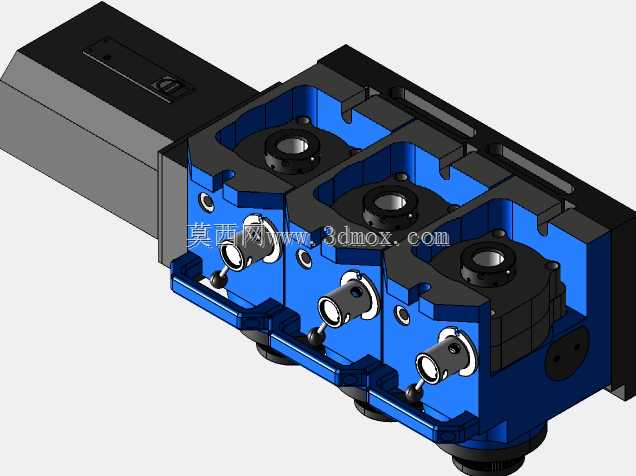

CNC三重5c旋转空气夹头工作台结构

　　这款三重5c旋转夹头结构，主要面向多工位CNC精密加工场景设计，可直接配套立式加工中心、小型精雕机等设备使用，解决传统单工位夹头换件频繁、加工节拍长的痛点，尤其适合小型轴类、套类零件的批量铣削、钻孔、攻丝以及多面复合加工工序，在3C电子精密零件、小型五金配件、医疗器械微型构件的加工产线中，能大幅减少工件重复装夹的定位误差，压缩单件加工的辅助时间。从结构设计逻辑来看，三个独立的5c夹头单元采用同轴并排布局，共用同一套底部安装基座，左侧配套的驱动单元可实现三个工位的同步旋转分度，也可根据加工需求调整为单工位独立分度模式，夹头的锁紧采用内置空气驱动结构，相比传统手动锁紧夹头，夹紧力输出稳定一致，可适配不同材质工件的装夹需求，

　　避免薄壁工件装夹变形问题。设计过程中，三个夹头的中心距经过反复校核，既保证相邻工位加工时刀具不会发生干涉，也尽可能压缩了整体结构的横向尺寸，避免占用过多机床工作台面的有效安装空间；夹头单元的主体采用高强度铸铁材质，内部旋转轴系配置了成对角接触轴承，可承受铣削加工过程中的径向切削力与轴向进给力，长时间高速旋转工况下也能保持稳定的回转精度，端面跳动可控制在微米级，满足精密加工的公差要求。安装边界方面，底部基座预留了标准的T型槽安装孔位，可直接适配多数加工中心工作台的T型槽间距，不需要额外制作过渡转接板，驱动单元的接线与气路接口均布置在结构后侧，不会与机床前端的加工区域产生干涉，夹头前端的安装端面预留了标准的5c夹头锁紧接口，

　　可直接兼容市售常规5c筒夹，不需要定制专用的装夹配件。整体结构的外壳采用一体化防护设计，可阻挡加工过程中的切削液、金属碎屑进入内部传动结构，日常维护仅需要定期对前端密封位置进行清洁、按周期补充润滑脂即可，不需要拆解主体结构，能降低设备运维的时间成本。在实际选型适配时，需要提前核对所用机床的工作台承重、Z轴行程空间，确保该结构安装后，刀具可覆盖所有夹头工位的加工范围，同时配套的气源压力需要稳定在额定区间，保证夹头的夹紧力足够抵消加工过程中的切削振动，避免工件出现移位导致加工报废的问题。
