内六角孔六齿棘轮传动构件

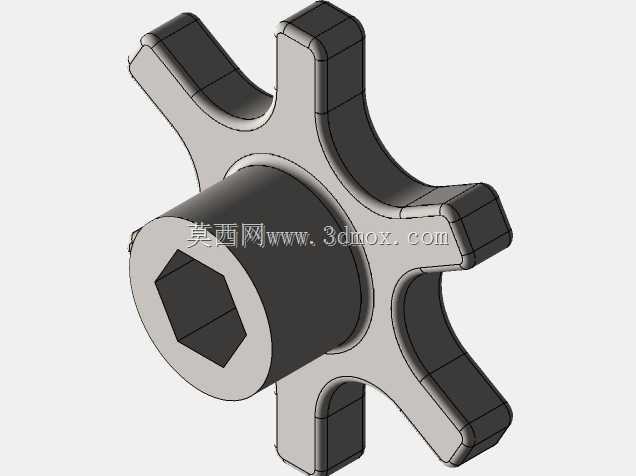

　　该构件属于间歇传动类的棘轮结构，核心功能是在配套机构中实现单向间歇运动传递，常见于进给机构、止逆机构、轻载分度场景中，比如小型输送线的步进进给、手动工具的单向锁止、轻工设备的工位转位等工况都能见到这类结构的应用。设计上采用中心带内六角通孔的轮毂结构，内六角孔可直接与对应规格的六角轴配合，无需额外键连接即可传递扭矩，装配时直接将轴穿入孔位即可完成周向固定，大幅减少装配工序，同时避免键连接带来的应力集中问题，适合小扭矩、频繁正反向启停的间歇传动场景。外围均匀分布六个棘齿，齿形采用直面加圆弧过渡的轮廓设计，齿根位置做了圆角处理，避免棘爪与齿面啮合时出现应力集中导致的齿根断裂，每个齿的啮合面都经过角度优化，

　　保证棘爪在弹簧力作用下能顺利滑入齿槽完成啮合，反向转动时棘爪能顺着齿背的圆弧面顺利滑过，不会出现卡滞问题。轮毂部分做了轴向加高设计，相比薄型棘轮，加长的轮毂能提升与轴的配合长度，增大接触面积，减少传动过程中轮毂与轴的晃动，提升整体传动稳定性，轮毂与齿盘的连接位置采用大圆角过渡，避免截面突变带来的强度薄弱点，在承受冲击载荷时能有效分散应力。从安装边界来看，该构件的外缘由六个齿顶圆构成最大回转轮廓，安装时需要预留对应齿顶圆直径的回转空间，周边不能有干涉部件，轴向尺寸由轮毂高度决定，安装时需要在轴上预留对应长度的配合段，同时要保证棘爪的安装位置与齿面的啮合行程匹配，棘爪的摆动中心到棘轮中心的距离需要根据齿形参数精准设定，

　　保证啮合深度在合理范围，既不会因为啮合过浅出现跳齿，也不会因为啮合过深导致棘爪无法顺利脱开。这类六齿棘轮相比齿数更多的棘轮，单次转动的步距角更大，适合需要大转角间歇送进的场景，比如小型包装设备的送膜机构、手动紧固工具的传动部分，每一次棘爪动作就能带动输出轴转动60度，能满足大节拍的步进传动需求，同时六齿的结构齿根厚度更大，相比多齿棘轮能承受更大的冲击扭矩，在轻载冲击工况下的使用寿命更长。建模过程中需要重点关注内六角孔的公差配合，要保证与标准六角轴的间隙在合理范围，既不能过紧导致装配困难，也不能过松出现传动旷量，棘齿的齿形角度需要反复校核，保证啮合角小于摩擦角，实现反向锁止的功能，避免出现打滑失效的问题。
