带滑槽底座斜支撑铰接支座结构件

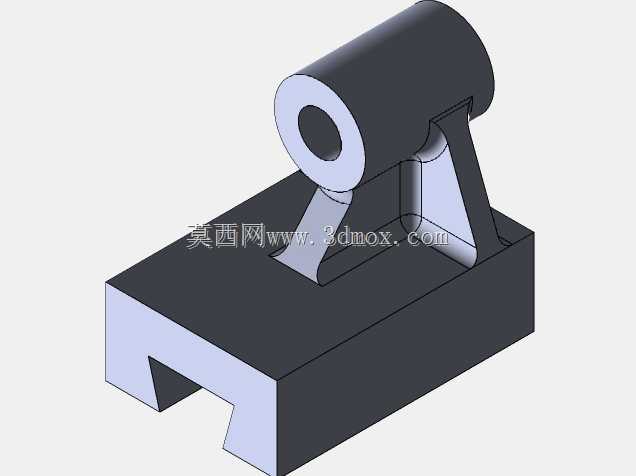

　　该结构件属于设备铰接支撑类零部件，常见于轻工输送设备、小型工装夹具的铰接点位，承担转动副承载与位置固定的双重作用。底座部分开设通式T型滑槽，可沿配套导轨方向调整安装位置，适配不同工位的铰接中心距需求，滑槽的开口尺寸与槽深匹配常规工业铝型材或钢制导轨的安装标准，安装时可通过T型螺栓从滑槽端部穿入，滑动至指定位置后锁紧固定，无需在安装基面额外打孔，适配现场调试阶段的位置调整需求。上部的筒状铰接孔为核心功能部位，孔内可配套铜套或自润滑轴承，穿装铰接销轴后实现与摆臂、连杆类零件的转动连接，孔的同轴度公差控制在IT7级，壁厚满足中等载荷下的抗挤压强度要求，避免长期转动磨损后出现孔位失圆问题。连接底座与上部铰接筒的斜向支撑筋采用对称双筋布局，

　　筋板厚度根据承载弯矩计算取值，既可以抵消铰接点位受径向载荷时产生的倾覆力矩，又能减少整体材料用量，降低零件自重，筋板与底座、筒身的连接处均设置铸造圆角，避免应力集中导致的受力断裂问题。整体结构采用一体化铸造成型后再做机加工的工艺路线，底座底面与铰接孔内圆为主要机加工面，底座底面平面度控制在0.05mm以内，保证安装后与基面的贴合度，避免安装后出现铰接孔轴线偏斜的问题。铰接筒的外圆与内孔保持同轴，外圆表面可作为安装限位的基准面，适配端盖或密封件的安装需求。在实际应用场景中，这类支座常作为气动摆杆机构、翻转工装的固定铰接端，可承受千牛级的径向载荷与一定的轴向窜动力，安装时需保证铰接孔轴线与配套摆臂的转动平面垂直，避免转动过程中出现卡滞、

　　偏磨问题。滑槽的长度预留了足够的调整行程，可覆盖同系列设备不同规格的安装位置需求，减少非标件的重复设计工作量。筋板的布局避开了周边零件的运动干涉范围，安装后不会与摆臂、锁紧件等相邻零件产生运动碰撞，整体外形紧凑，占用安装空间小，适合在设备框架的狭小空间内布置。
