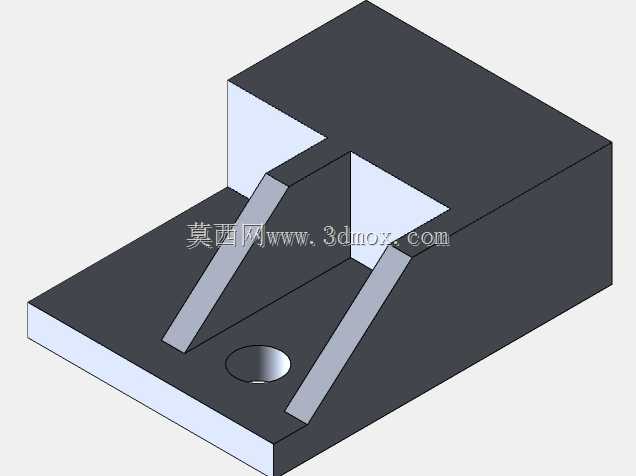

带斜向定位槽的块状基座结构件

　　这类带斜向定位槽的块状基座，多应用在小型工装夹具、精密检测工位的承载定位环节，也可作为非标自动化设备里小型执行元件的安装底座，承担零件定位、载荷传递的核心作用。从结构设计来看，主体采用方块式基体，整体刚性充足，底部平整的安装面可直接贴合设备台面或工装基板，无需额外加工过渡面，降低装配适配难度。基体上开设的两道平行斜向槽，槽壁做了等厚处理，槽的倾斜角度经过匹配对应装配件的滑移轨迹设定，可实现被支撑零件沿斜向的精准导向与限位，避免装配过程中出现偏摆错位；槽体与基体的衔接处做了直角过渡，没有多余的倒角或圆角，保证定位面的有效接触面积，提升定位精度的稳定性。基体平面上预留的圆形沉孔，为安装固定孔，

　　孔的深度与直径匹配常用的内六角圆柱头螺钉尺寸，安装时螺钉头部可完全沉入孔内，不会突出基体表面干涉后续装配的零件，同时沉孔的同轴度公差控制在合理范围，保证螺钉锁紧后基座不会出现侧向偏移。设计时优先考虑了加工工艺性，所有外露面均为平面或直槽结构，可直接通过铣床一次装夹完成大部分加工工序，减少换刀与装夹次数，降低加工成本与形位公差累积。安装边界方面，基体的长宽尺寸适配常见的小型工位安装空间，高度方向预留了足够的槽深，既保证斜向导向的行程足够，又不会因基体过高导致整体重心上移影响稳定性。在实际使用场景中，这类基座常搭配斜楔式压紧块使用，斜向槽为压紧块提供精准的滑移轨道，当压紧块沿槽斜向移动时，可实现对上方待加工零件的侧向压紧，

　　压紧力的方向沿槽的倾斜方向传递，不会出现力的偏移导致零件翘起；基座底部的平整面可通过螺钉锁紧在工装板上，也可搭配定位销实现快速换装，适配多品种小批量的生产工位快速切换需求。结构上没有多余的减重设计，因为这类小型基座本身载荷不大，实心块状结构的抗振性更好，在设备运行产生小幅振动的工况下，不会出现共振导致定位失效的问题，适合在轻载、定位精度要求中等的装配、检测工位长期使用。
