带定位槽放射筋轮盘式机械承载构件

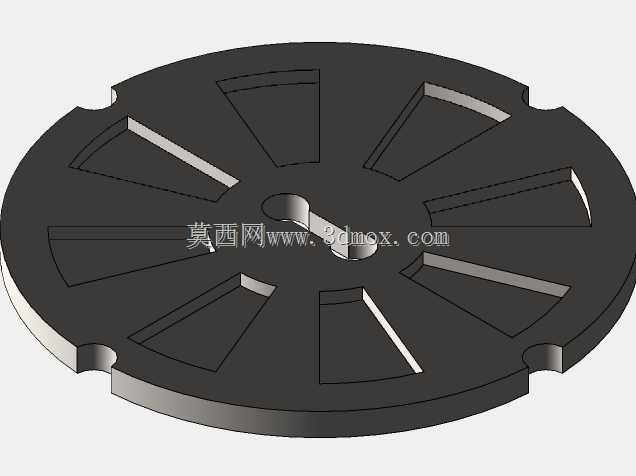

　　该轮盘式构件常应用于间歇回转输送机构、分度定位台以及小型自动化设备的转位承载环节，作为工位承载的核心基础件，直接承接上方工装夹具与待加工工件的全部载荷，同时配合驱动轴完成定角度回转动作，保障多工位流转过程中的位置精度。从结构设计来看，整体采用薄型圆盘基体，盘面均匀分布八组放射状加强筋，筋条沿径向从中心凸台延伸至盘体外缘，在不额外增加整体厚度的前提下大幅提升盘面抗弯刚度，避免承载偏载时出现盘面翘曲变形，相比实心圆盘结构可降低近四成的材料用量，同时减少转动惯量，降低驱动端的负载扭矩需求。盘体外缘均匀设置三处半圆定位卡槽，可与机架上的弹性定位销配合，在回转到位后实现径向锁止，抵消工位作业时产生的周向剪切力，防止转位后出现位置偏移，

　　卡槽的圆弧尺寸与常用标准圆柱定位销适配，安装时无需额外修配即可满足定位精度要求。中心位置设置带平键槽的轴孔，可直接与标准输出轴配合，键槽的尺寸公差按照过渡配合设计，既保证扭矩传递的可靠性，也方便后期拆装维护，轴孔周边设置凸起的加强凸台，分散键槽侧壁的应力集中，避免频繁正反转时出现键槽崩裂问题。安装边界方面，盘体整体厚度控制在适配小型回转机构的安装空间范围内，外缘直径可根据工位布局需求调整，盘面的放射筋之间预留了工装安装的螺丝孔位空间，可直接在筋条间隙加工螺纹孔用于固定上方工装，无需额外增加转接板，减少整体堆叠高度。设计过程中重点考量了薄壁件的成型工艺性，所有筋条与基体的连接处均设置工艺圆角，避免机加工或注塑成型时出现应力开裂，

　　盘面的非配合面均做去毛刺处理，防止安装作业时划伤操作人员，同时减少回转过程中的风阻与积尘问题。实际使用时，该构件可适配多工位组装设备、检测转台以及小型物料分拨机构，在频繁启停的回转工况下能保持稳定的形位精度，长期使用后不易出现盘面变形、定位失准的问题，其轻量化的结构设计也能降低驱动电机的功率选型要求，适配紧凑型自动化设备的设计需求。
