带凸台圆形法兰连接基座结构设计

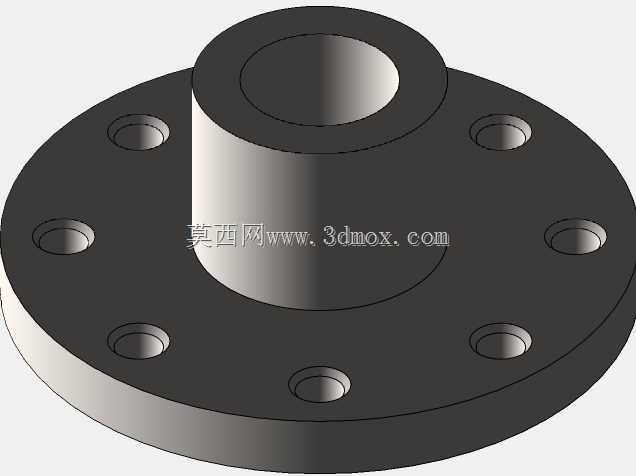

　　该带凸台圆形法兰连接基座，是管路系统、设备机架对接场景中常用的刚性连接构件，核心作用是实现两段不同管径的轴向部件精准对接，同时承担轴向载荷传递与径向定位的功能，在流体输送管路、动力输出轴端防护、小型设备机架固定等场景中都有广泛应用。从结构设计来看，下部圆盘为安装法兰盘，盘面均匀分布6个沉头安装孔，孔位采用圆周等分布置，可保证安装时螺栓受力均匀，避免局部应力集中导致的法兰变形，沉孔设计可让螺栓头部完全没入盘面，不会突出安装平面，保证对接面完全贴合，不会出现安装间隙。上部的同轴凸台为定位对接段，内孔为贯通式设计，可根据对接需求适配不同直径的管路或者轴类部件，凸台的外圆与下部法兰盘保持严格同轴度，设计时同轴度公差控制在0.02mm以内，

　　可保证对接后两段部件的轴线重合，避免出现偏心导致的运转振动或者流体泄漏问题。从安装边界来看，法兰盘的外径尺寸需匹配对接部件的安装孔距，沉孔的深度需适配所选螺栓的头部高度，保证螺栓锁紧后端面与法兰盘面齐平，凸台的高度需根据对接部件的插入深度确定，既要保证对接部件有足够的配合长度来传递载荷，也要避免凸台过长导致的安装干涉。设计过程中，首先要确定内孔的通径，根据所适配的管路通径或者轴径确定内孔尺寸，之后根据所需的连接强度确定法兰盘的厚度与外径，再根据螺栓的规格确定安装孔的直径与沉孔尺寸，孔位的圆周分布直径要保证螺栓安装时有足够的扳手空间，不会出现相邻螺栓干涉的问题。凸台与法兰盘的衔接处采用圆角过渡，避免直角处的应力集中，

　　在承受交变载荷或者冲击载荷时，可有效降低衔接处开裂的风险。法兰盘的下端面为安装基准面，设计时需保证该平面的平面度公差，避免安装后出现倾斜导致的密封失效或者对接偏心。这类法兰基座在实际使用中，若用于流体管路场景，可在法兰对接面加装密封垫片，通过螺栓锁紧实现密封连接，若用于轴类部件的定位，凸台内孔可与轴类部件采用间隙配合或者过渡配合，实现轴端的径向定位，下部法兰盘通过螺栓固定在设备机架或者箱体上，保证轴类部件运转时的稳定性。建模过程中需重点保证各特征的同轴度、安装孔的位置度，以及基准面的平面度要求，这些形位公差直接影响后续零件加工后的装配精度与使用性能，若孔位位置度偏差过大，会导致现场安装时螺栓无法穿入，若同轴度偏差过大，会导致对接后部件偏心，出现运转卡滞、泄漏等问题。
