带定位孔圆弧端异形安装固定板结构

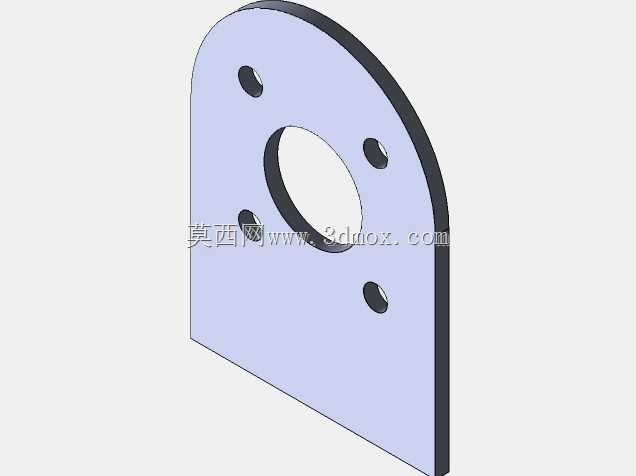

　　这类异形安装固定板常应用在小型机电设备、通讯终端配套组件的内部连接场景中，主要承担部件承载、位置固定以及载荷传递的作用，是设备内部组件排布时常用的支撑连接件。从结构设计来看，板件一端采用圆弧过渡的轮廓，能够适配圆形安装腔体的内壁弧度，避免安装时与周边弧形结构产生干涉，直边段则可以贴合设备内部的平直安装基面，兼顾不同安装面的适配需求。板件中心设置的大尺寸通孔，主要用于穿过待固定部件的主体轴段或者走线束，孔位周边预留的四个均匀分布的小孔为安装定位孔，可通过螺栓将待固定的功能部件锁紧在板件上，孔位的排布角度经过匹配计算，能够保证锁紧后部件的同轴度符合装配要求，不会出现偏心偏载的情况。板件厚度根据承载需求设定，边缘做了倒角处理，

　　既可以去除加工毛刺避免装配时划伤操作人员，也能减少安装时与相邻部件的剐蹭。设计过程中首先明确了安装边界的限制条件：圆弧端的半径匹配对应安装腔体的内径，直边段的长度适配设备内部的安装空间，四个安装孔的中心距与待固定部件的安装孔位完全对应，中心大孔的直径满足部件轴段的穿过间隙要求，单边预留0.2mm的装配余量，既不会因为间隙过大导致部件晃动，也不会因为间隙过小造成装配卡滞。板件的材质可根据使用场景选择，常规工况下采用普通冷轧钢板冲压成型后做表面镀锌处理，具备基础的防锈能力，若应用在有轻量化需求的场景中，也可采用铝合金板材加工，在保证结构强度的前提下降低整体重量。实际装配时，直边段可通过侧边的卡接结构或者额外的锁紧件固定在设备基架上，

　　圆弧端嵌入对应的弧形定位槽内，能够限制板件的转动自由度，无需额外设置防转结构即可保证安装位置的稳定性，这种设计能够减少装配工序，提升现场组装的效率。板件的受力点主要集中在四个安装孔位周边，设计时对孔位周边做了局部应力校核，保证在额定承载下不会出现孔位变形、板件弯折的情况，中心大孔的边缘做了轻微的沉台处理，能够贴合待固定部件的定位凸台，进一步提升装配后的整体刚性，避免部件运行过程中产生共振异响。
