带参数化规则控制的C梁线性致动器结构

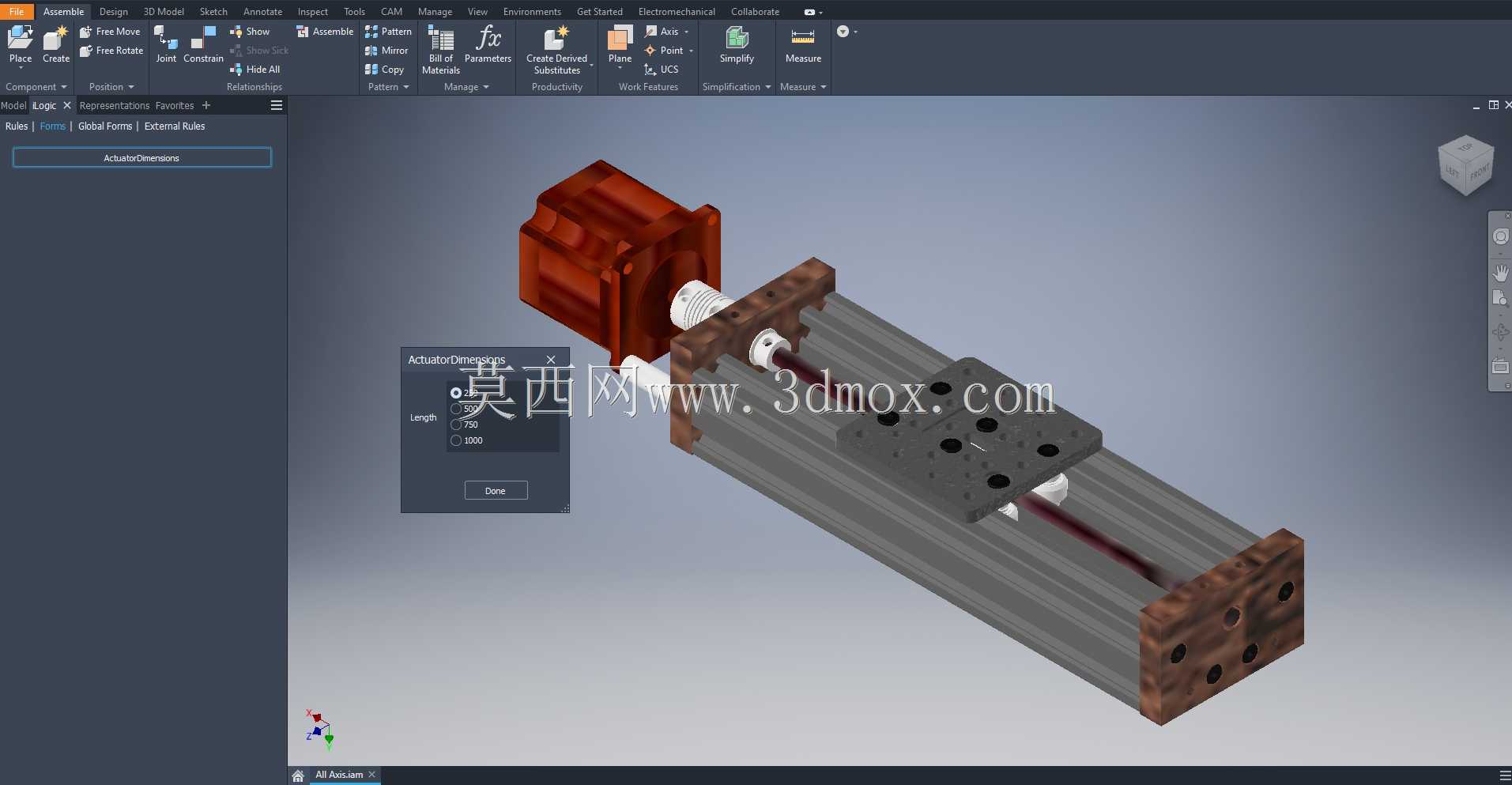

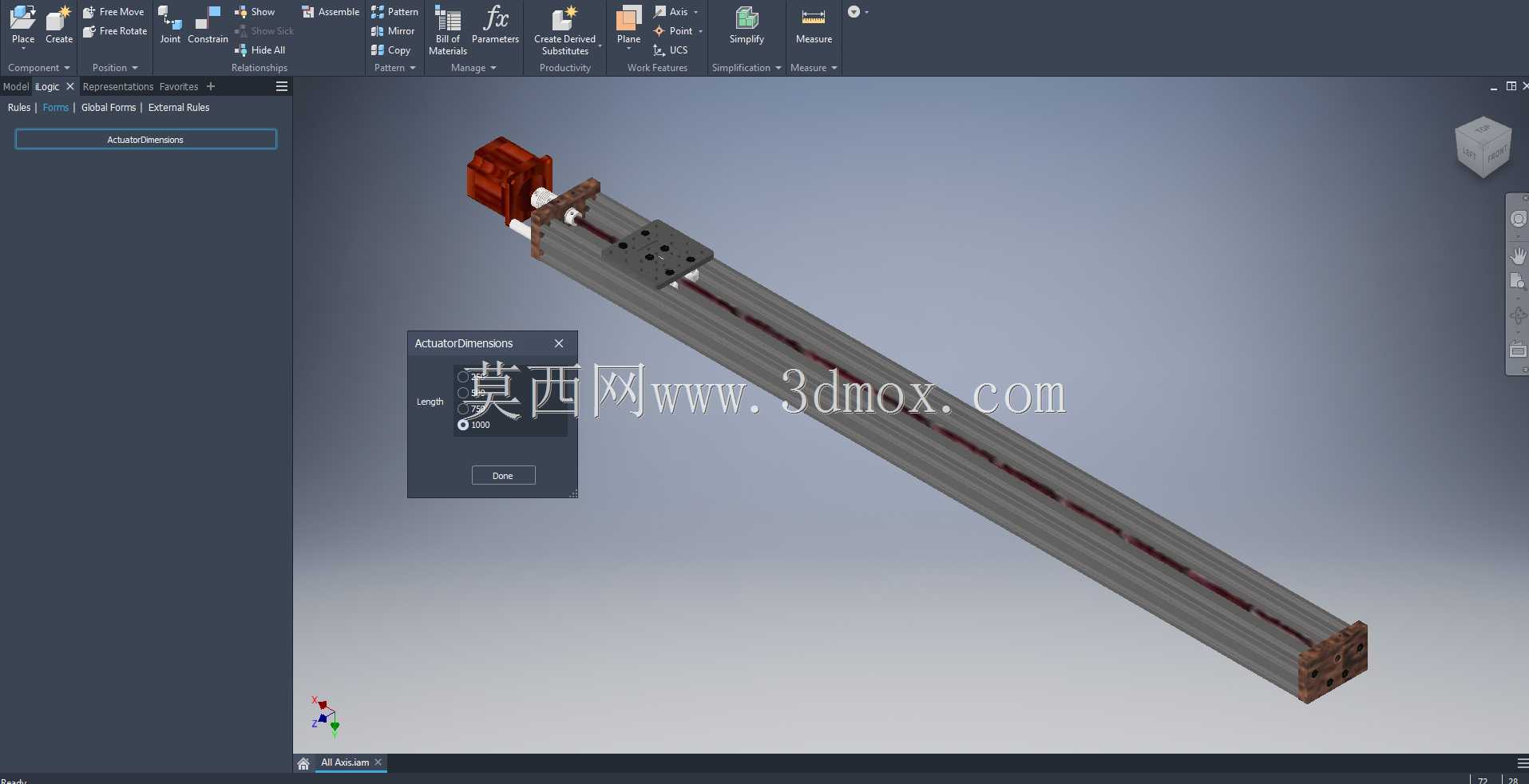

　　这款C型梁结构的线性致动器，在小型自动化工位、桌面级数控作业单元、轻载物料移位场景中有着很高的适配性，很多做非标设备改造、小型作业平台搭建的结构工程师，在选型直线传动单元时，常会优先考虑这类集成度较高的致动器结构。它的核心传动逻辑依托C型铝型材作为主体承载梁，型材本身的槽道结构既承担了滑台的运动导向限位功能，又预留了标准的安装槽位，不需要额外加工复杂的安装基面，就能直接和设备框架、作业台面完成固定，大幅减少现场安装的配做工作量。从设计思路上看，这款致动器做了参数化的尺寸规则约束，不同的行程规格不需要重新从零绘制整套结构，只需要调整对应尺寸参数，就能自动更新梁体长度、丝杆适配长度、滑台安装位的对应位置，

　　能覆盖从几十毫米到数百毫米行程的轻载传动需求，对于需要快速迭代不同规格传动单元的设计场景来说，能节省大量重复建模的时间。在功能特性上，致动器的驱动端预留了标准的电机安装接口，可以适配不同规格的步进或伺服驱动部件，滑台部分的安装面做了统一的孔位阵列，不管是装夹作业夹具、吸附模组还是检测探头，都能直接通过标准紧固件完成固定，不需要额外加工转接板。安装边界方面，C型梁的截面尺寸沿用了通用工业铝型材的配套规格，侧面的槽道可以兼容标准的T型螺栓、滑块螺母等紧固件，和常见的铝型材框架系统能实现无缝拼接，梁体两端的端板结构既承担了丝杆的支撑限位作用，又预留了端部安装孔，既可以水平安装作为水平移位轴，也可以垂直安装作为轻载升降轴，

　　甚至可以倾斜安装完成斜向送料动作。滑台的运动间隙通过梁体槽道内的导向轮做预紧调整，不需要复杂的导轨预紧工艺，日常维护只需要定期检查导向轮的磨损情况、给传动丝杆补充润滑脂就能维持稳定的运动精度，对于负载在十公斤以内、运动速度不超过每秒0.5米的轻载传动场景，这类结构的稳定性和成本优势非常明显，比单独采购导轨、丝杆、支撑件自行组装的集成度更高，装配累积误差也更容易控制。
