异径Y型真空软管分流连接管件

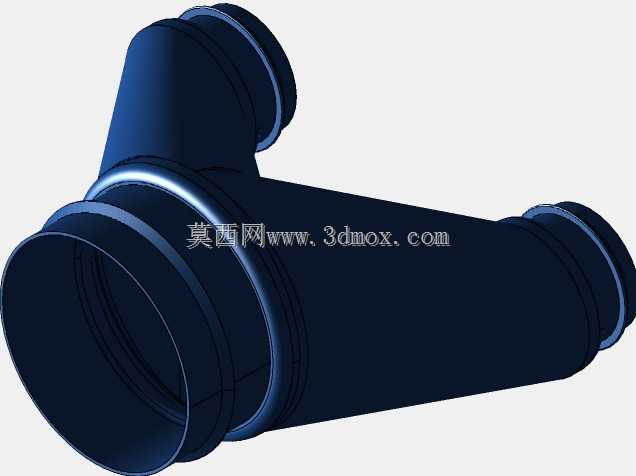

　　在真空输送、负压工况的管路布设场景中，这类异径Y型结构的软管接头是管路分流、变径衔接的核心连接件，多用于半导体真空制程、实验室真空系统、食品级负压输送、工业除尘负压管路等需要对真空支路进行汇流或分流的工位。不同于等径三通接头，该结构采用不对称的管径设计，主通路保持大尺寸通径以降低主路流阻，侧支路采用缩小通径来匹配小流量支路的抽气或送料需求，避免等径分流带来的主路压力损失过大问题。从结构设计逻辑来看，接头三个连接端均采用带凸缘的快接结构，适配带卡箍的真空软管安装，端部的环形凸台可以在软管套接后提供足够的轴向限位，配合卡箍锁紧后可承受负压工况下的轴向拉力，不会出现软管脱落、密封失效的问题。接头整体流道做了圆弧过渡处理，

　　在Y型分叉位置没有直角突变结构，能最大程度降低真空工况下的流阻，减少紊流产生，同时避免物料输送场景下的物料堆积堵管问题。安装边界方面，主通路两端为同规格大尺寸接口，侧支路接口轴线与主通路轴线呈固定夹角，布设管路时需要预留侧支路的软管弯曲半径空间，避免软管过度弯折导致通径缩小甚至堵死。接头的壁厚设计兼顾了结构强度与轻量化需求，在负压工况下不会出现壳体吸瘪变形的问题，同时外壁的环形加强筋结构进一步提升了径向承压能力，即使在软管卡箍锁紧的局部压紧力作用下，接口位置也不会出现开裂变形。实际选型使用时，需要匹配对应管径的真空软管，卡箍锁紧位置要对准端部凸缘后侧的卡槽位置，保证密封面完全贴合，在高真空要求的场景下还可以配合密封圈使用，提升整体密封性能。这类异径Y型接头相比采用多个直通接头、变径接头拼接的管路方案，集成度更高，减少了管路连接点的泄漏风险，同时整体占用安装空间更小，适合在布局紧凑的真空设备内部布设管路。
