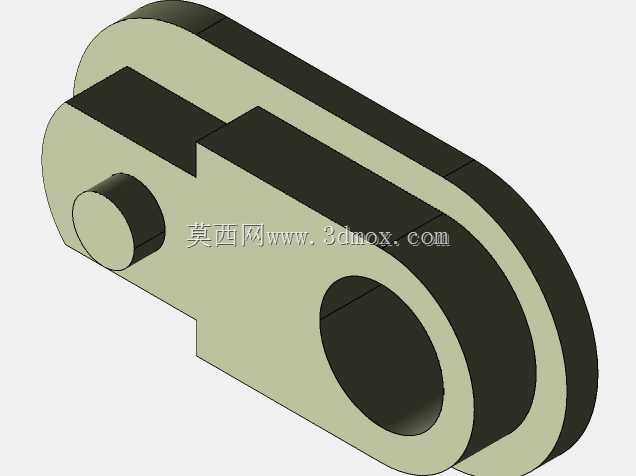

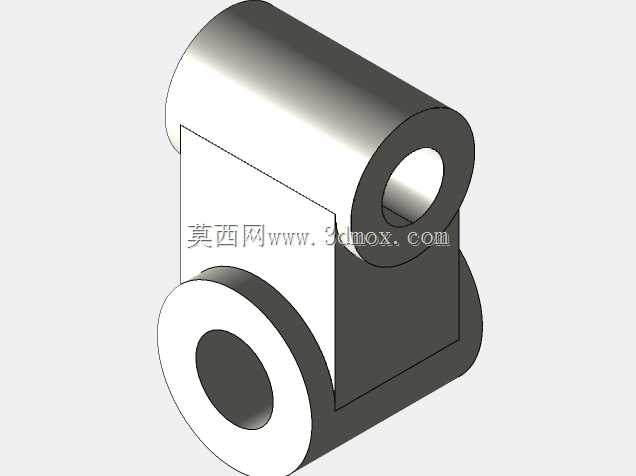

这类双孔铰接式连接支座,在轻工自动化输送线、小型工装夹具的连杆传动机构中应用十分广泛,核心作用是作为相邻两个运动构件的铰接载体,传递往复摆动或小幅转动的载荷,避免构件直接铰接出现的应力集中、磨损过快问题。从结构设计逻辑来看,整体采用长条形板状基体做承载主体,一端设置大直径贯通铰接孔,用于和设备机架端的固定销轴配合,作为整个支座的旋转支撑基准,孔壁厚度经过载荷校核,能够承受常规工况下的径向剪切力,不会出现孔口变形开裂的问题;另一端伸出的小直径圆柱凸台,是和活动连杆端的安装孔配合的对接结构,凸台高度与对接连杆的安装槽深度匹配,装配后不会出现轴向窜动,也能保证连杆摆动过程中接触面受力均匀。基体的外形轮廓做了圆弧过渡处理,
尤其是大孔端的外轮廓采用同心圆弧设计,既能够减少摆动过程中和周边构件的干涉风险,也能去除多余的材料冗余,在保证结构强度的前提下降低构件自身重量,适合高频往复摆动的工况,减少运动惯量带来的冲击。设计过程中需要重点把控两个铰接位的中心距尺寸,这个参数直接决定了连杆机构的传动行程,参数化设计时将中心距作为核心驱动参数,调整该数值即可快速适配不同行程需求的传动场景,不需要重新绘制整体轮廓。安装边界方面,大铰接孔的孔径与机架销轴采用间隙配合,公差控制在H8/g7区间,既保证转动灵活,又不会出现过大的配合间隙导致传动精度下降;小端凸台的外径与活动连杆的安装孔采用过渡配合,装配后可以通过端面的挡圈或者紧定螺钉做轴向固定,防止运动过程中脱出。
基体的厚度尺寸根据额定载荷做匹配,常规轻载工况下厚度不小于15mm,能够承受1000N以内的径向载荷,不会出现板面弯曲变形。这类构件的受力方向主要沿两个铰接点的连线方向,因此设计时特意将基体的宽度沿受力方向做了加宽处理,垂直于受力方向的尺寸做了收窄,在优化受力截面的同时减少不必要的材料占用。实际应用中,这类支座常搭配自润滑衬套使用,衬套压装入大铰接孔内,能够降低铰接转动时的摩擦系数,延长构件的维护周期,适合在不便频繁加注润滑油的自动化设备内部安装使用。
