三孔联动摆臂机械结构练习件

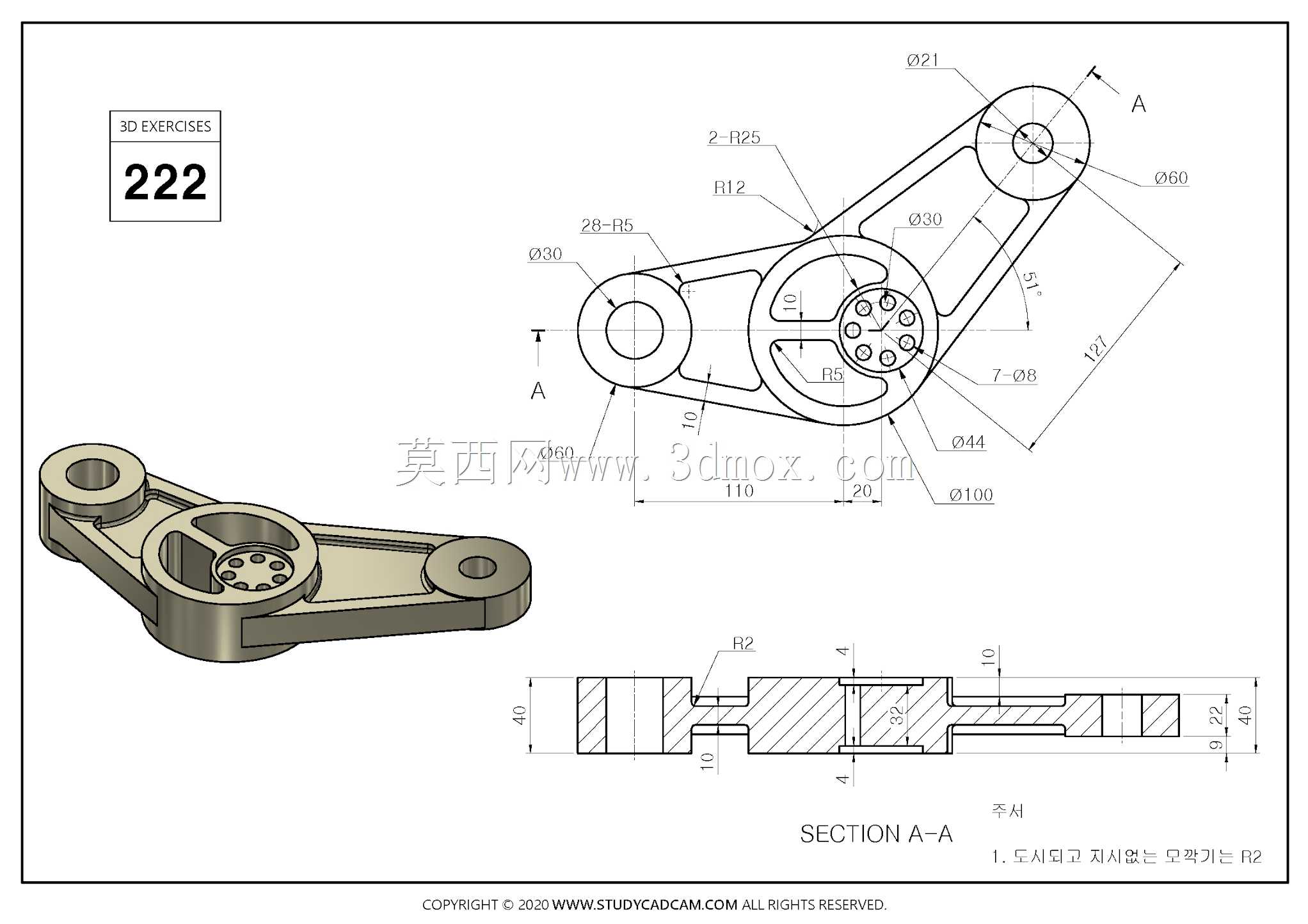

　　这款三孔摆臂类零件属于平面连杆传动机构中的核心铰接支撑部件，常见于轻工自动化设备的间歇传动单元、小型工装夹具的联动压紧结构，也可作为通讯类便携设备的折叠支撑铰接骨架使用，承担多工位动力传递、角度限位、铰接支撑的复合功能。零件整体采用扁平异形轮廓布局，三个铰接孔位分别对应动力输入、中间支撑、执行端输出三个功能节点，孔位中心距分别为110mm、90mm，整体外轮廓最大跨度约127mm，主体厚度方向最大尺寸为40mm，安装时需预留对应平面的转动避让空间，避免摆臂摆动过程中与周边机架结构发生干涉。设计上采用等强度轮廓优化思路，三个孔位的外缘分别做了环形加厚凸台处理，其中输入与输出端凸台外径分别为30mm、60mm，

　　中间铰接位凸台外径为100mm，凸台厚度匹配对应铰接销轴的配合长度，既保证铰接位置的抗挤压、抗磨损性能，又通过臂身的减重槽设计削减非受力区域的材料冗余，臂身与凸台衔接位置全部采用R12、R25的大圆角过渡，消除应力集中风险，避免交变载荷下出现根部断裂问题。中间铰接位内部设计有6个均匀分布的Φ8定位孔，可配合柱销实现摆臂与中间转轴的周向固定，传递额定扭矩，同时该位置端面设计有深度2mm的密封槽，可嵌入密封圈阻挡粉尘、切削液进入铰接摩擦副，延长铰接轴承的使用寿命。零件的截面采用阶梯式变厚度设计，臂身非受力区域厚度缩减至10mm，铰接配合位置保留40mm的全厚尺寸，既保证整体结构刚度，又控制零件整体重量，降低传动过程中的转动惯量，

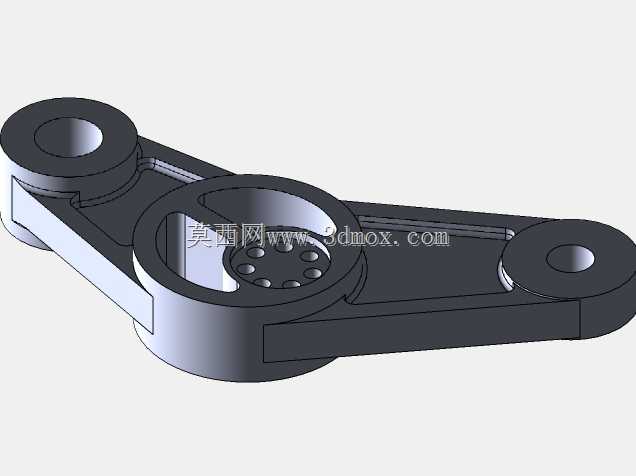

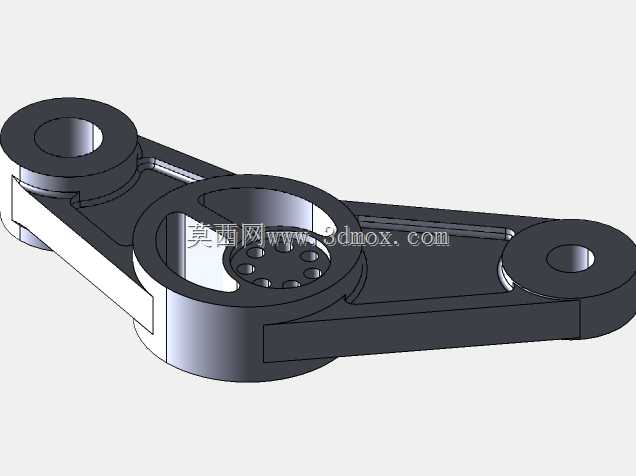

　　提升机构动态响应速度。臂身轮廓上设计的15°斜向限位面，可配合机架上的限位挡块实现摆臂的两个极限工作位置定位，无需额外加装限位块即可满足工位切换的角度精度要求。建模过程中需优先确定三个铰接孔的中心位置作为布局基准，先绘制整体外轮廓的封闭草图，通过拉伸生成主体基体后，再依次完成各孔位的切除、减重槽的铣削特征、圆角过渡、密封槽与定位孔的阵列特征，最后通过剖视校验各阶梯孔的同轴度、壁厚均匀性，确保所有配合尺寸满足公差要求，铰接位置的端面跳动控制在合理范围内，保证装配后摆臂转动顺畅无卡滞。
