带侧向接口法兰安装式中空支座结构

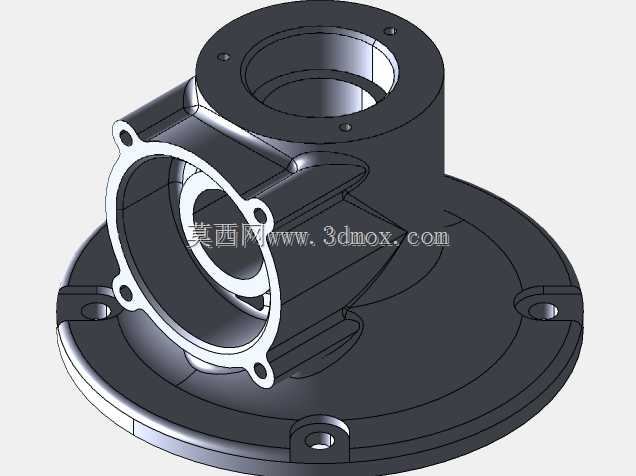

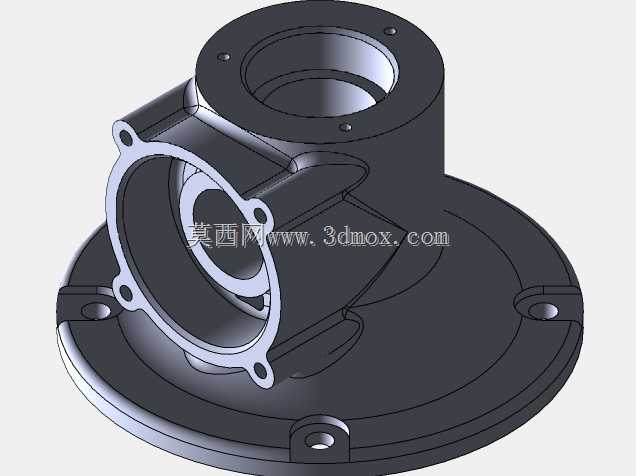

　　这类带侧向接口的法兰安装中空支座，多应用在流体管路转接、小型传动机构的壳体支撑场景中，作为管路与执行元件之间的过渡承载件，既承担内部介质或传动件的容纳防护作用，也为相邻部件提供精准的安装定位基准。从结构设计逻辑来看，底部采用圆形法兰盘作为安装基面，盘面上均匀分布的安装孔可适配圆周方向的安装对位需求，避免单一方向安装带来的应力集中问题，法兰盘与上部筒体衔接处设置的过渡圆角，能有效降低铸造或机加工过程中的应力集中风险，也能减少设备运行时振动带来的结构疲劳损伤。上部的中空筒体作为主体承载结构，内壁的同轴度公差需要严格控制，当作为传动部件支座时，可容纳轴承、传动轴等核心零件，内壁的台阶结构可直接作为轴承的轴向定位面，省去额外的定位挡圈设计，

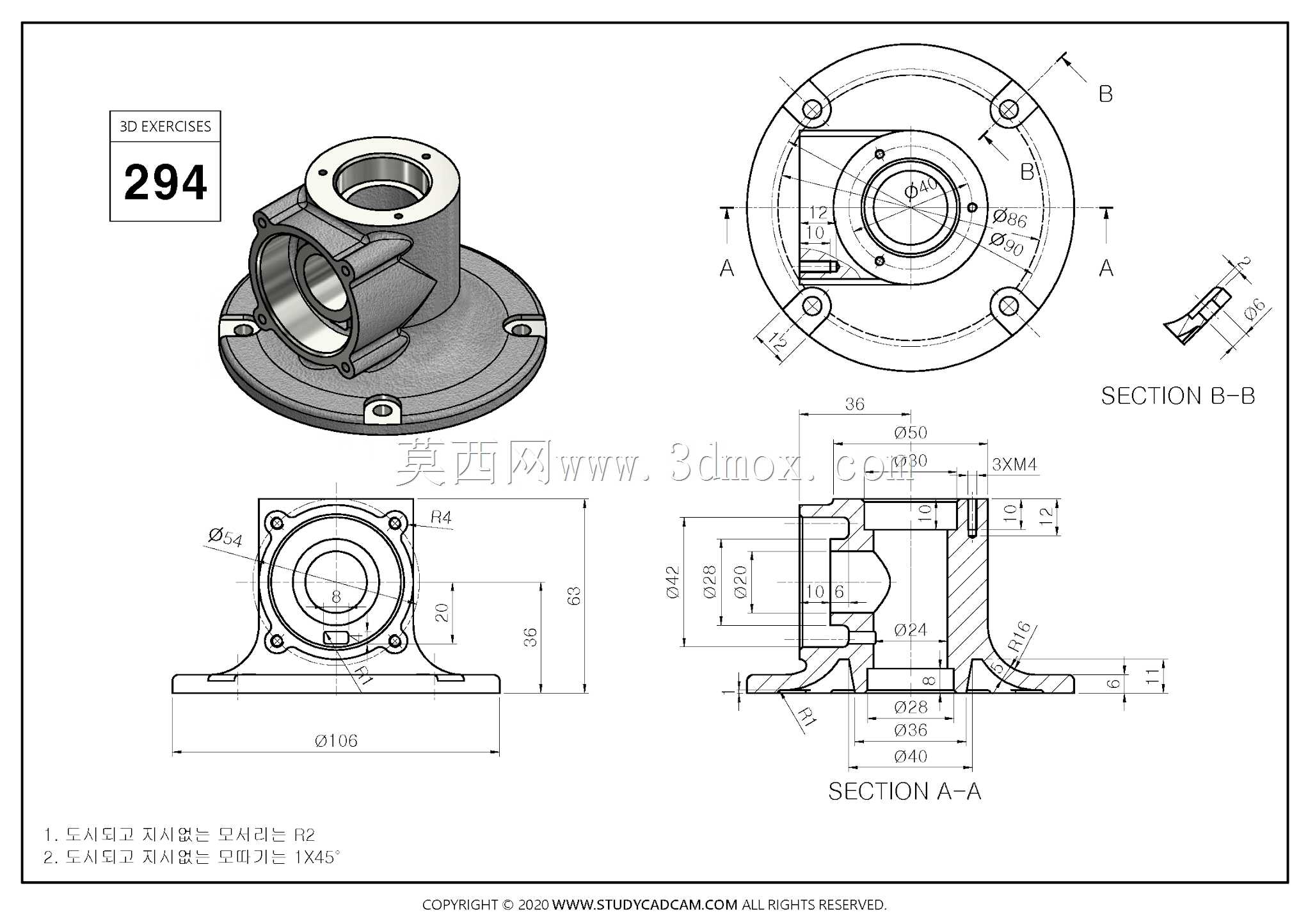

　　减少装配环节的零件数量；当作为流体转接件时，中空腔体可作为介质流道，内壁的光滑过渡设计能降低介质流动的阻力损失。侧向开设的接口采用与主筒体垂直的连通结构，接口端面同样设置了安装止口与连接孔位，可直接对接侧向管路或者侧装的检测元件，接口与主筒体的相贯位置做了圆弧过渡处理，既避免了应力集中，也能减少流体在转角位置的涡流损耗。从尺寸边界来看，底部法兰盘的外径为106mm，整体安装高度控制在65mm，侧向接口的中心高度距离安装基面为20mm，主筒体顶部的内孔直径为50mm，这些尺寸参数可直接适配多数小型传动单元、低压流体管路的安装空间要求，安装时只需保证法兰盘与安装基面的贴合度，控制连接螺栓的预紧力均匀，即可满足常规工况下的使用要求。

　　主筒体顶部设置的3个M4螺纹孔，可用于固定端盖或者外接的管路接头，螺纹孔的位置度公差控制在0.1mm以内，保证外接部件的同轴度要求。剖视图中可见的内部加强筋结构，从法兰盘基面一直延伸到主筒体与侧向接口的衔接位置，在不额外增加整体壁厚的前提下，大幅提升了结构的刚性，避免侧向接口受外力时出现变形开裂的问题。这类构件在设计时需要兼顾安装便利性与结构强度，所有外露的棱边都做了倒角处理，既避免装配时划伤操作人员，也能去除机加工产生的毛刺。在实际选型应用中，可根据使用场景选择铸铁或者铝合金材质，铸铁材质适用于重载、有振动的工况，铝合金材质则适用于对重量有要求的轻量化场景，两种材质的结构尺寸完全一致，可实现互换安装。
