带双接口圆形密封端盖结构设计

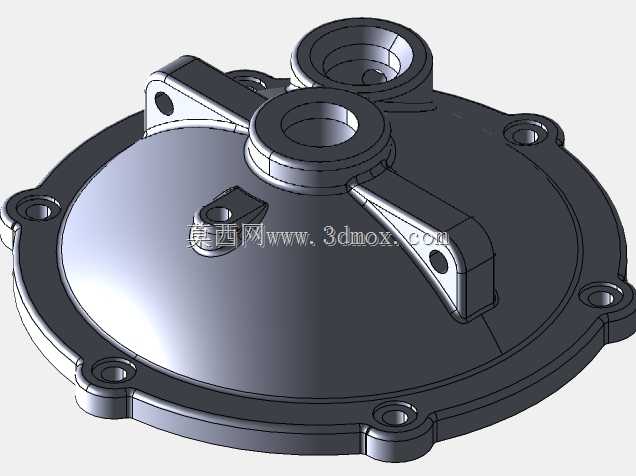

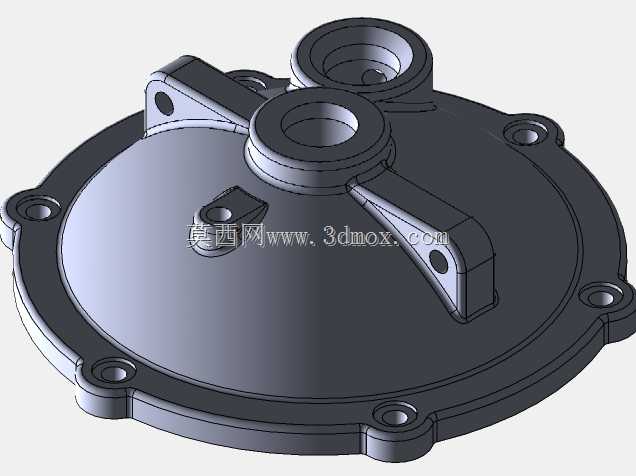

　　这类带凸台接口的圆形端盖，多应用在小型密闭腔体、传动箱体或者流体通路的终端封合位置，日常在小型减速机腔体、气动回路分气端、低压润滑系统的储油腔端都能见到同类结构，核心作用是实现腔体的端面密封，同时通过一体成型的凸台接口完成介质通路或者外接部件的安装定位，不需要额外在端盖上焊接或者拼接接头，减少了装配环节的密封泄漏点。从结构设计逻辑来看，整体采用盘式回转主体作为基础，外缘均匀布置6处带安装孔的凸耳，安装孔的位置度公差需要严格控制，保证和腔体端面的螺孔精准对位，装配时通过螺栓压紧端盖与腔体端面之间的密封垫，实现周向均匀的压紧力，避免局部压力不足导致的渗漏。端盖主体的内腔采用弧形穹顶结构，相比平底结构能在同等壁厚下承受更高的内部压力，

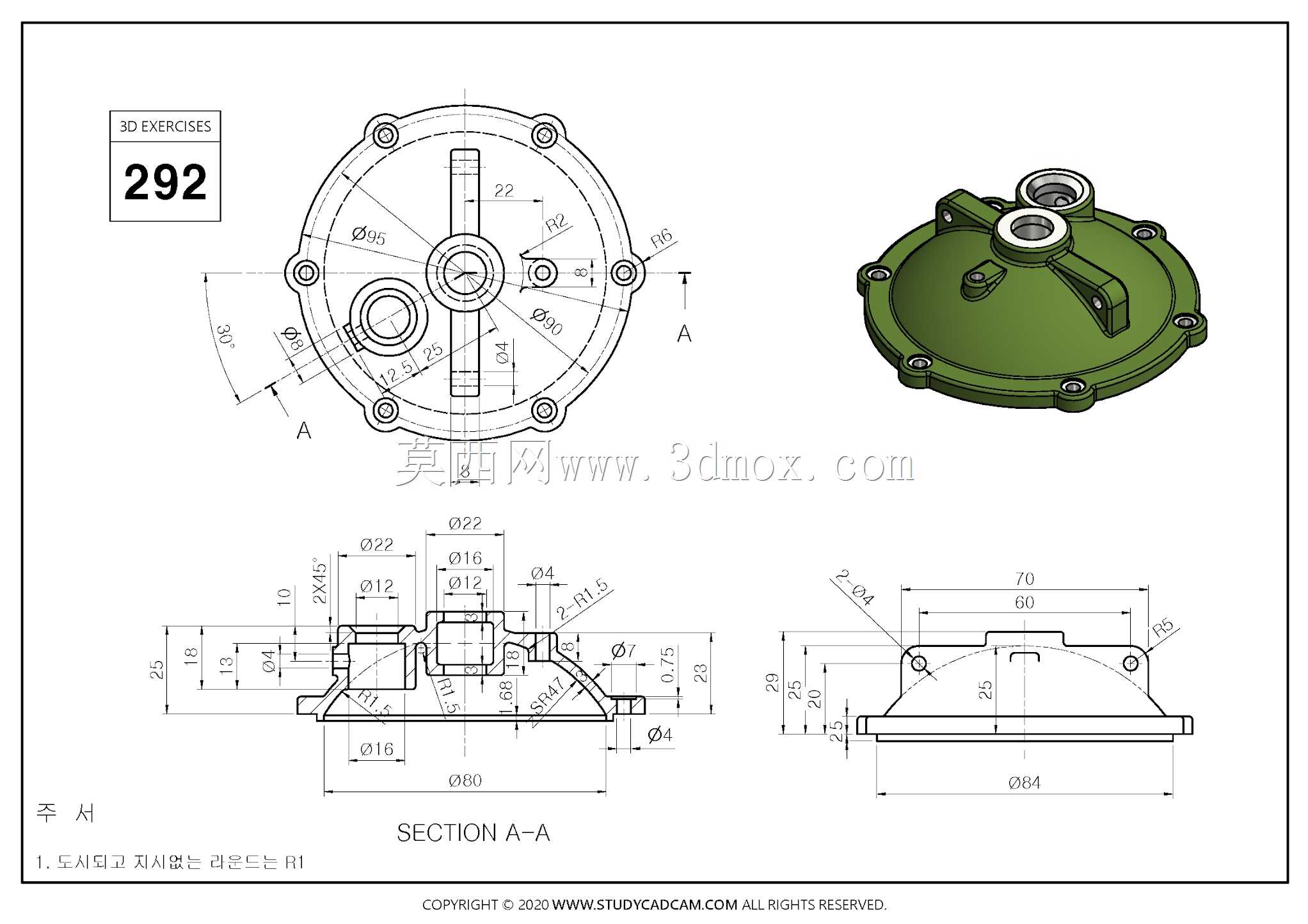

　　同时减少腔体内部的介质流动死角，对于需要走润滑脂或者低压气体的场景，弧形内壁可以引导介质回流，避免残留堆积。顶部的两处凸台接口，一处为垂直于端面的直通接口，另一处为带倾斜角度的斜向接口，接口内部都设计有同轴的安装止口，用来插接管路或者安装阀件，接口根部做了圆角过渡处理，避免应力集中导致的根部开裂，这也是这类带凸台铸件最容易出现失效的位置，设计时特意加大了过渡圆角，同时在凸台和主体连接位置增加了局部壁厚，提升结构强度。从尺寸边界来看，端盖主体的最大外径为Φ184，安装孔所在的分度圆直径为Φ160，安装孔直径为Φ7，适配M6的安装螺栓，端盖总高度从安装端面到最高凸台顶面为70，穹顶部分的内腔深度为25，垂直接口的内孔直径为Φ16，

　　斜向接口的内孔直径为Φ12，接口端面都设计有密封槽结构，安装O型圈就能实现接口位置的径向或者端面密封。设计时还在端盖外缘的凸耳位置做了局部加厚，避免螺栓拧紧时凸耳出现断裂，同时端盖的安装端面加工有一圈密封槽，用来放置O型密封圈或者密封垫片，密封槽的深度和宽度根据密封件的压缩量设计，保证装配后密封件的压缩率在合理区间，既不会因为压缩量过大导致密封件永久变形失效，也不会因为压缩量不足出现泄漏。这类零件多采用压铸或者铸铝成型，部分需要更高强度的场景会采用铸铁加工，成型后只需要对安装端面、接口止口、安装孔位置做精加工即可，其余非配合面可以保持铸造成型的表面，有效控制加工成本，同时一体成型的结构相比拼接式端盖，整体刚性更好，在有振动的工况下也不容易出现接头松动的问题。
