带法兰盘连接端花键传动轴结构设计

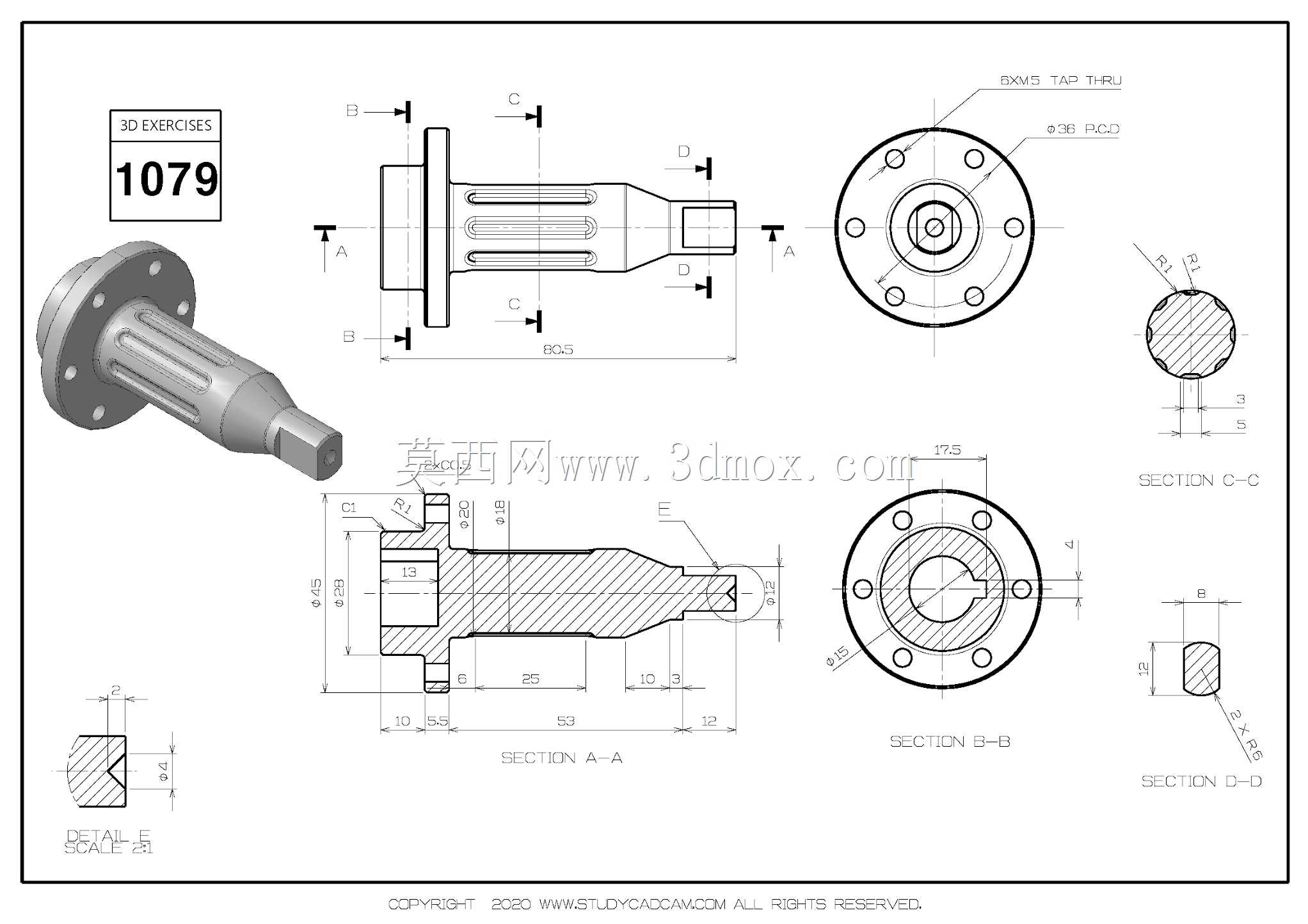

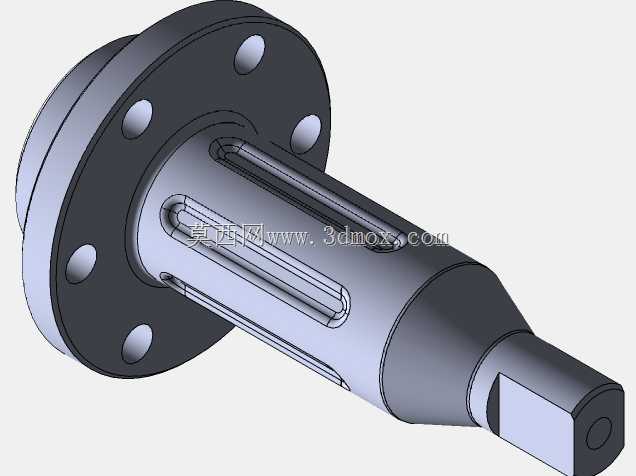

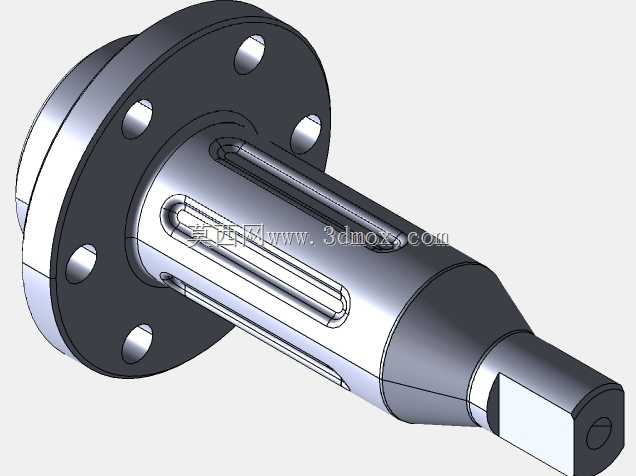

　　这类带法兰连接端的花键传动轴，常应用在需要刚性扭矩传递、同时要求轴端与配套构件精准定位的传动场景中，比如小型动力输出单元、专用设备的进给传动链路、工装夹具的动力输入轴段，区别于普通光轴传动，它通过法兰端实现轴向与周向的双重固定，避免轴在交变载荷下出现窜动问题。从结构设计逻辑来看，轴体一端采用带均布安装孔的圆形法兰盘，法兰与轴身衔接处做了过渡圆角处理，目的是降低应力集中系数，避免长期承受交变扭矩时在衔接位置出现疲劳断裂；法兰端面上的定位止口与配套安装座的止口槽配合，能保证轴的回转中心与安装基准完全重合，减少装配后的同轴度误差，均布的通孔用于穿装紧固螺栓，实现法兰与对接构件的刚性锁止。轴身中段设计有外花键结构，花键齿的截面轮廓、

　　齿向公差都经过匹配设计，用来和配套的花键套啮合传递扭矩，相比普通平键连接，花键的接触受力面积更大，能承受更高的载荷，同时在轴做少量轴向滑移时也能保持稳定的扭矩传递，适配需要小范围轴向窜动补偿的传动场景。轴的另一端设计为带扁位的方头结构，扁位用于和锁紧构件配合，防止轴端连接的部件出现周向转动，方头的尺寸匹配常用的锁紧螺母或操作手柄的安装尺寸，端部的中心孔是加工时的工艺基准，用于轴类零件车削、磨削加工时的顶尖定位，保证各段轴径的同轴度要求。从安装边界来看，法兰盘的外径、安装孔的分布圆直径决定了它的适配安装座尺寸，轴身各段的直径、长度尺寸对应传动链路中各配合件的安装位置，花键段的长度要满足花键套的滑移行程要求，各轴段的退刀槽、

　　越程槽尺寸都符合机械加工的工艺要求，避免加工时出现刀具干涉。设计时还要考虑各段轴的强度校核，法兰根部、花键齿根、轴径变化位置都是应力集中的重点校核区域，根据实际传递的扭矩大小、转速工况，匹配对应的材料与热处理工艺，比如承受中等载荷时可选用45钢调质处理，花键齿面做高频淬火提升耐磨性，法兰端面的粗糙度要满足密封或贴合要求，保证连接后不会出现松动。
