三叶螺旋桨式轴流风叶结构设计

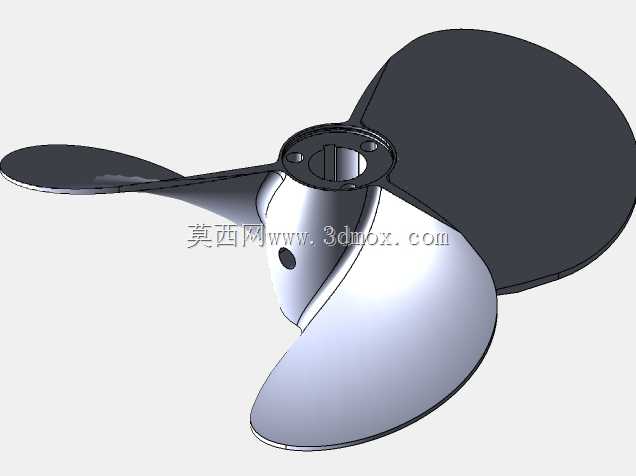

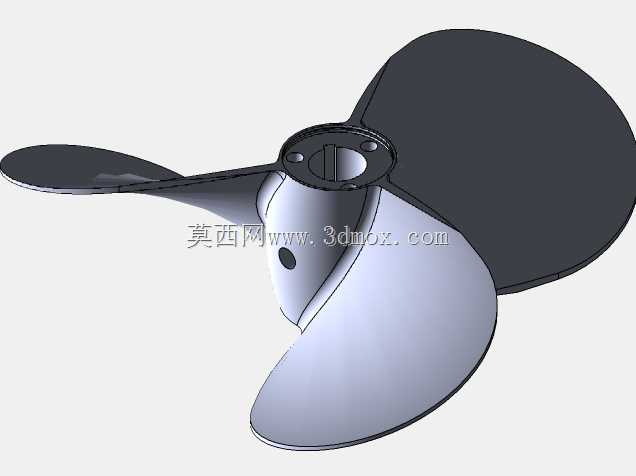

　　这类三叶螺旋桨式风叶是小功率轴流通风、流体推进场景里的核心做功部件，日常能在小型散热风机、桌面通风设备、小型水面推进装置、特定工况的风冷散热模组里见到它的身影，核心作用是通过自身旋转带动轴向流体定向移动，完成热量交换或者流体推送的功能。从结构设计逻辑来看，三片叶片采用周向120度均布的排布方式，这种排布能在旋转过程中让动平衡调校难度大幅降低，相比两叶结构，相同转速下的流体输出脉动更小，运行时的振动与噪音控制更有优势，相比四叶及以上的多叶结构，又能在相同投影直径下获得更高的单片叶片展弦比，降低叶片根部的载荷集中问题。轮毂部分采用带定位卡槽的轴孔配合结构，中心轴孔匹配对应直径的动力输出轴，周边的三个卡槽结构用于传递旋转扭矩，

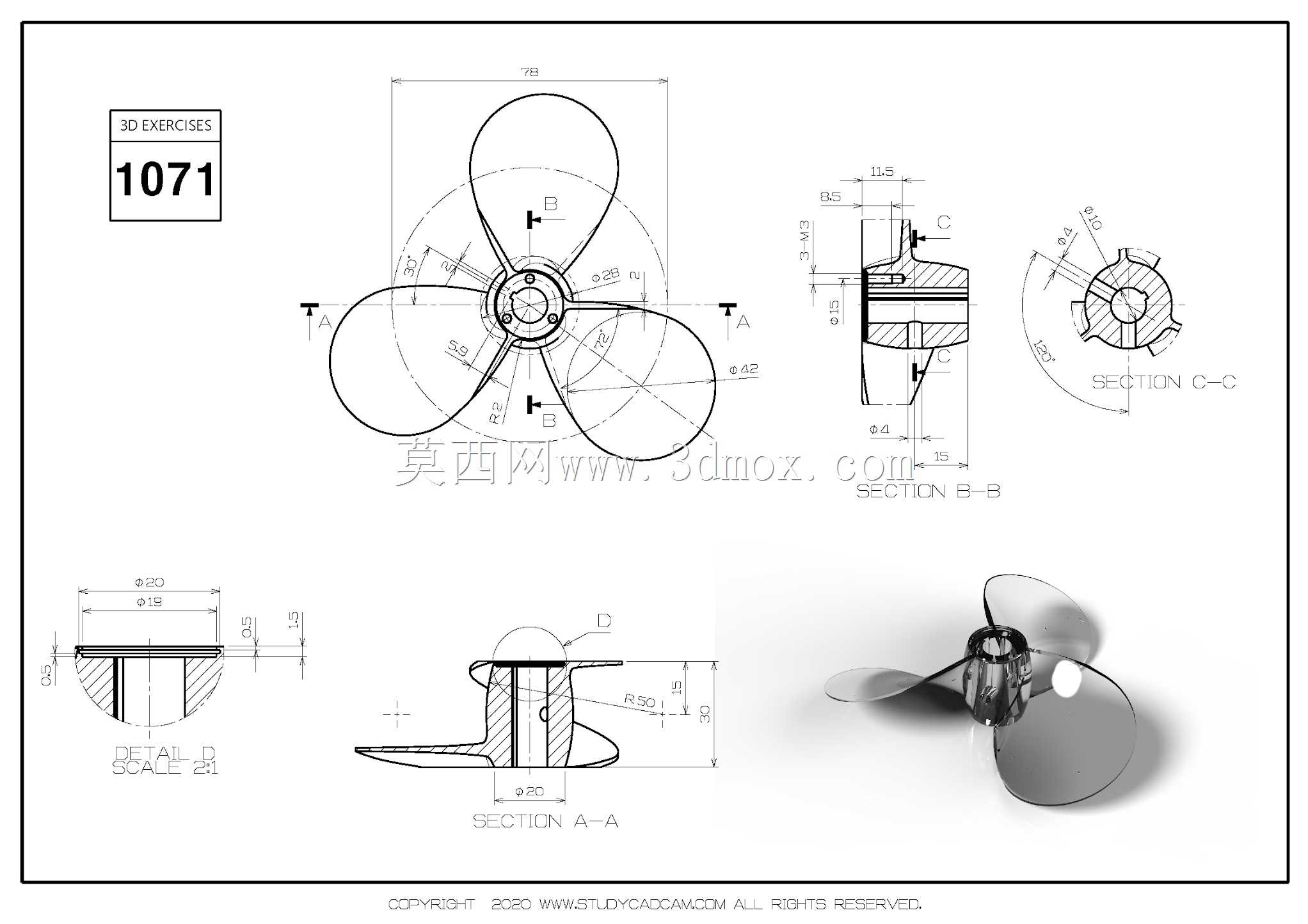

　　避免风叶与转轴之间出现相对滑动，同时轮毂端面的止口结构能在安装时快速定位轴向位置，保证风叶旋转时的端面跳动量控制在合理区间，减少运行时的偏摆磨损。叶片的曲面设计采用变截面翼型构型，从根部到叶尖的弦长、安装角呈渐变过渡，根部区域弦长更短、安装角更大，能承受更大的扭矩输入，叶尖区域弦长更长、安装角更小，能在相同线速度下获得更高的流体推动效率，同时叶尖的圆弧收边设计能减少叶尖涡流的产生，降低流体扰动带来的能量损耗。从安装边界来看，该风叶的最大外圆直径为78mm，轮毂轴向安装总长度可通过剖面视图的尺寸链核算，安装时需要保证轮毂与动力轴的同轴度公差在0.1mm以内，叶片外缘与周边护网或者风筒的单边间隙控制在2-3mm，

　　既避免旋转时出现刮擦干涉，又能减少间隙处的流体回流损失。设计建模过程中，需要先完成轮毂基体的回转特征构建，再通过投影法绘制单个叶片的截面轮廓线，通过放样、曲面加厚完成单片叶片的造型，之后通过圆周阵列得到三片均布的叶片结构，最后对叶片与轮毂的衔接位置做圆角过渡处理，降低应力集中系数，保证结构在额定转速下的结构强度，避免长期运行出现叶片根部断裂的问题。
