金属硬化处理用真空罐体结构设计

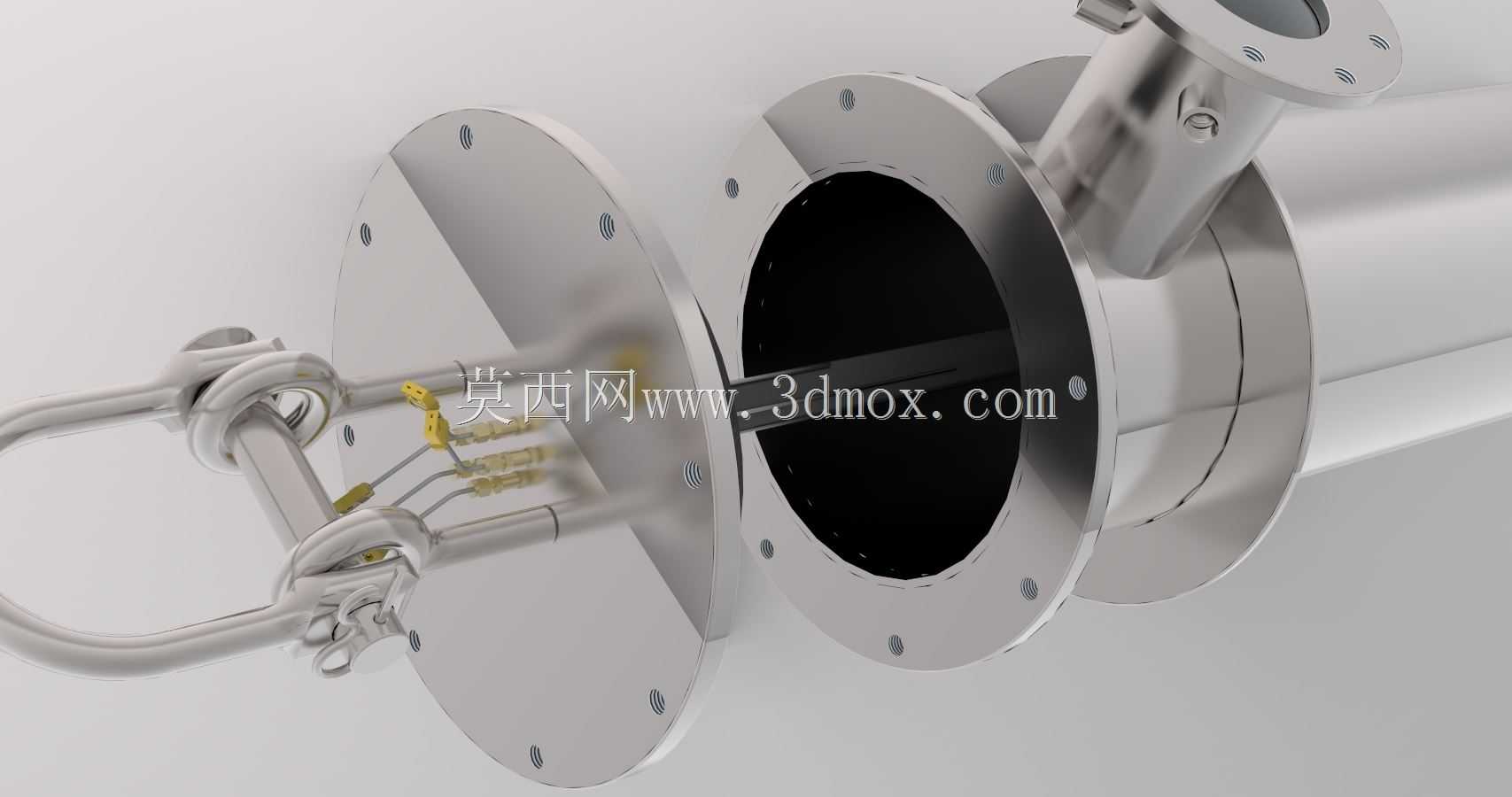

　　该罐体结构主要面向金属表面硬化处理的真空工艺场景，在真空渗碳、真空淬火类热处理产线中作为核心工艺腔体使用，为金属工件的硬化反应提供密闭的真空环境，避免工件在高温处理过程中接触空气产生氧化脱碳问题，保障硬化层的均匀性与表面质量。从结构设计来看，罐体采用卧式圆筒主体搭配双侧高颈法兰的连接形式，法兰端面均布螺栓孔，可通过标准紧固件实现端盖与罐体的密封装配，密封面预留标准密封槽位，适配金属密封圈或氟橡胶密封圈，满足不同工艺温度下的真空密封要求，可实现10^-3Pa级的极限真空度，适配常规金属硬化工艺的真空度需求。罐体侧部设置斜向接管结构，该接口可用于接入真空抽气管路、工艺气体通入管路或者温度检测元件，接管与罐体主体采用焊接连接，

　　焊缝处做圆角过渡处理，减少应力集中点，同时避免腔体内部出现清洁死角，方便工艺结束后的腔体清理作业。罐体端部的快开连接结构搭配铰接式锁紧组件，可实现端盖的快速开合，缩短工件上下料的辅助时间，锁紧组件采用对称式布局，保证法兰端面受力均匀，避免密封面局部受压不均导致的泄漏问题。在安装边界设计上，罐体主体的圆筒段外径根据工艺处理的工件最大尺寸确定，法兰外径比筒体外径大出螺栓安装所需的操作空间，侧部接管的伸出长度预留了外部管路连接的操作余量，安装时需保证罐体水平度偏差不超过千分之一，避免内部工件放置时出现偏移，同时罐体底部预留支撑脚安装位，可通过型钢支架与厂房地面固定，抵消真空状态下罐体受到的大气压力载荷。设计过程中对罐体壁厚做了强度校核，

　　根据筒体直径、设计真空度以及工作温度选取合适的板材厚度，法兰厚度按照螺栓预紧力、密封比压要求计算确定，避免在抽真空过程中出现筒体变形、法兰翘曲等问题，所有焊接位置均做满焊处理，焊后进行探伤检测，消除焊接缺陷带来的泄漏隐患。内部腔体做抛光处理，降低表面粗糙度，减少工艺过程中的附着物残留，侧部接口的位置经过布局优化，避免通入工艺气体时直接冲刷工件表面，保证腔体内气流分布均匀，让所有位置的工件都能获得一致的硬化处理效果。
