多接口立式承压罐体结构设计

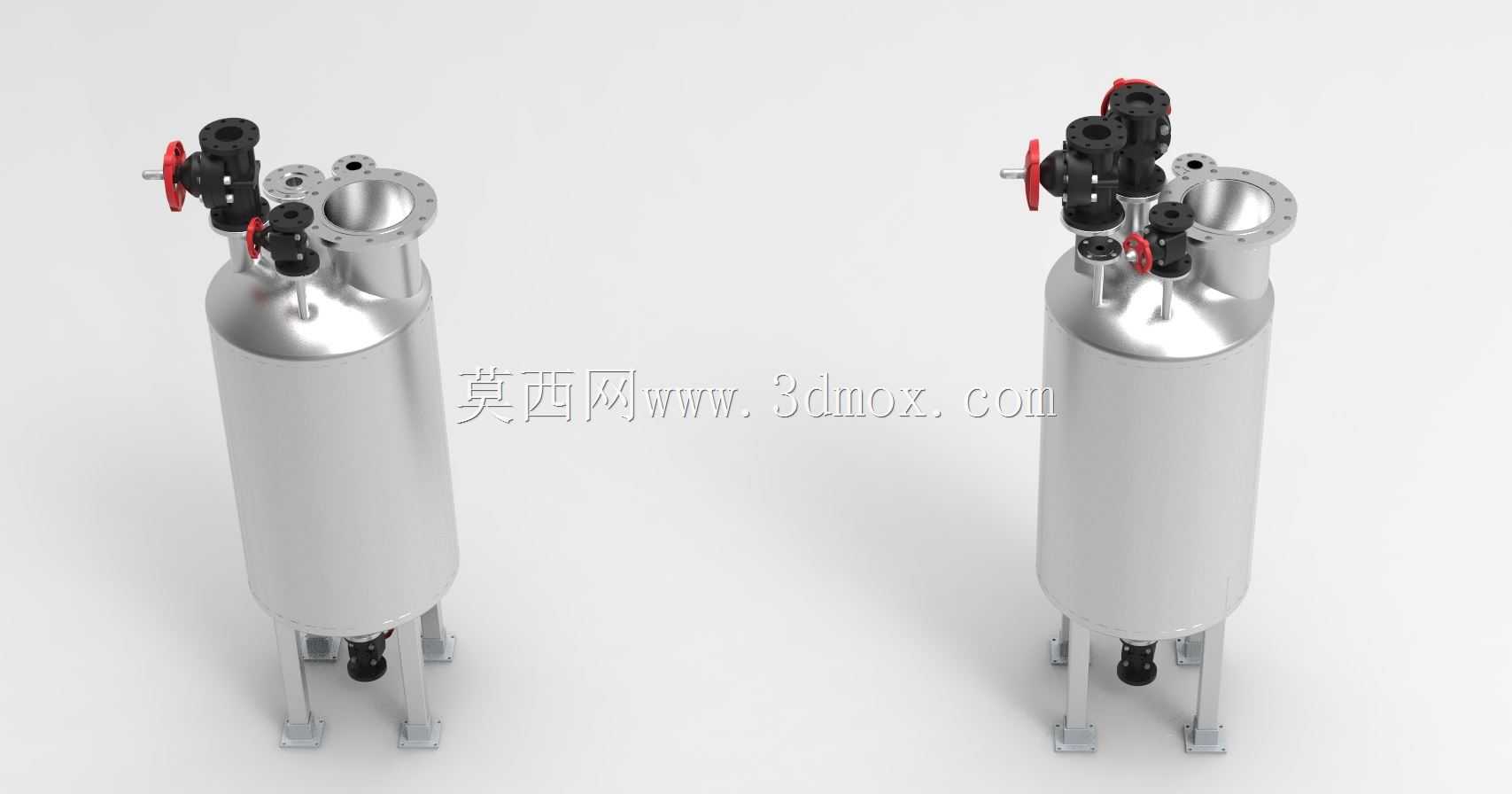

　　这款立式承压罐体的设计，核心围绕多支路流体介质的承压存储与分配需求展开，在精细化工、实验室流体系统、小型中试生产工段中，这类设备常被用作缓冲、稳压或者多股介质的暂存混合单元，区别于常规单进单出的承压罐，顶部的多组接口布局是设计的核心考量点。从结构来看，罐体主体采用等径直筒搭配上下椭圆形封头的构型，这种构型在承压工况下的应力分布更均匀，能有效降低筒壁与封头连接处的应力集中系数，无需额外增设过多加强筋即可满足常规中低压工况的强度要求，同时直筒段的加工难度更低，卷制成型后的焊缝处理、内壁抛光工序都更易实现，对于有洁净度要求的流体工况，内壁圆弧过渡的结构也能减少介质残留，降低清洗死角。顶部的接口采用差异化布局，

　　大口径法兰接口用于主路介质的进出或者检修时的人员、工具进出，周围布置的多组小口径螺纹接口，分别对应阀门安装、仪表接驳、支路介质汇入引出、安全附件安装等功能，接口的位置排布充分考虑了安装操作空间，相邻阀门的手轮之间预留了足够的操作间隙，不会出现操作时互相干涉的问题，手轮的朝向也统一调整至便于人员站立操作的角度，侧面的接口还搭配了带红色标识的手柄阀门，用于紧急工况下的快速切断。罐体底部采用三支腿支撑结构，支腿的安装位置避开了底部排污口的正下方，既保证了罐体放置的稳定性，三支腿的构型对安装地面的平整度适应性更强，不会出现四支腿结构常见的虚腿问题，支腿与下封头的连接位置做了局部加强，避免长期承重或者运输振动过程中出现焊缝开裂的情况，

　　底部的排污接口位于封头最低点，能保证罐内介质完全排空，无残留积液。设计过程中，首先根据预设的承压等级计算筒壁厚度，再结合需要布置的接口数量、口径调整顶部封头的开孔位置，对开孔处做补强计算，避免开孔削弱罐体整体强度，同时核对所有外接元件的安装尺寸，保证阀门、仪表安装后不会超出罐体的最大安装边界，支腿的高度设置也预留了底部阀门、管路的安装操作空间，无需额外抬高罐体即可完成底部管路的接驳作业。这类罐体在实际应用中，可根据输送介质的特性调整内壁处理工艺，适配腐蚀性介质、洁净流体等不同工况的使用需求，多接口的设计也减少了现场管路改造的工作量，所有预留接口可直接对应常规管路元件的安装标准，无需额外制作转换接头。
