尺寸驱动型弧形弯曲螺旋弹簧结构

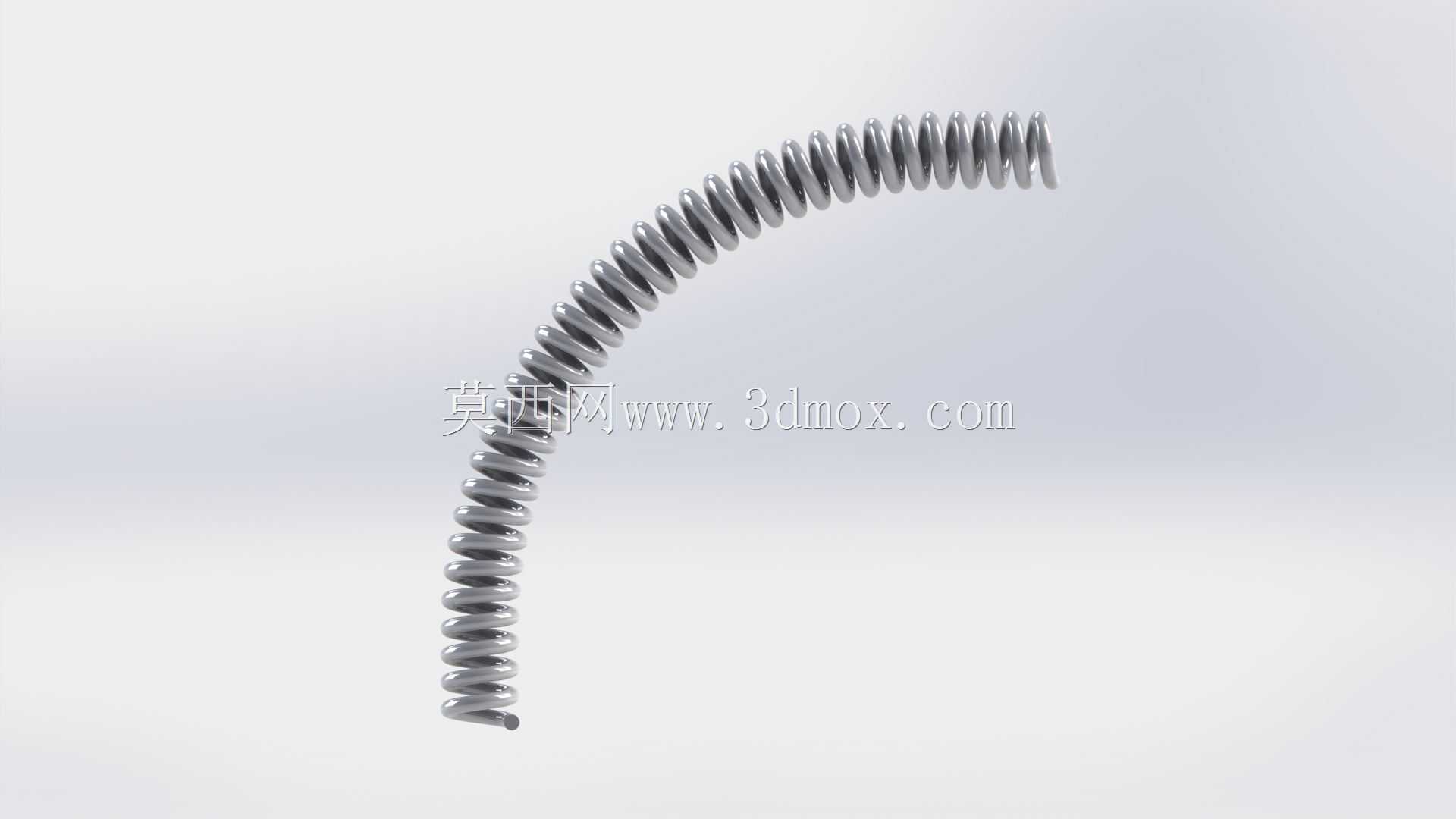

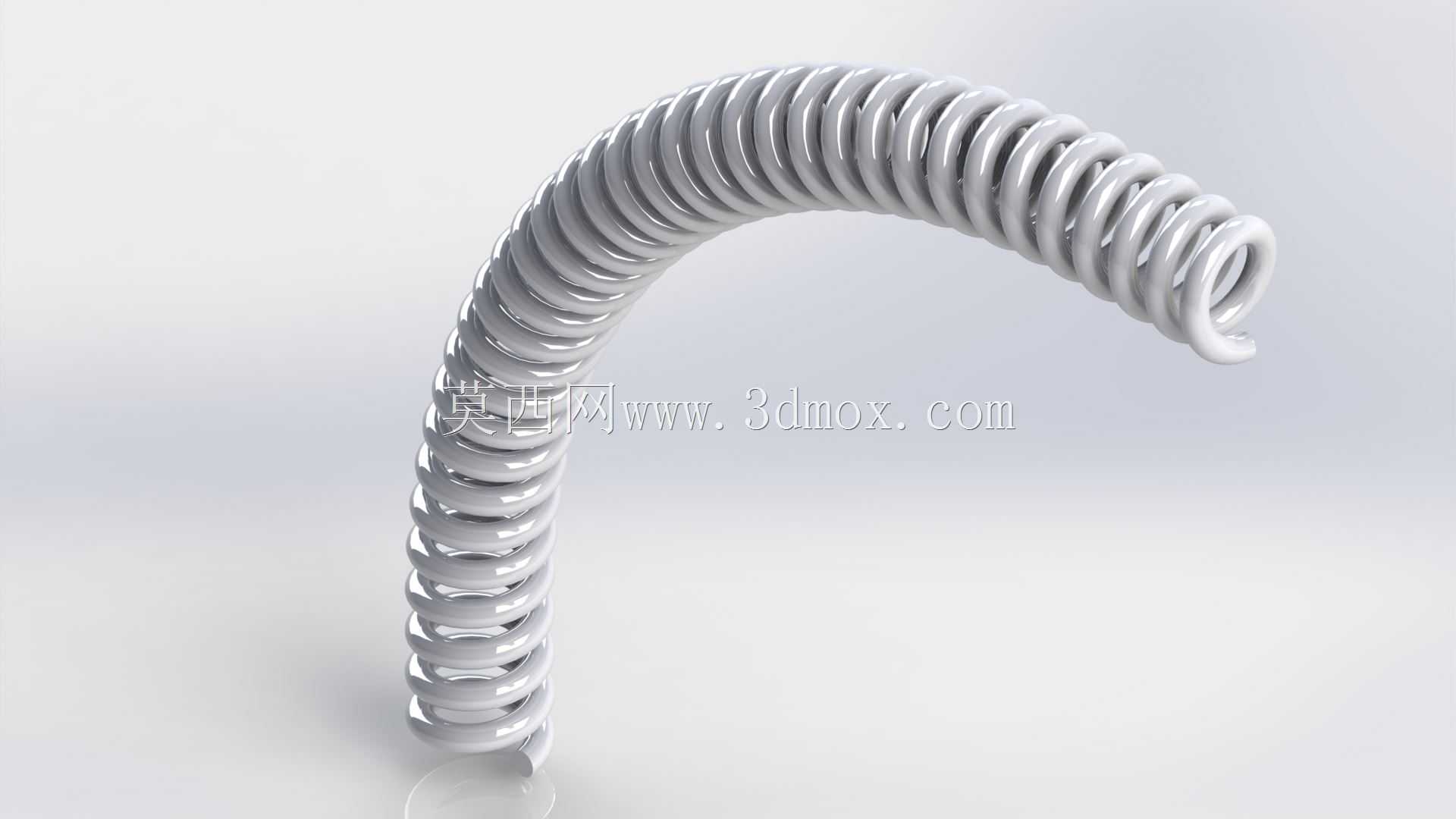

　　这类弧形弯曲螺旋弹簧，常被用于需要沿非直线路径提供弹性复位、缓冲吸能或柔性支撑的工况中，区别于常规直柱型螺旋弹簧，其弯曲成型的簧体可以适配安装空间存在弧度、施力方向随行程发生偏移的装配场景，在小型通讯终端的翻盖复位结构、手持设备的按键弹性支撑、小型机电产品的连接缓冲部位都能见到这类弹性元件的应用。从结构设计逻辑来看，该弹簧采用等节距螺旋绕制后进行弯曲定型，簧丝截面为圆形，绕制过程中保证每一圈簧圈的间隙均匀，避免弯曲后局部簧圈出现挤压干涉或者间隙过大导致的弹力不均问题。设计时首先要确认安装路径的弯曲曲率，簧体的中心轴线曲率需要和安装腔的弧形走向完全匹配，保证装配后弹簧不会和腔体内壁发生额外摩擦，影响弹力输出的线性度。

　　簧体两端的收尾圈做了并紧磨平处理，端部的支撑面可以和安装座的定位面完全贴合，避免工作过程中弹簧出现窜动、偏斜的问题，两端的并紧圈长度根据安装座的定位槽深度确定，保证装配后弹簧的固定端不会出现松脱。从安装边界来看，簧体的外径尺寸需要比安装腔的弧形通道内径小0.3-0.5mm，预留出弹簧受压变形时的径向膨胀空间，避免工作过程中簧圈和腔壁卡滞导致弹性失效；簧丝直径的选取结合所需的工作弹力确定，在满足弹力要求的前提下，尽量控制簧体的整体外径，适配小型化设备的紧凑安装空间。这类弹簧在工作时，除了承受常规直弹簧的轴向压缩力，还会因为弯曲形态承受一定的径向分力，因此设计时需要校核弯曲段簧圈的应力分布，避免曲率过大的位置出现应力集中，

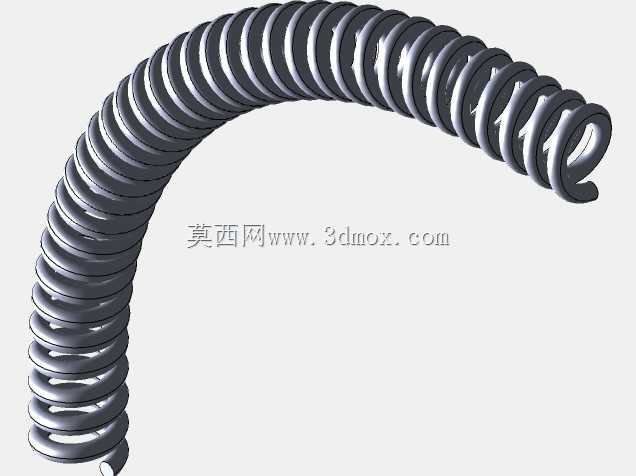

　　导致弹簧在反复压缩复位过程中出现疲劳断裂。建模过程采用尺寸驱动的参数化逻辑，将簧丝直径、簧圈中径、节距、弯曲曲率半径、有效圈数都设置为可调整参数，后续如果需要适配不同的安装空间或者弹力需求，只需要修改对应参数即可快速生成新的模型，不需要重新绘制螺旋线和扫描路径，能大幅提升同类型不同规格弹簧的设计效率。建模时需要注意螺旋扫描路径和弯曲引导线的顺滑过渡，避免曲率突变导致的模型特征失败，同时要保证两端并紧圈的节距逐步过渡到有效圈的标准节距，还原真实弹簧的加工成型状态，避免模型和实际加工零件出现结构偏差，影响后续的装配干涉检查和仿真分析结果。
