工业铝型材框架连接组件结构设计

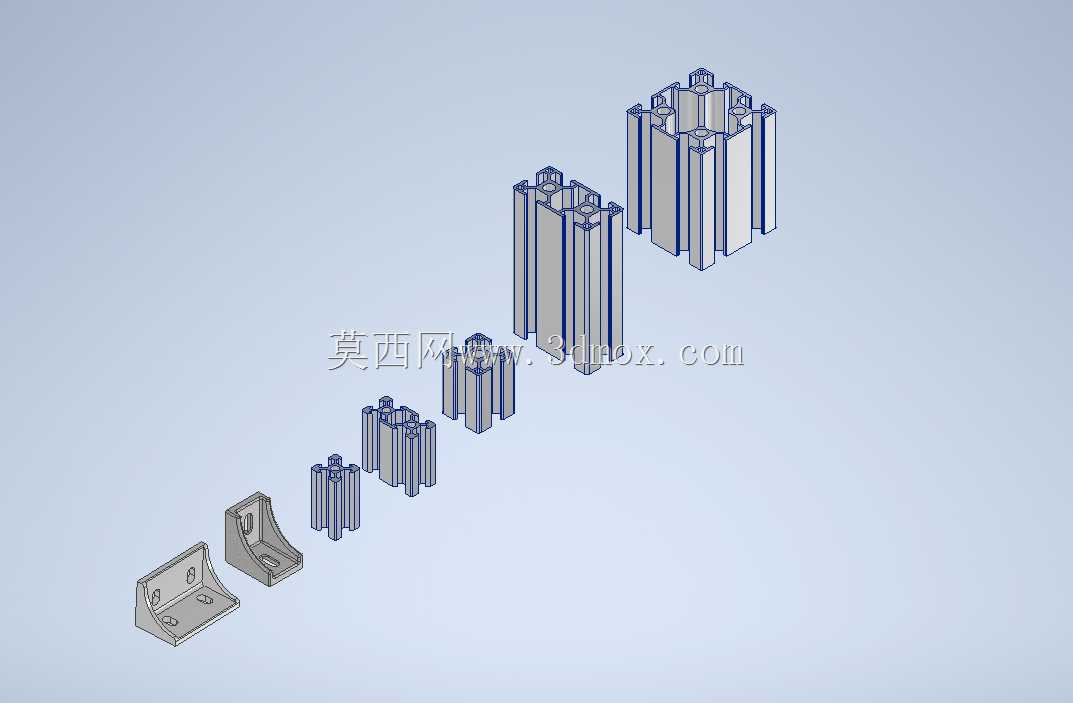

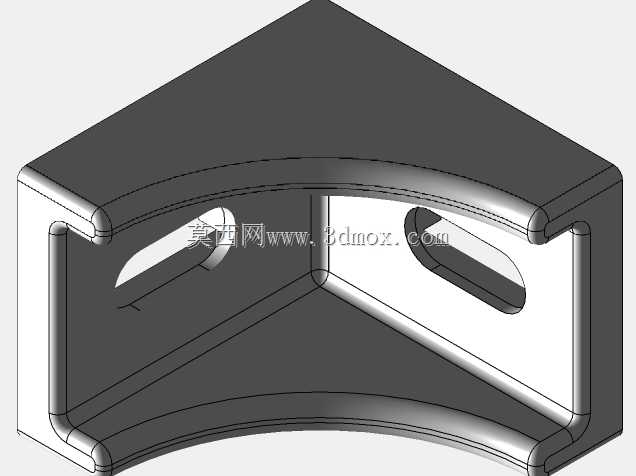

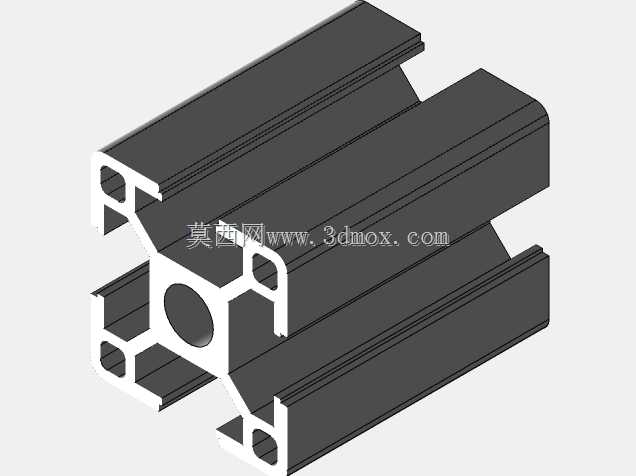

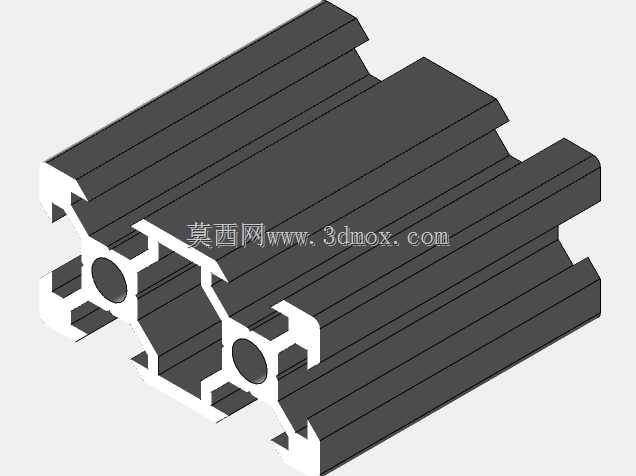

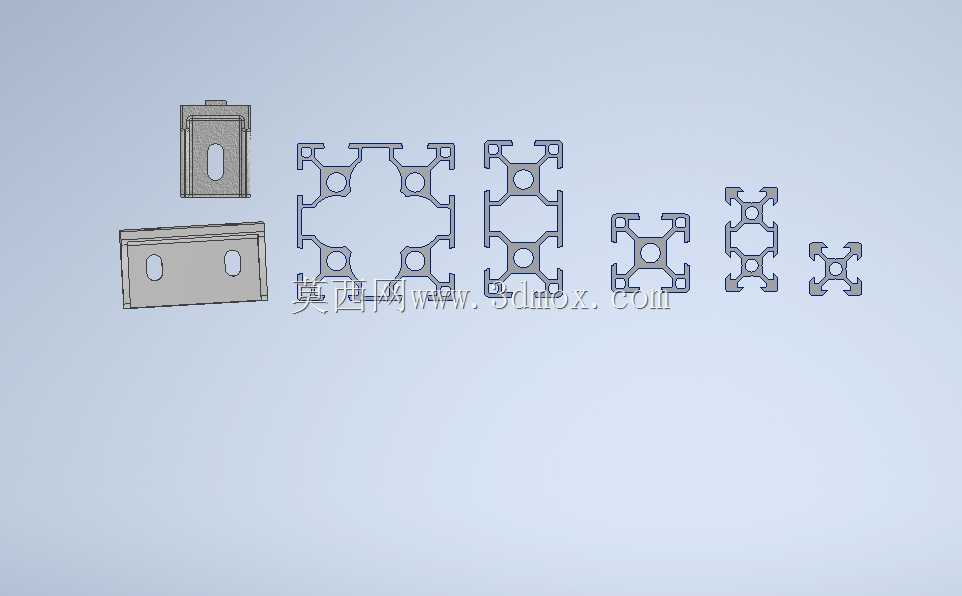

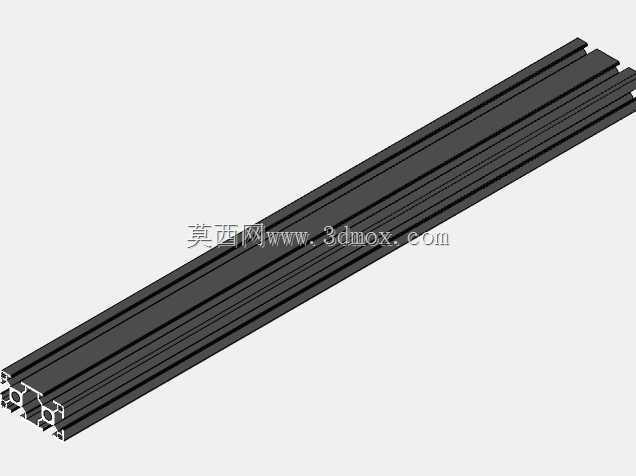

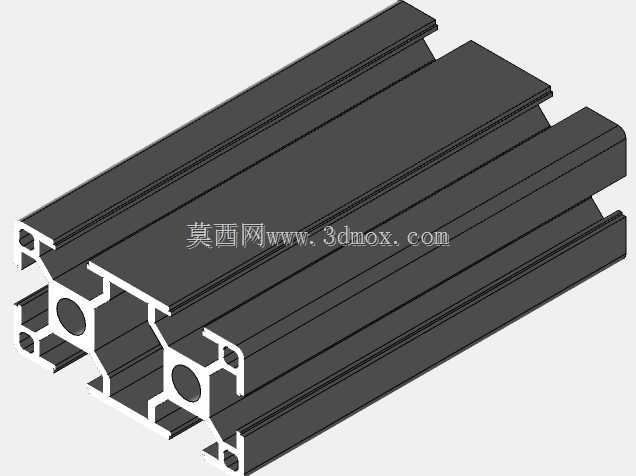

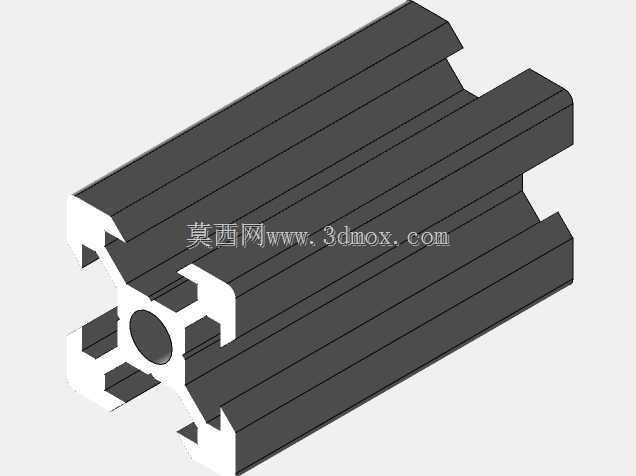

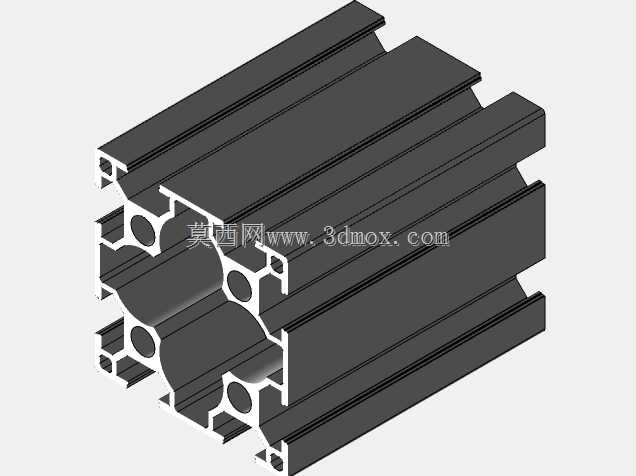

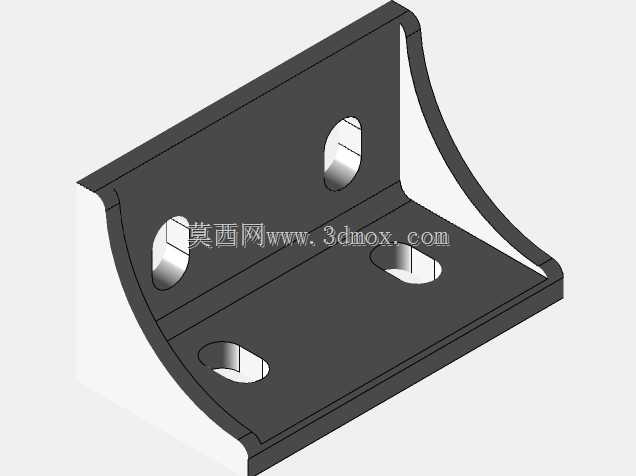

　　这套铝型材框架连接组件，主要面向工业生产现场的各类机架、防护围栏、设备工作台的搭建场景，适配常规欧标40系列铝型材的槽口规格，可满足不同高度、不同跨度的框架组装需求，无需额外焊接加工，现场仅需配套T型螺栓与法兰螺母即可完成装配，大幅缩短现场施工周期。从结构设计逻辑来看，整套组件包含不同长度的立柱型材段、角码连接座、端面固定板三类核心零件，其中立柱型材段采用标准铝型材截面，槽口精度控制在0.1mm以内，可保证相邻型材拼接时的同轴度，避免框架组装后出现倾斜、晃动的问题；角码连接座采用压铸铝合金材质，壁厚设置为4mm，既保证连接强度，又控制整体重量，每个角码预留两个螺栓安装位，可承受单节点不低于800N的横向载荷，

　　满足常规工业设备机架的承重要求。端面固定板则用于框架底部与地面的固定，板件上预留两个膨胀螺栓安装孔，孔位间距适配常规地面膨胀螺栓的安装尺寸，安装时可通过调整螺栓锁紧程度微调框架的水平度，抵消地面不平整带来的安装误差。在实际应用中，这类组件可灵活组合成不同高度的防护隔断、设备周边的安全围栏、生产线旁的物料放置架，也可作为小型自动化设备的主机架使用，搭配透明亚克力板或者钣金门板即可形成封闭的设备防护舱。设计过程中充分考虑了型材的拼接公差，每段型材的端面切割垂直度控制在0.05mm以内，拼接后相邻型材的接缝间隙不超过0.2mm，保证框架整体的外观平整度；同时所有连接部位均采用隐藏式螺栓设计，螺栓头完全嵌入型材槽口内部，不会突出型材表面，

　　避免现场人员磕碰受伤，符合工业现场的安全规范。不同长度的立柱段可根据实际框架高度需求灵活选配，无需现场二次切割，降低现场加工的工作量，角码连接座的圆弧过渡设计也避免了应力集中问题，在框架承受交变载荷时不会出现连接部位断裂的情况。整套组件的安装边界兼容性较强，既可以在平整的环氧地坪上安装，也可以适配带有预埋钢板的设备安装基础，底部固定板的长圆孔设计允许安装时存在±5mm的位置调整量，降低现场安装的对位难度。
