气动钻孔动力主轴精密结构设计

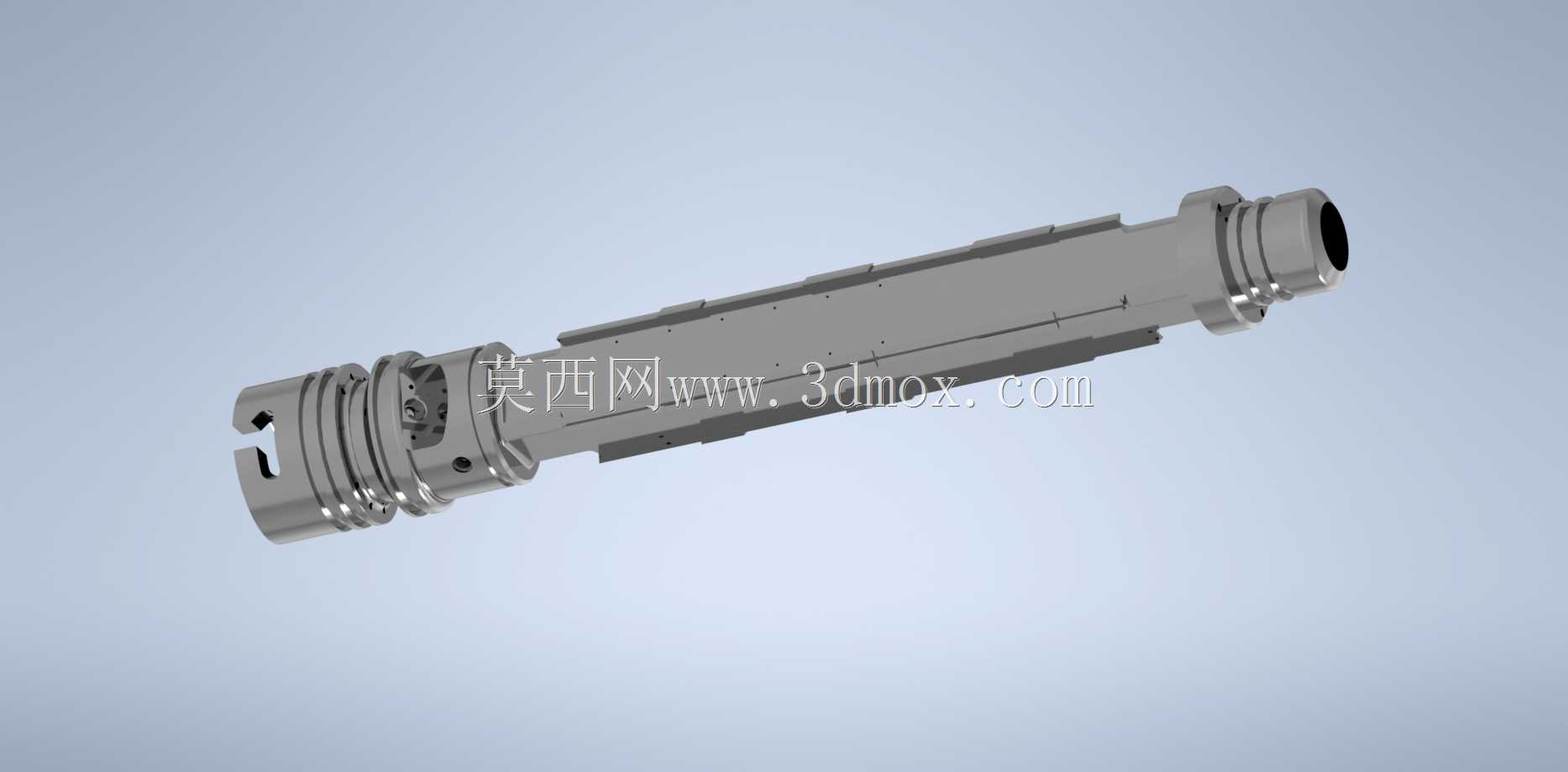

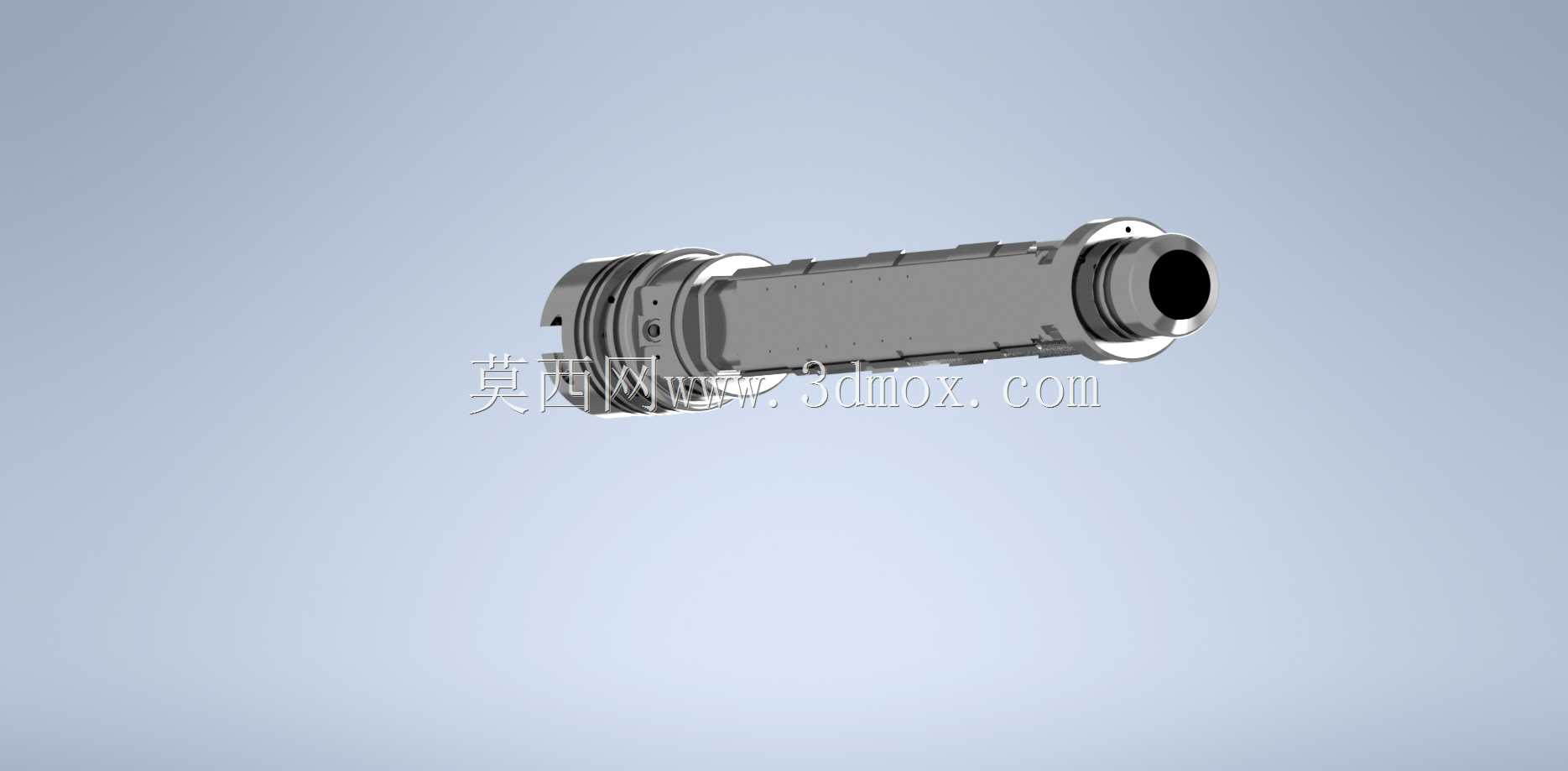

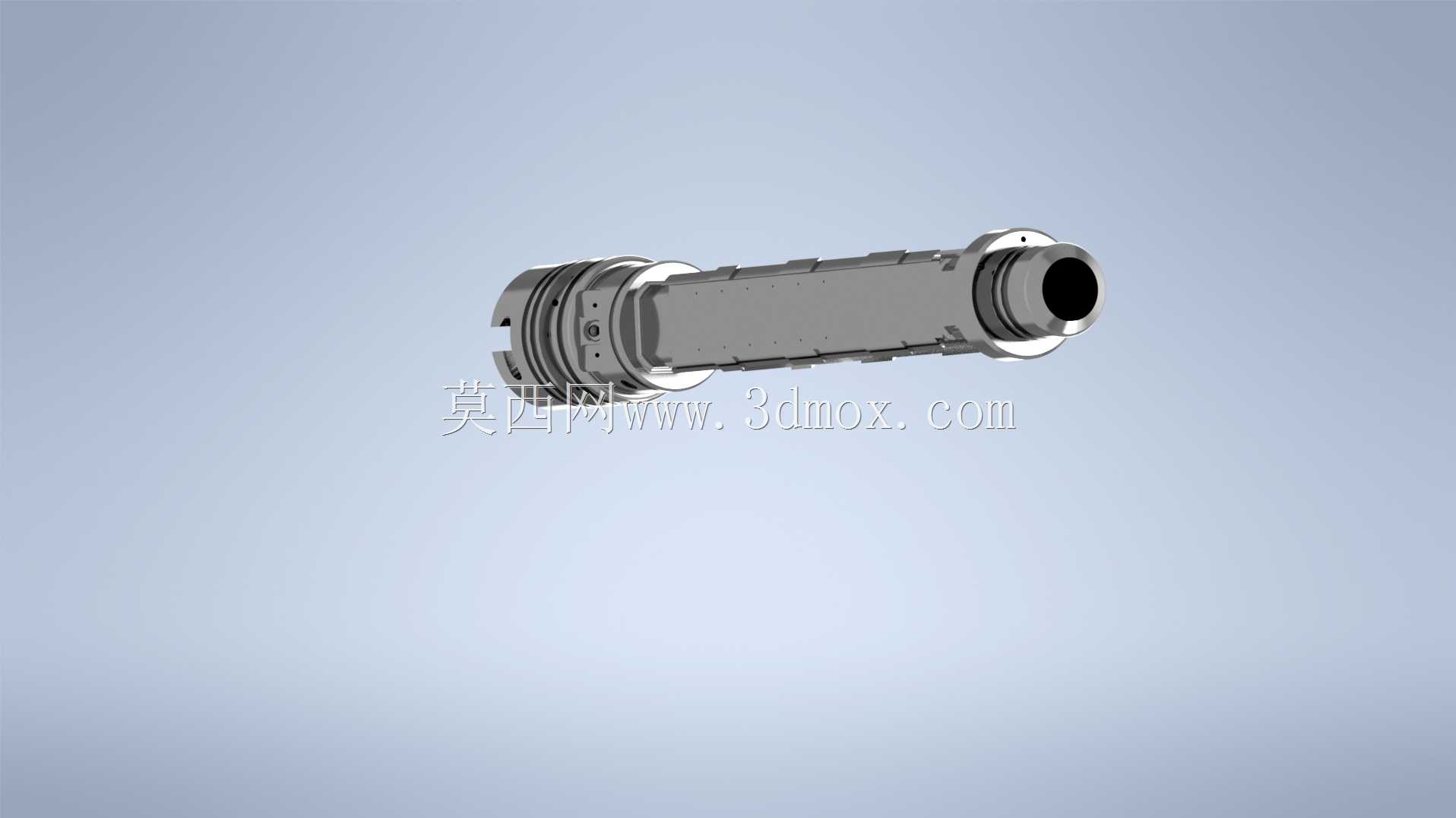

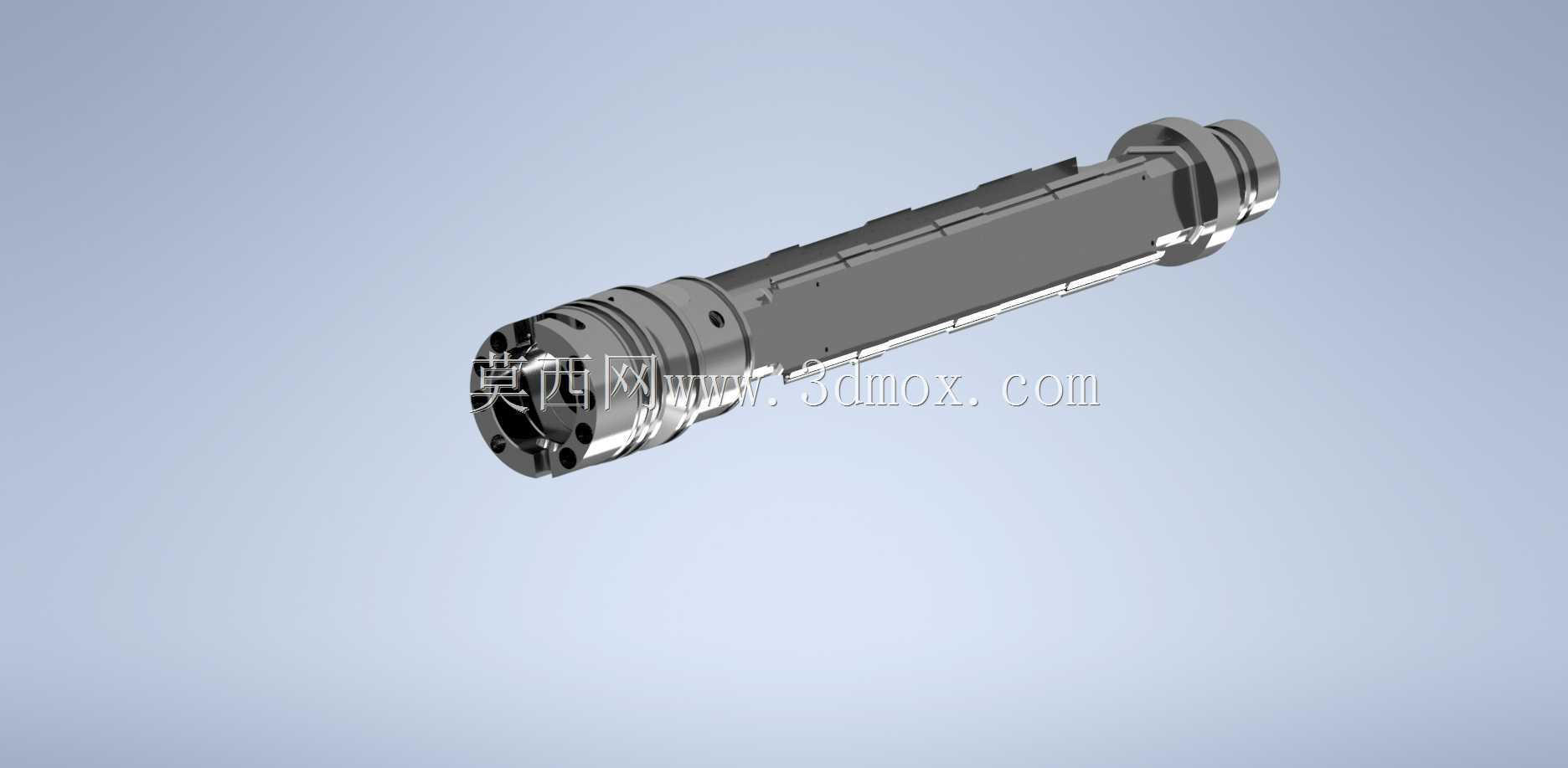

　　这款轴类部件是专用于自动化钻孔工位的气动进给动力主轴，在3C电子零部件加工、小型五金件二次加工、压铸件去毛刺钻孔工序中应用广泛，可直接集成在多工位转盘机、直线模组滑台加工单元中，作为单工序钻孔执行端使用，适配0.8-6mm直径的硬质合金钻头，可完成铝合金、锌合金、工程塑料等材质的高精度钻孔加工。从结构设计来看，整体采用长筒式同轴布局，主体外壳为分段式圆柱结构，表面加工有多处定位平面与安装螺孔，可直接通过侧面压块或者法兰抱箍固定在设备安装板上，安装时需保证主轴轴线与加工面垂直，端面跳动公差控制在0.02mm以内才能保证钻孔的位置精度。前端为刀具装夹端，采用弹簧夹头锁紧结构，更换钻头时只需松开前端锁紧螺母即可完成换刀，

　　夹头与主轴内孔采用锥面配合，保证装夹同轴度；后端为气动接口与传动连接端，内置压缩空气通道，可实现主轴的进给动作与高速旋转的气路供给，同时集成了轴承组预紧结构，前后端均采用角接触球轴承配对安装，抵消钻孔时的轴向进给力与径向切削力，长时间高速运转时不会出现主轴窜动问题。设计过程中优先考虑了加工场景的排屑需求，外壳侧面预留有气幕吹屑接口，加工时可接通压缩空气将钻孔产生的切屑从加工区域吹走，避免切屑缠绕刀具影响加工质量；内部气道做了密封槽设计，采用O型圈进行动密封与静密封，防止压缩空气泄漏导致进给压力不足。整体外形为细长圆柱结构，径向尺寸紧凑，可在狭小的多主轴并排安装场景下使用，相邻主轴的中心距可缩小至65mm，

　　适配高密度多轴钻孔单元的布局需求；轴向总长度可适配常规自动化设备的安装空间，后端伸出的接头部分预留有足够的管路安装空间，不会与设备其他结构产生干涉。在实际选型使用时，需根据钻孔直径、加工材质匹配对应的供气压力，加工铝合金材质时供气压力控制在0.5-0.6MPa即可满足进给需求，加工钢材时可适当提升压力同时降低进给速度，避免刀具崩损。主轴的旋转动力可通过后端的连接轴与外置气动马达或者伺服电机连接，根据加工需求调整转速范围，高速档适合钻削小孔径软质材料，低速大扭矩档适合加工硬质金属材料。
