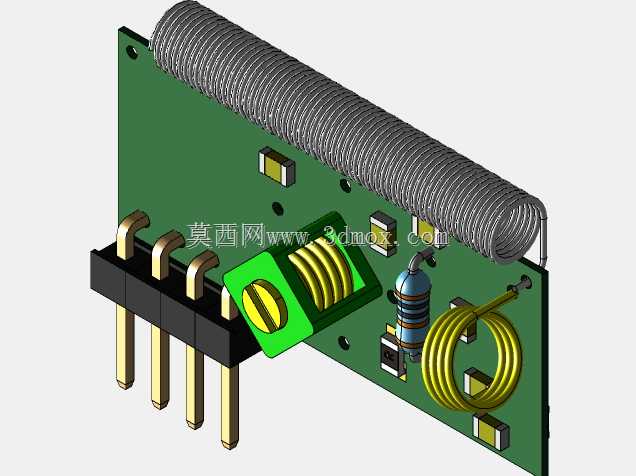

带弹簧天线直插式射频接收模块结构设计

　　这款直插式射频模块的结构设计，核心围绕小体积无线信号收发场景的安装适配需求展开，在做结构排布时优先考虑了板载天线的信号无遮挡要求，将螺旋弹簧天线布置在PCB板边缘的悬空位置，避免周边金属接插件、屏蔽元件对信号增益造成衰减，同时预留了同轴馈线的焊接固定位，可根据实际装机场景更换不同增益的外置天线，适配不同传输距离的使用要求。PCB板采用常规FR-4环氧玻纤基材，板厚选用1.6mm通用规格，边缘预留2.0mm直径的安装固定孔，可通过铜柱或螺丝直接固定在设备壳体内部的安装柱上，也可配合排针直接插焊在主控母板上，两种安装方式的边界尺寸都做了适配校核，排针选用标准2.54mm间距直插排针，引脚长度6mm，可兼容常规波峰焊工艺，

　　焊接后引脚露出母板背面的长度控制在1.5mm以内，避免与设备外壳或底层布线产生干涉。板上元件排布遵循信号流向规则，射频前端匹配电路紧邻天线馈点布置，缩短高频信号的传输路径，减少信号传输过程中的损耗，电源滤波元件布置在排针电源引脚的进线端，可有效滤除供电线路的纹波干扰，提升模块工作稳定性。板载的可调电感采用绿色塑封底座加一字调节槽结构，调试时可通过无感螺丝刀直接调整电感量，完成射频参数的匹配校准，无需拆解模块周边结构。模块整体外形为长条形结构，宽度方向控制在20mm以内，可嵌入到智能门锁、无线遥控开关、小型物联网采集终端等设备的狭窄安装空间内，安装时需注意天线周边10mm范围内不要布置金属结构件或大体积电解电容，

　　避免影响天线的谐振频率。在三维建模过程中，所有元件的封装尺寸都按照实际物料的标称公差做了偏移预留，排针的位置度公差控制在0.1mm以内，确保与母板插座的适配性，弹簧天线的螺旋圈数、线径、螺距都按照实际样品的参数建模，还原天线的实际外形轮廓，方便结构工程师在做整机布局时提前校核天线与壳体的间隙，避免装配时出现天线被壳体压变形的问题。板上的贴片电阻、电容元件都按照实际封装尺寸建模，元件与PCB板之间预留0.1mm的焊锡层厚度间隙，还原真实焊接后的装配状态，可调电感的调节槽位置做了突出标识，方便生产调试环节快速定位调节点。
