立式工业烘干固化烘箱结构设计

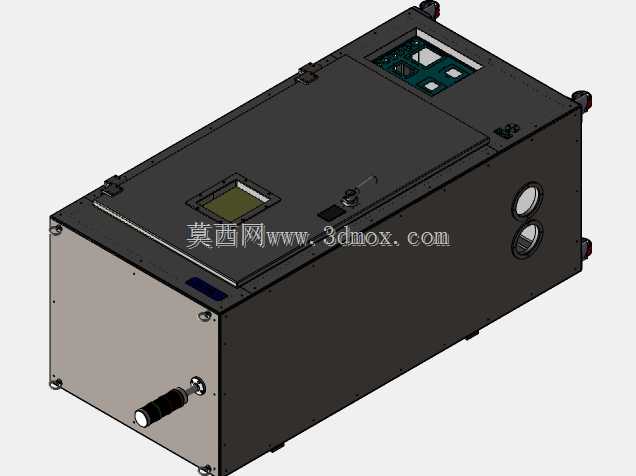

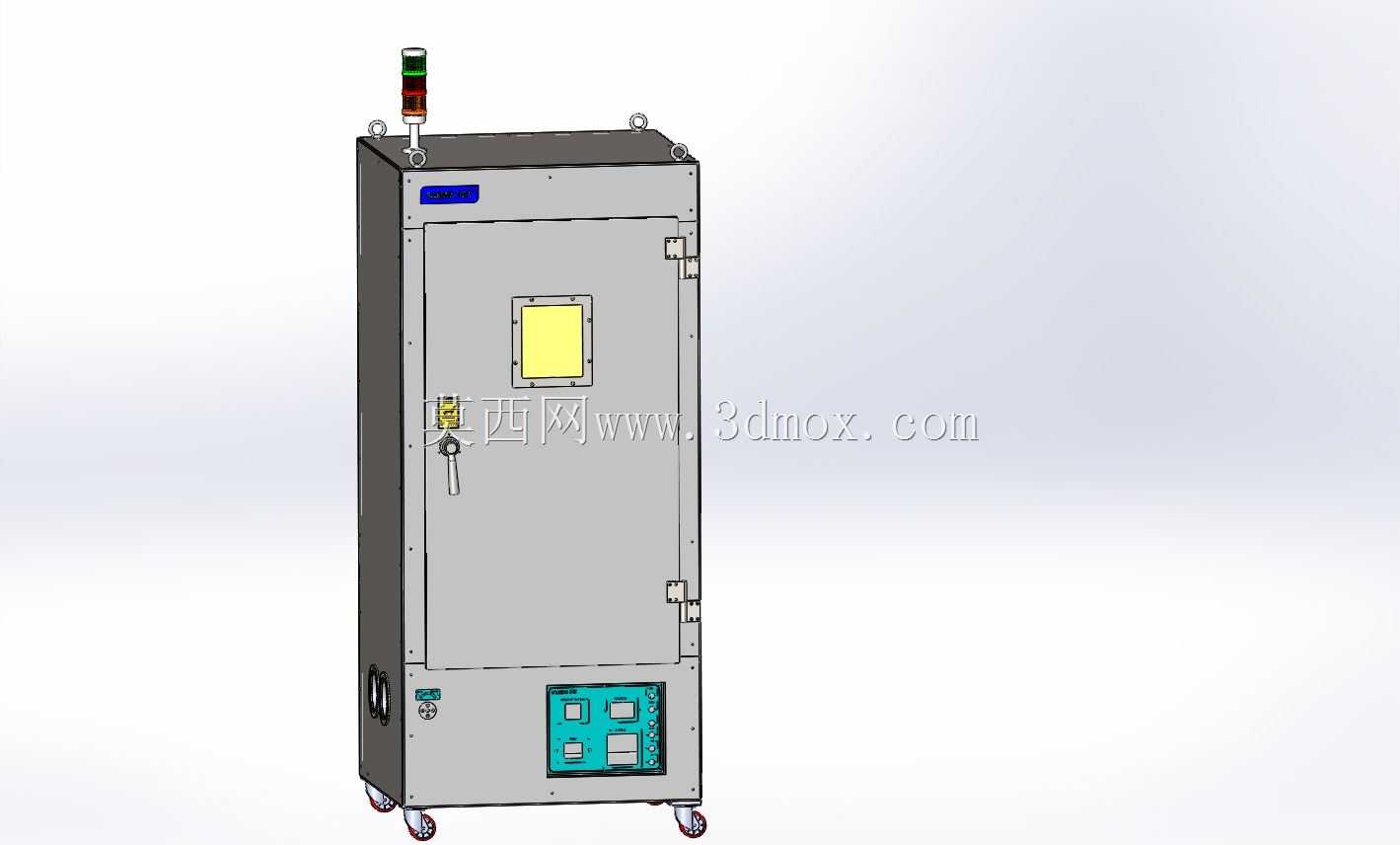

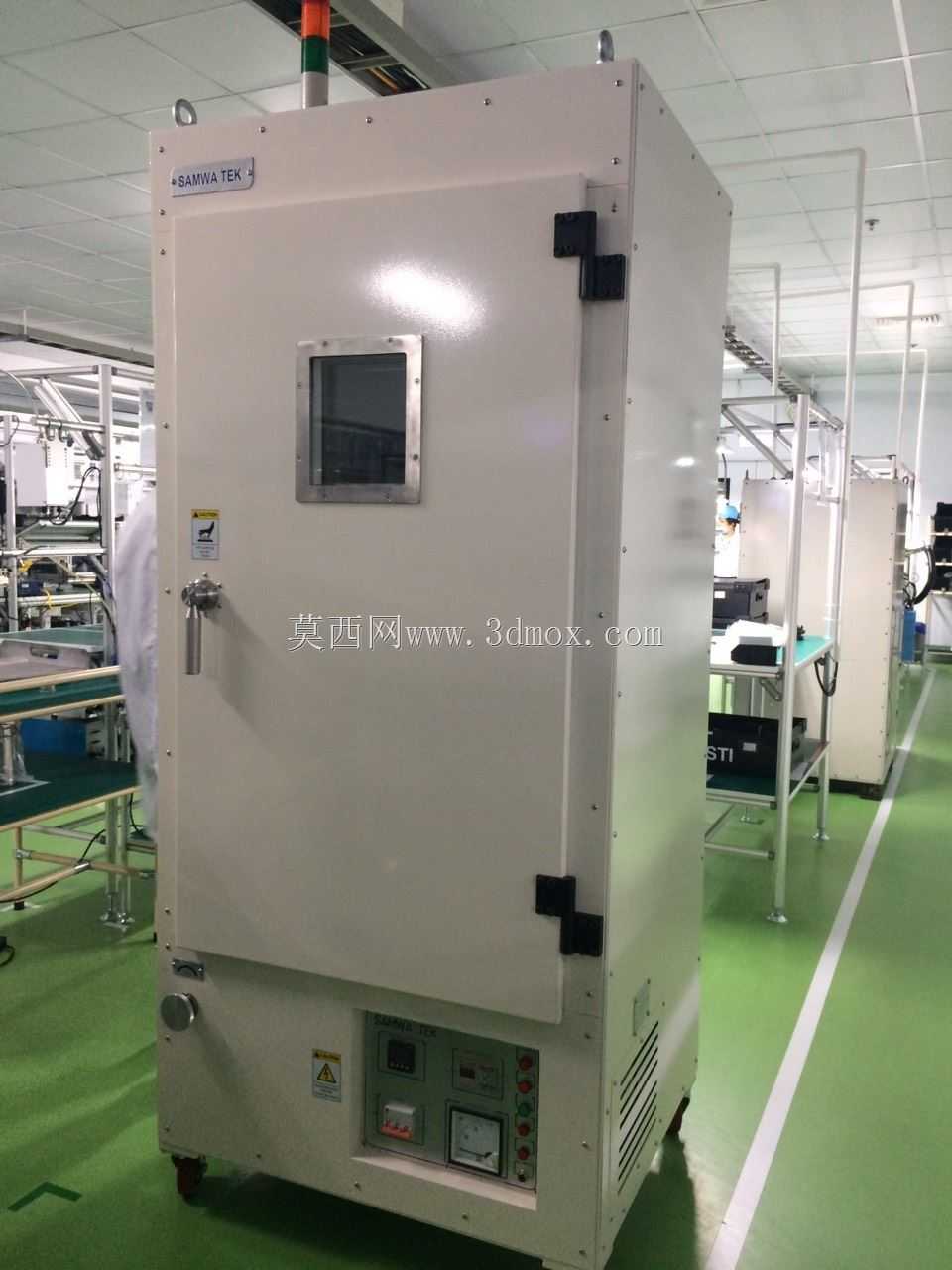

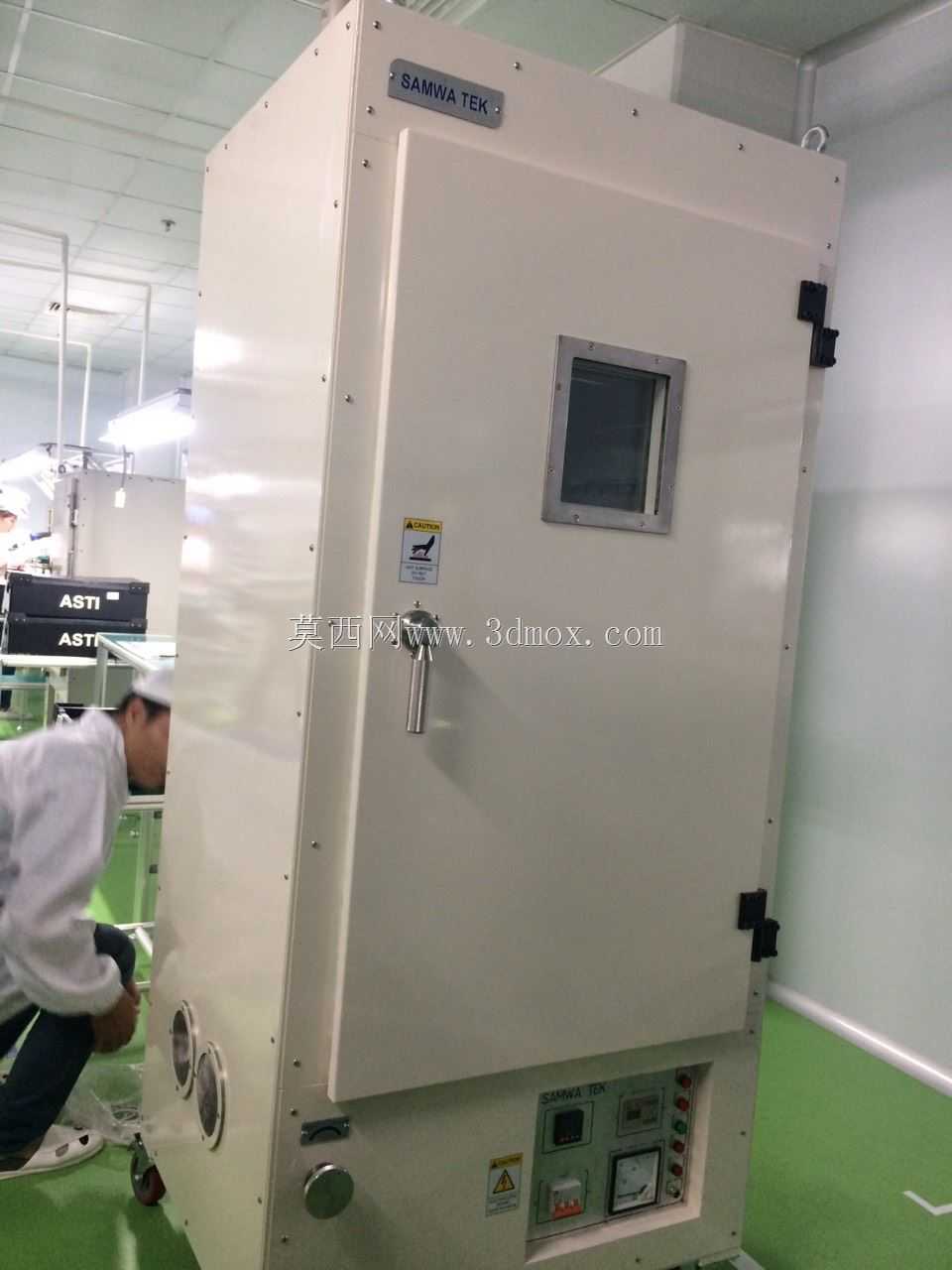

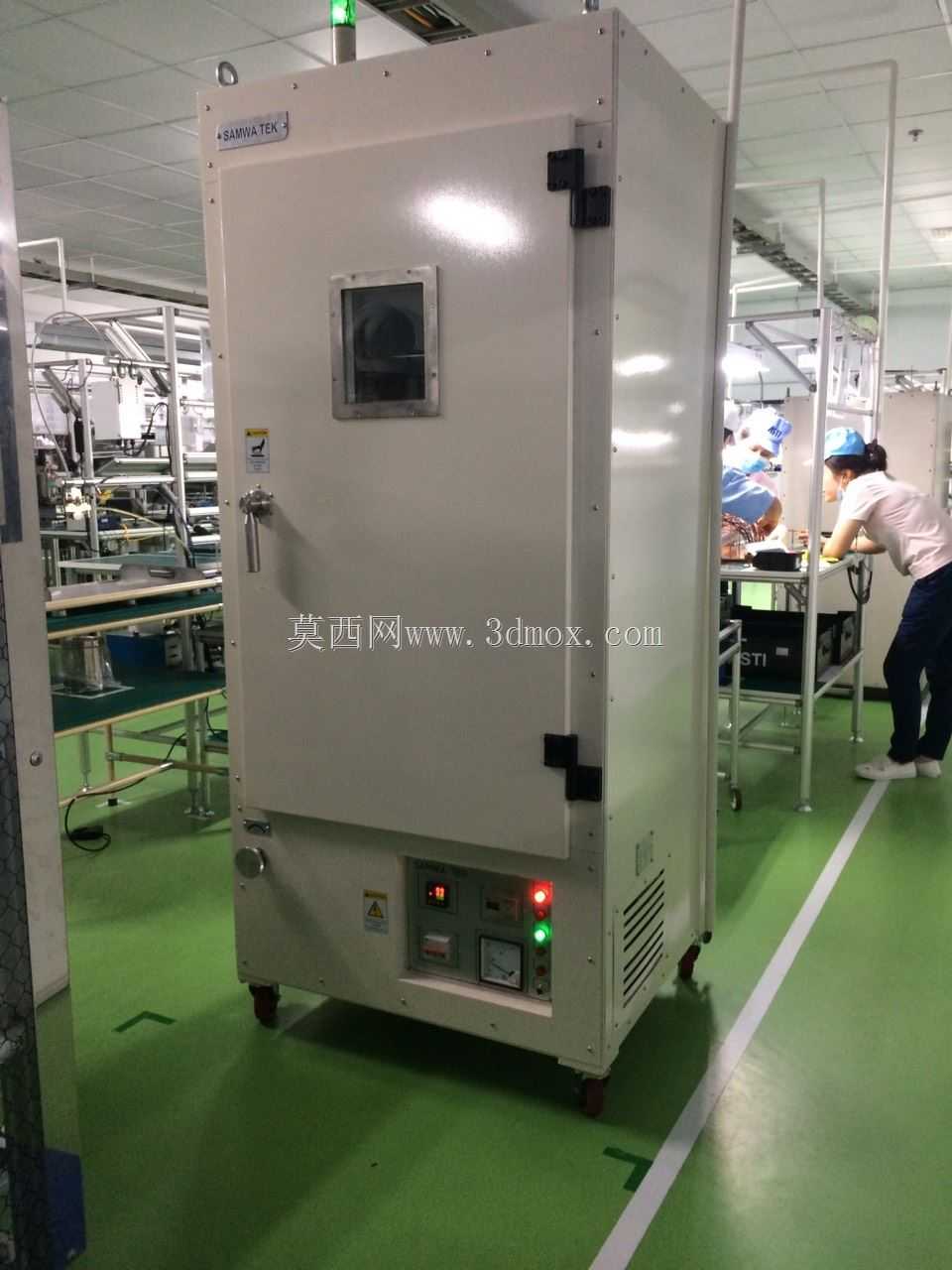

　　这款立式工业烘箱主要面向电子元器件老化、五金工件除氢、塑胶件定型固化、复合材料后固化等生产场景，在电子制造、五金加工、新材料试验、汽配生产等车间的工序段中承担批量工件的恒温热处理作业，可适配流水线旁的定点工位布局，也可独立作为实验室小批量试制的热处理设备使用。设备整体采用立式单开门柜体结构，底部配置万向脚轮带刹车结构，可满足车间内短距离移位与工位调整需求，顶部预留吊环结构，方便设备进场时的吊装就位，无需额外焊接吊装点位。从结构设计逻辑来看，柜体采用双层钣金夹保温棉的夹层结构，内层采用耐热不锈钢板减少长期高温工况下的氧化锈蚀，外层采用冷轧钢板喷塑处理提升耐刮擦与耐腐蚀性能，门框处配置多点锁扣结构，配合耐高温硅橡胶密封条，

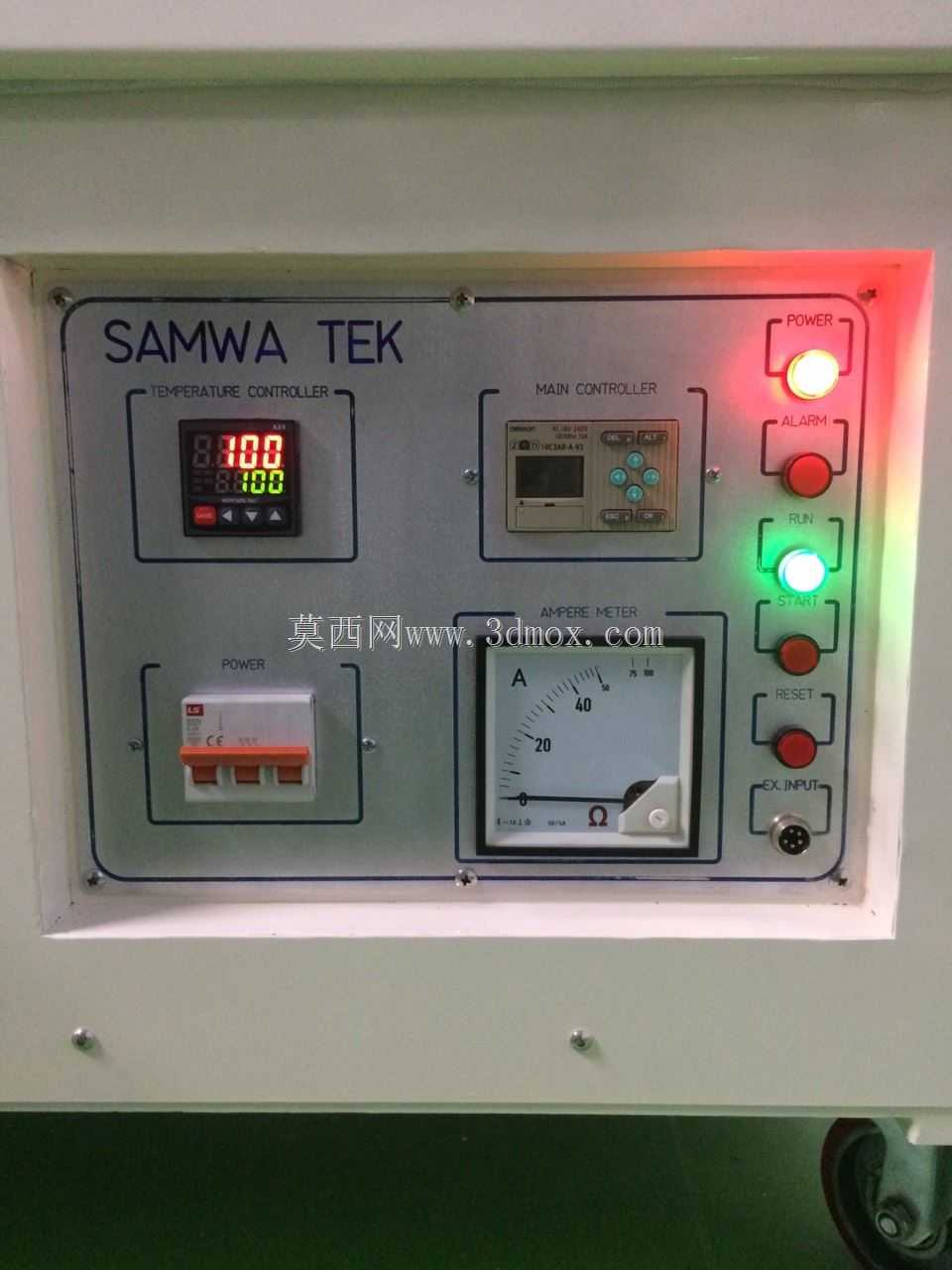

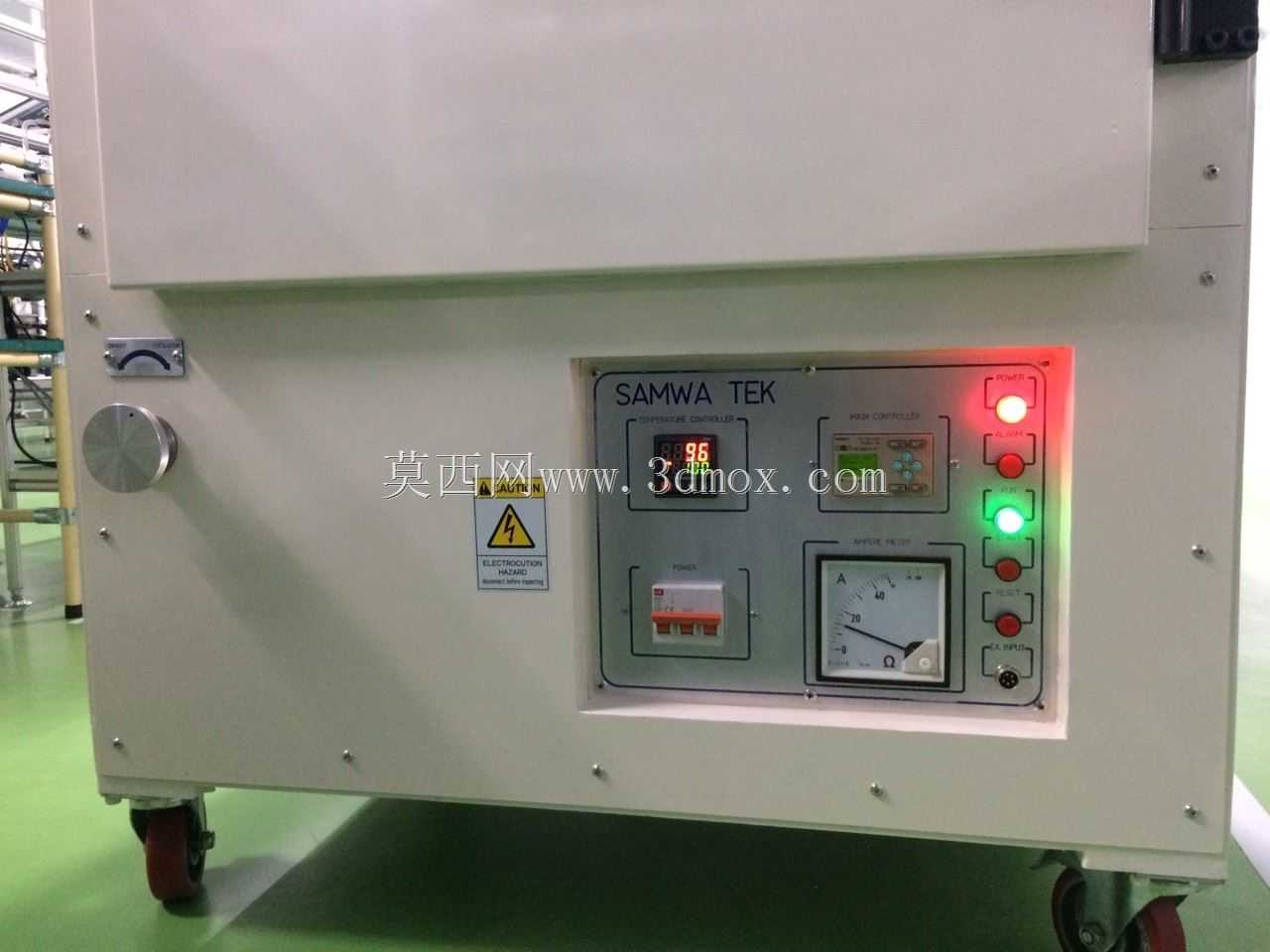

　　可保证关门后的腔体密封性，减少热量外泄降低能耗。门体中部开设双层钢化玻璃观察窗，无需开门即可观察内部工件的加热状态，避免频繁开门造成的腔体温场波动。设备顶部安装三色警示灯，可直观反馈设备运行、待机、故障三种状态，方便车间操作人员远距离识别设备工况。下部控制区域集成温控模块、开关按钮、参数调节按键与状态显示屏，所有操控元件集中布置在人体站立操作的舒适高度区间，操作人员无需弯腰或抬手即可完成参数设置与状态查看。腔体内部可根据加工工件的尺寸配置多层置物托盘，托盘采用冲孔不锈钢板制作，保证腔体内热风循环顺畅，避免局部温差异常。设计阶段充分考虑了设备的安装边界，整体宽度控制在单开门车间通道可通行的尺寸范围内，深度适配常规车间工位的摆放纵深，

　　背部预留散热与接线空间，无需额外预留过多安装间隙，可紧贴工位隔断摆放，充分利用车间有限的生产场地。设备侧部预留外接排风接口，可对接车间废气排放管路，将加热过程中工件挥发的少量废气统一排出，满足车间安全生产的环保要求。
