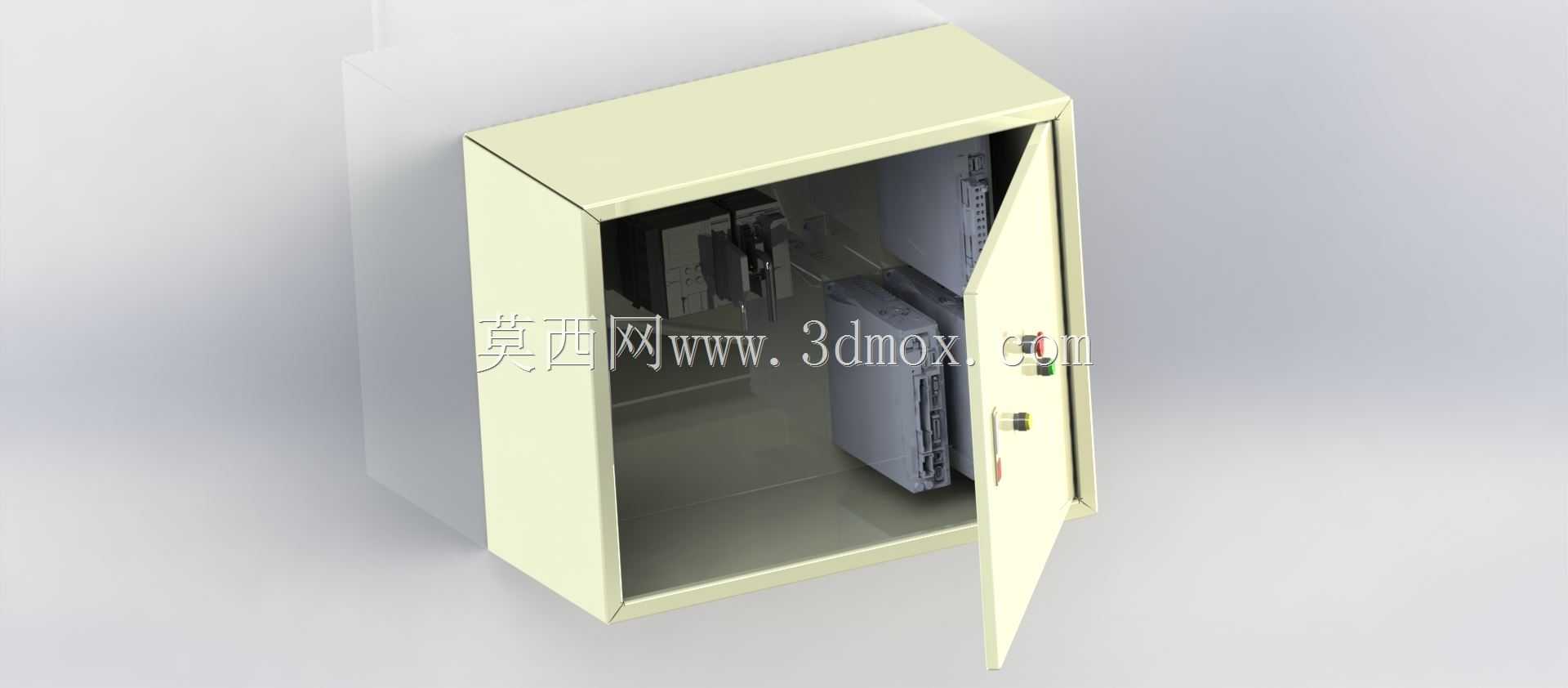

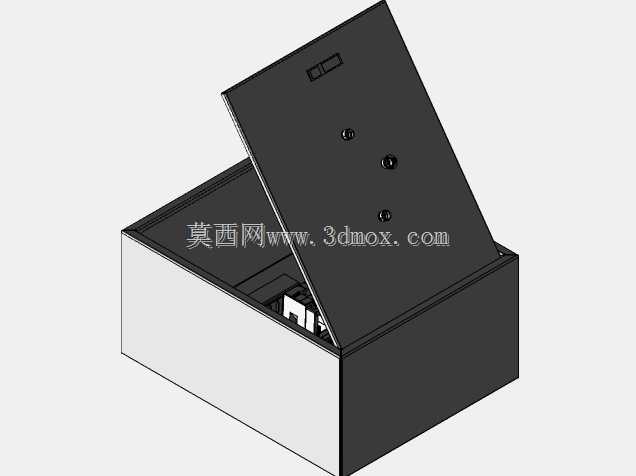

单开门壁挂式电气控制柜三维结构

　　这款单开门壁挂式控制柜主要面向工业现场低压电气控制场景设计，常见于车间生产线旁、自动化设备侧装、小型泵站配套等安装环境，用来承载伺服驱动器、断路器、接线端子排等核心电控元件，为内部电气部件提供防尘、防误触的物理防护，同时规整走线布局，方便现场运维人员检修操作。从结构设计来看，柜体采用冷轧钢板折弯拼焊的主体框架，门板侧边加装内嵌式门锁，闭合后可实现与柜体框架的紧密贴合，门板内侧预留了走线槽安装位，方便柜内控制线与门板上的按钮、指示灯部件走线衔接，避免开关门过程中拉扯线缆。柜体内部预留了标准DIN导轨安装位，可兼容常规尺寸的伺服驱动器、PLC模块、开关电源等元件的卡装固定，背板处预留了接地螺柱安装位，满足电气安全规范里的柜体接地要求，

　　柜体上下侧均预留了敲落孔位，可根据现场进线方向选择顶部或底部穿线，适配不同的布线施工需求。安装边界上，这款柜体采用壁挂式安装设计，背部预留四个挂装孔位，可直接通过膨胀螺栓固定在混凝土墙面或设备配套的安装立板上，安装时需预留门板全开的操作空间，避免开门角度不足影响内部元件调试，柜体深度设计充分考虑了常规伺服驱动器的安装深度，元件安装后与门板内侧保留足够的安全间隙，不会出现关门时挤压线缆或元件旋钮的问题。设计过程中重点考量了钣金折弯的工艺可行性，所有折边均预留了合理的折弯半径，避免加工过程中出现板材开裂问题，柜体拼焊处做了打磨平整处理，表面可做喷塑处理提升防腐蚀能力，适配车间多粉尘、轻度潮湿的使用环境。柜内的元件排布遵循强弱电分离的原则，强电回路元件与弱电控制信号元件分区域安装，减少电磁干扰对伺服控制信号的影响，走线槽的排布预留了30%以上的冗余空间，方便后续现场改造时新增线缆敷设。
