带衬套定位安装基座组件结构设计

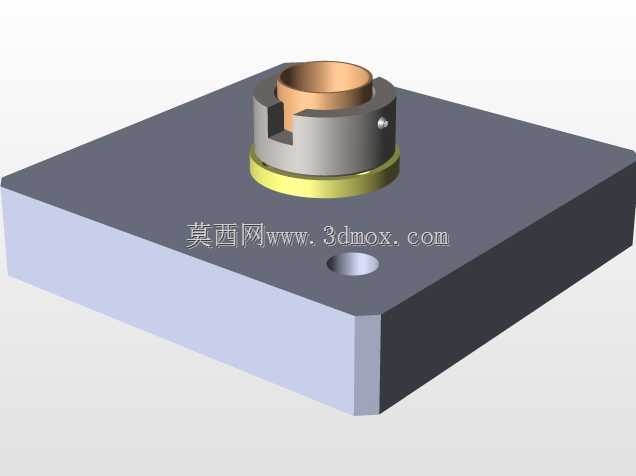

　　这套定位安装基座组件，核心应用场景集中在通讯设备装配、小型精密工装工位的定位环节，主要承担轴类零件的径向定位、轴向承托功能，在需要频繁插拔更换定位销、导向轴的工位上，这类结构能大幅降低基座本体的磨损速率，延长整套工装的维护周期。从结构设计逻辑来看，基座本体采用方形板式结构，底部预留沉台安装位，板体上加工的通孔用于穿装固定螺栓，可直接固定在工装台板或者设备安装面之上，安装时不需要额外加工复杂的适配槽位，只要保证安装面平面度公差在0.05mm范围内，就能满足组件的装配精度要求。中间嵌套的铜质衬套是核心的功能件，衬套与外层钢质固定座采用过盈配合压装，固定座侧面加工有紧定螺钉孔，装入衬套后拧入紧定螺钉可防止衬套在反复插拔受力时发生转动、

　　轴向窜动；固定座底部设置的黄色垫圈为调整垫片，可根据实际装配的轴件长度公差，选配不同厚度的垫片来调整衬套的伸出高度，适配不同行程的定位需求。衬套本身采用锡青铜材质，自润滑性能优异，在无额外加油润滑的工况下，也能承受每分钟30次以内的反复插拔摩擦，不会出现咬合、拉毛轴件表面的问题。外层固定座与基座板之间采用台阶孔定位，压装后固定座的法兰面与基座板表面完全贴合，受力时不会出现偏载倾斜。从安装边界来看，方形基座的边长尺寸适配多数小型通讯类工装的安装间距，板体厚度足够承受100N以内的径向侧向力，不会在受力时发生板体变形；衬套的内孔公差按照H7级精度加工，适配g6公差级别的导向轴，装配后间隙控制在0.01-0.025mm之间，

　　既保证轴件滑动顺畅，又不会出现过大的定位间隙影响装配精度。在实际产线应用中，这类结构常被用在通讯连接器插拔测试工装、小型电子元件压装工位的导向定位环节，相比直接在钢板上加工导向孔的结构，可更换的铜衬套能将维护成本降低60%以上，当衬套磨损超差时，只需要拧松紧定螺钉更换衬套即可，不需要拆卸整块基座重新加工，大幅缩短产线停机维护的时间。设计时特意将固定座的开槽方向对准工位的主要受力方向，让紧定螺钉不受剪切力，只承担防转功能，避免长期受力下螺钉断裂失效；基座板上预留的小直径通孔为定位销孔，安装时先穿入定位销确定基座的准确位置，再拧入固定螺栓，能避免螺栓锁紧时基座出现位置偏移，保证衬套的中心位置与工位的作业中心完全重合。
