通讯设备用紧凑型回转式固定锁紧装置

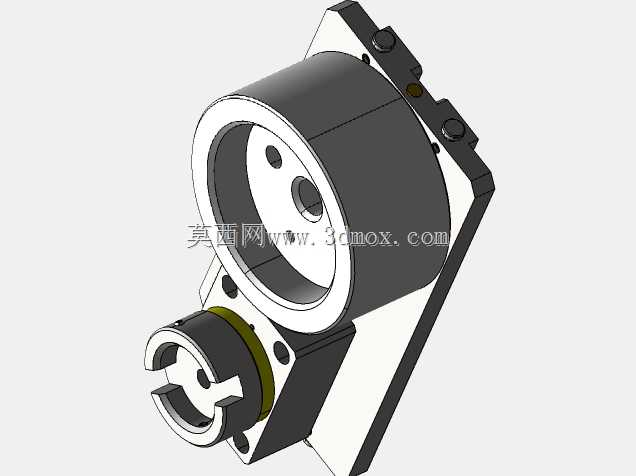

　　这款固定装置主要面向通讯类生产及测试场景设计，可直接集成在通讯模组装配线、信号模块校准工站、小型通讯部件老化测试架中，作为带回转需求的部件承载锁紧单元使用，解决通讯类精密部件装配过程中既要实现角度调整、又要保证定位后无窜动的实际工况需求。从结构设计逻辑来看，装置采用L型一体化安装基板作为承载主体，基板上预留的两组沉头安装孔可直接适配工站台板的T型槽或预设螺纹孔，安装时无需额外加工转接板，可直接将基板贴合安装面完成固定，安装边界控制紧凑，整体外轮廓占用安装面尺寸不超过120mm*80mm，垂直安装面方向的总高度控制在70mm以内，不会对周边的走线槽、气动管路排布造成干涉。主体承载部分采用大直径中空回转座设计，

　　中空内孔直径预留40mm通径，可直接穿过通讯模组的射频连接线、供电排线，避免线束在部件回转过程中出现弯折磨损，回转座与基板之间采用高精度轴孔配合，径向跳动量控制在0.02mm以内，保证回转过程中承载的通讯部件不会出现偏心晃动。前端的快锁接头采用开口C型卡槽结构，搭配内置的弹性阻尼环，可直接卡接直径匹配的通讯部件定位轴，推入即可完成预固定，回转到目标角度后，通过基板侧部的两颗紧定螺钉即可完成回转座的角度锁死，锁死后可承受不超过15N·m的侧向扭矩，满足通讯部件装配时的按压、插件、螺丝锁附等操作的受力需求。设计过程中特意将锁紧操作件布置在装置的侧上方，操作人员站在工站正面即可伸手完成锁紧与释放操作，无需探身到装置背面操作，

　　符合装配线的人机工程要求。装置的所有棱角处均做了R2以上的倒角处理，避免操作过程中刮伤通讯部件的外壳涂层或是划伤操作人员手部，外露的金属配合面均做了发黑防锈处理，可适应生产车间存在少量助焊剂挥发、空气湿度偏高的使用环境，长期使用不会出现锈死无法转动的问题。在实际选型适配时，可根据所承载通讯部件的重量调整回转座内部的阻尼衬套材质，承载重量低于1kg时可选用POM衬套实现免润滑顺畅回转，承载重量在1-3kg区间时可更换铜基含油衬套，提升承载能力的同时仍可保证长期使用无需频繁维护。
