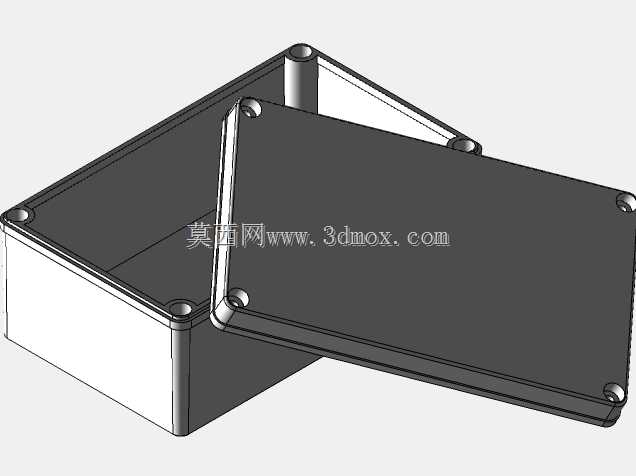

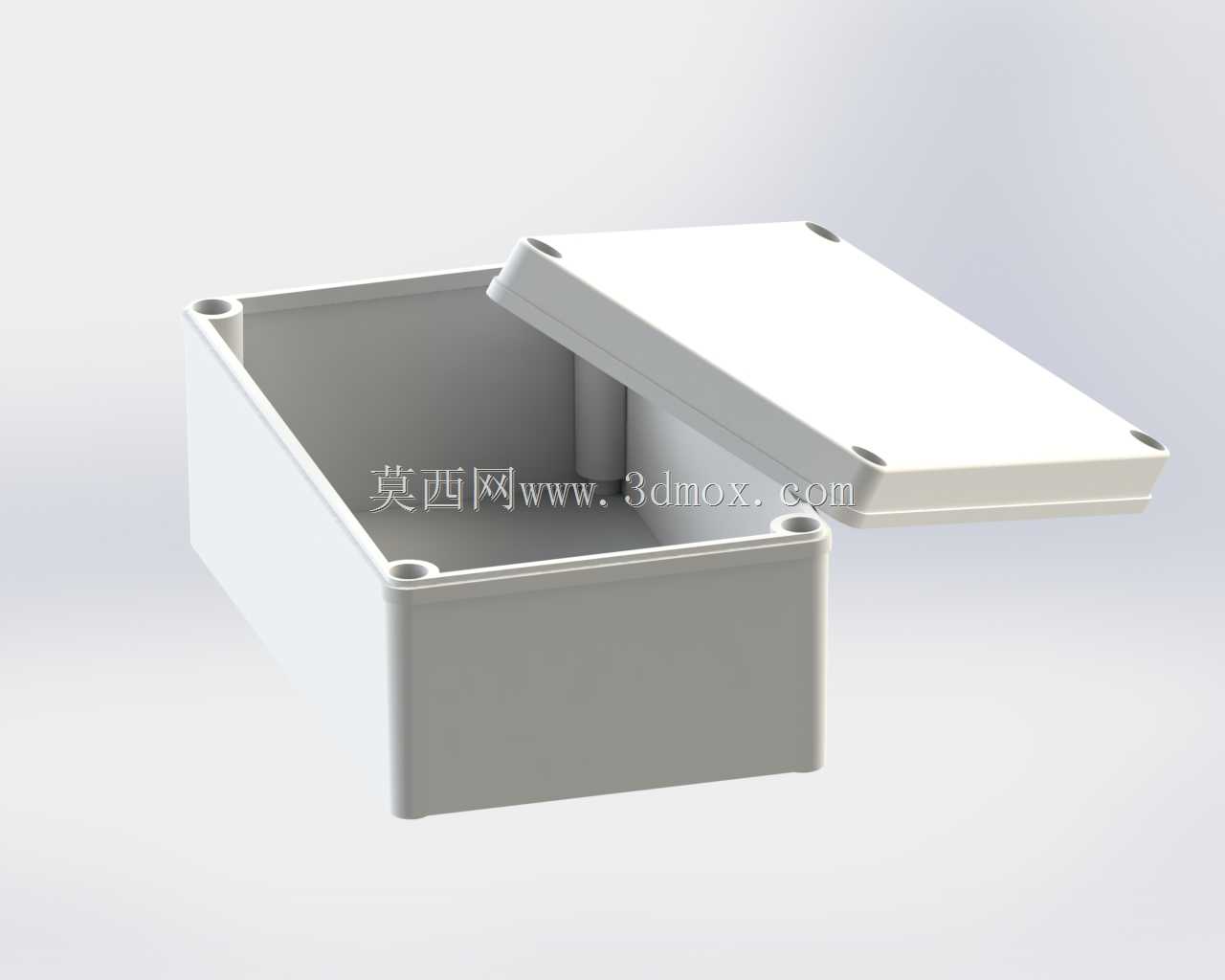

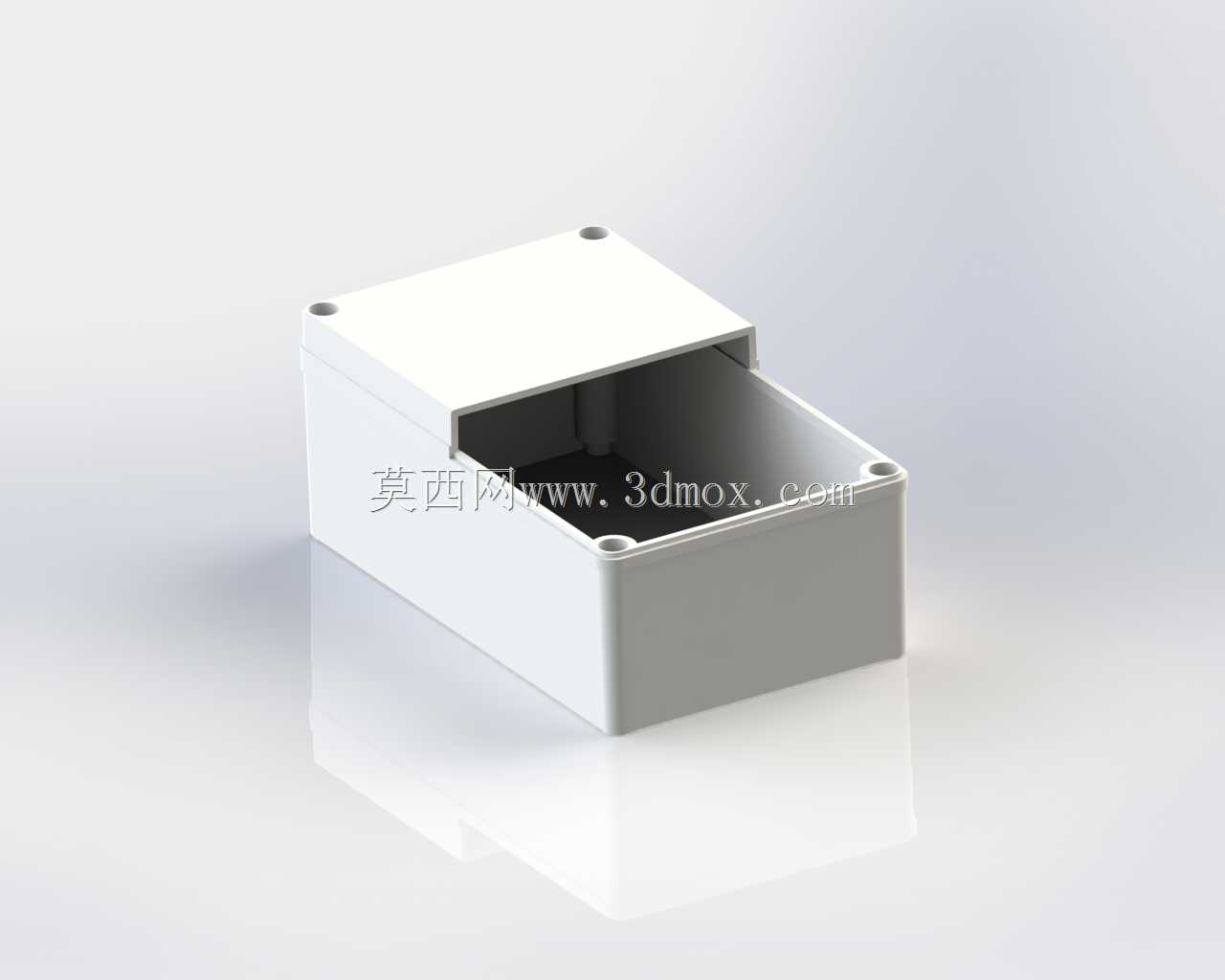

户外防水塑料接线盒壳体结构设计

　　这款接线盒壳体主要面向户外电气布线、工业设备内部线路转接、低压配电分支等场景使用，日常在户外监控布线、景观灯线路接驳、车间设备控制回路分线、通讯基站室外走线防护等工况下都能见到这类结构的应用，核心作用是为内部的接线端子、线路接头提供物理防护，隔绝外界水汽、粉尘、外力磕碰对线路连接点的影响，避免线路短路、接头氧化松动等故障。从结构设计来看，盒体与盒盖采用分体式扣合结构，盒体上口边缘设置整圈密封槽，可配套嵌入橡胶密封条实现IP65级以上的防护能力，盒体四角的安装柱做了加厚处理，既可以作为盒盖螺丝的固定柱，也能在盒体安装时提供足够的锁附强度，避免安装锁紧时壳体开裂。盒体侧壁预留了标准的敲落孔位，用户可根据实际走线方向和线缆直径，

　　敲开对应位置的孔位安装防水电缆接头，不需要额外在壳体上开孔加工，降低现场施工的工作量。设计时充分考虑了注塑成型的工艺要求，所有转角位置都做了均匀的圆角过渡，既减少注塑时的应力集中问题，也能避免直角位置积尘、积水，同时提升壳体整体的抗冲击能力，安装柱的位置做了加强筋连接到盒体内壁，即使在低温环境下锁紧螺丝，也不容易出现柱体断裂的问题。外形尺寸上这款壳体属于通用型中等规格，内部净空间足够容纳3-5组接线端子排，或者小型的线路转接PCB板，安装孔位的间距符合常规电气安装的标准尺寸，既可以用膨胀螺丝直接固定在墙面、设备机架上，也可以搭配专用的安装支架固定在走线杆上，安装边界留足了螺丝锁紧的操作空间，不需要特殊工具就能完成装配。

　　盒盖的内表面做了平整处理，可根据需求粘贴标识标签或者安装小型的指示灯、按钮，盒体内部的底面预留了端子安装的凸台，不需要额外增加安装垫块就能直接固定标准导轨或者端子座，整体结构没有冗余的设计，在满足防护强度要求的前提下尽可能压缩了壳体壁厚，控制材料成本的同时也减轻了整体重量，适合批量生产应用。
