米思米规格电缆扎带固定夹具结构设计

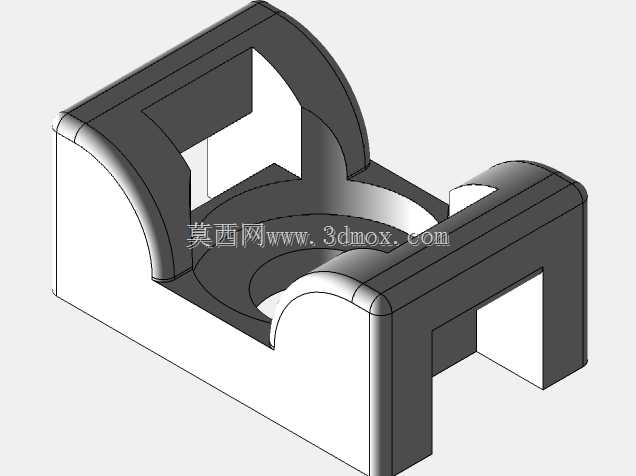

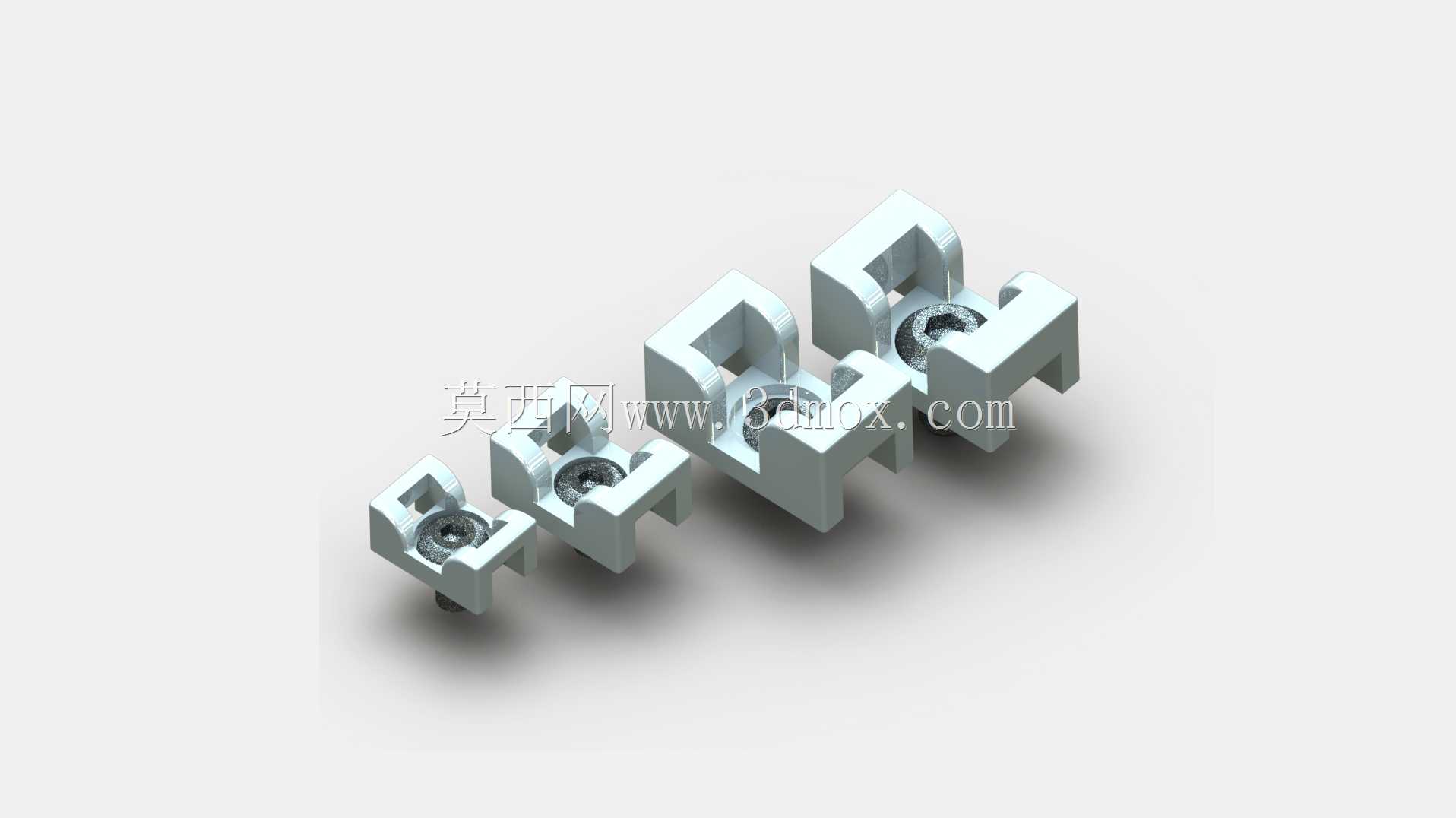

　　这类电缆扎带夹具常应用在电气柜内部布线、自动化设备走线排布、通讯基站线缆整理场景中，核心作用是将扎带捆束后的线缆组牢牢固定在安装基板上，避免设备运行过程中线缆受振动移位、拉扯，导致接线端子松脱、线缆外皮磨损引发的短路或信号传输故障。不同于普通粘贴式理线座，该系列夹具采用螺钉锁紧的安装结构，适配KR5G5-100P、KR5G6-100P、KR5G7-100P、KR5G8-100P四个规格，对应不同宽度的扎带与不同线径的线束固定需求，单座可承载的束线拉力远高于粘胶类固定件，适合在有持续振动的工业设备内部长期使用。从结构设计来看，夹具主体采用带卡槽的U型开口结构，扎带可直接从开口侧卡入定位槽，无需提前穿入扎带再固定座体，

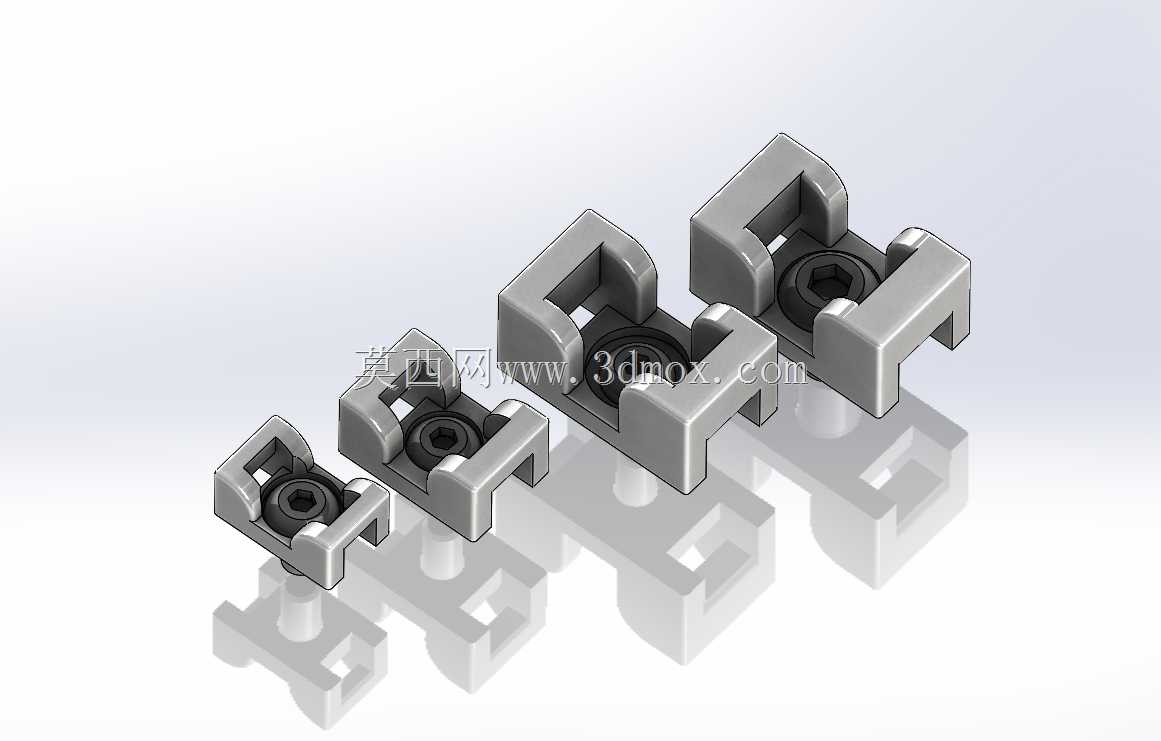

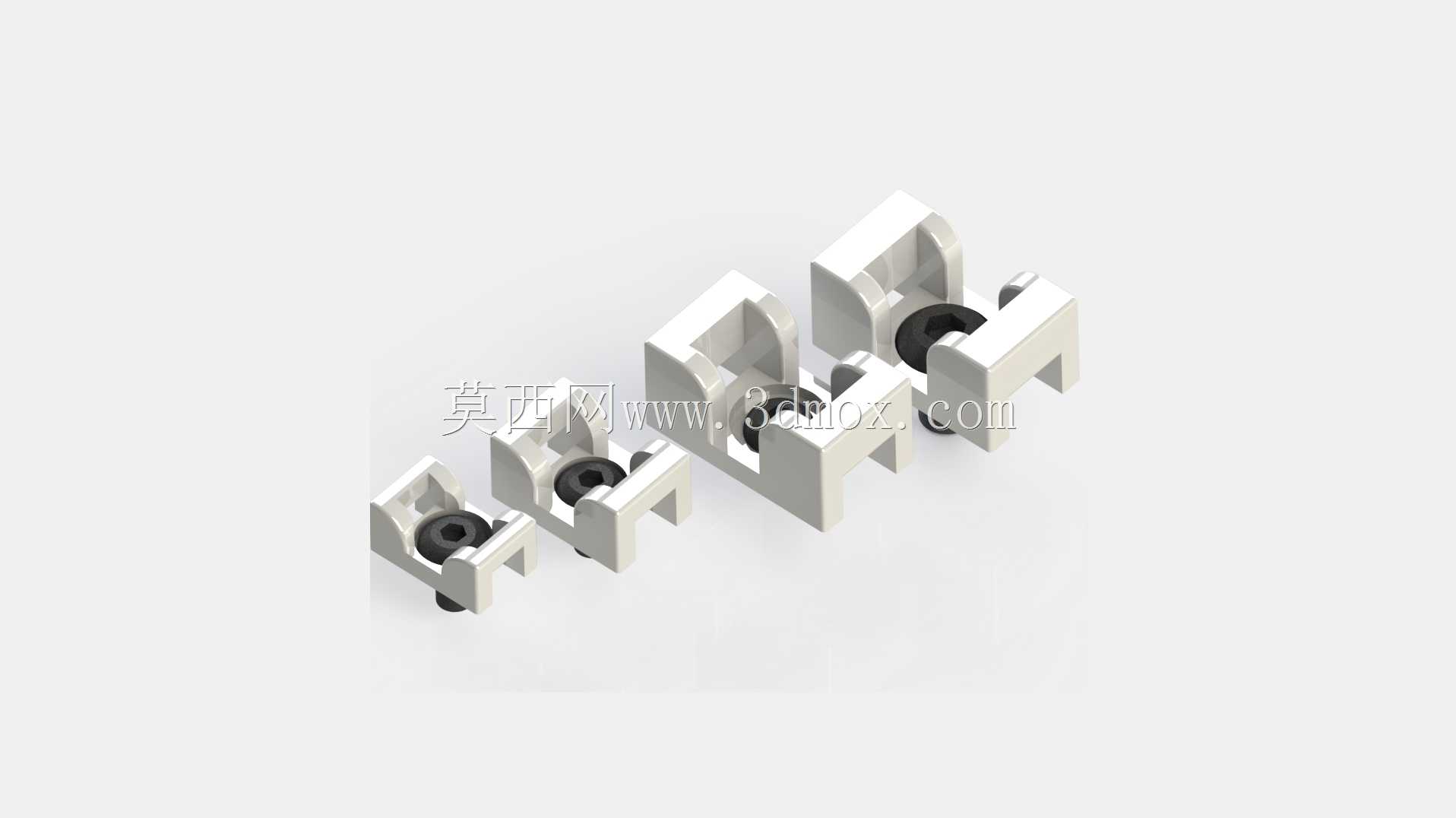

　　现场布线时可先完成座体的螺钉安装，再整理线束捆扎扎带后卡入夹具，能大幅提升现场布线的装配效率。座体中间预留了内六角螺钉的安装沉孔，螺钉锁紧后头部完全沉入座体平面以下，不会突出干涉周边线束或其他元器件，安装孔位的尺寸适配常用的M4、M5内六角圆柱头螺钉，安装时可根据基板厚度选择对应长度的螺钉，保证锁紧后座体无晃动。外形上四个规格的夹具整体轮廓随适配扎带宽度递增，最小规格的座体宽度仅适配5mm宽度扎带，适合固定传感器信号线、控制线这类细线束，最大规格适配8mm宽度扎带，可固定动力电缆、多芯通讯线缆这类直径较粗的线束，所有规格的座体安装面都做了平整处理，与安装基板贴合时无间隙，长期使用不会因积尘、积液导致座体底部锈蚀。

　　设计时还考虑了扎带的防脱结构，U型卡槽的开口处做了向内的限位凸边，扎带卡入后即使受线束拉扯力也不会从卡槽内脱出，无需额外的固定件约束扎带，同时卡槽内部做了圆弧过渡，不会切割扎带本体，避免长期受力后扎带在卡槽位置断裂。安装边界上，每个规格的座体都预留了足够的螺钉操作空间，相邻两个夹具安装时的中心距只需大于座体最大宽度2mm即可，不会出现螺钉安装工具与相邻座体干涉的问题，在密集布线的场景下可最大化利用安装板的空间，排布更多的固定点，保证每一段线束都有可靠的固定支撑，不会出现线缆悬空晃动的情况。
