工业产线自动涂胶粘合执行机构设计

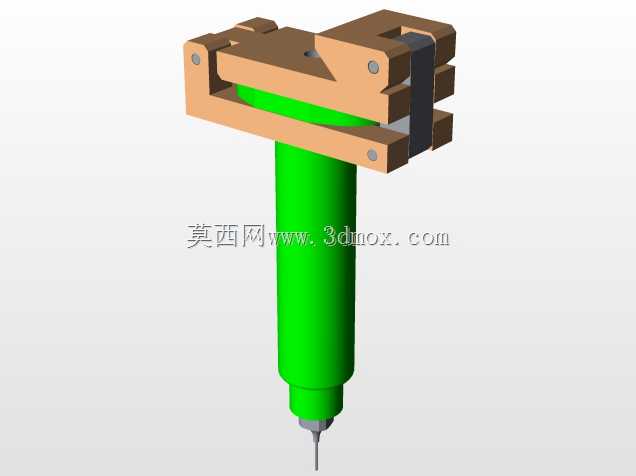

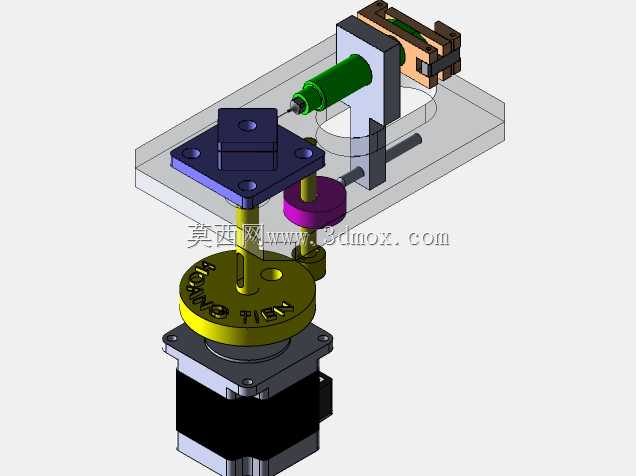

　　这套粘合执行机构主要面向3C电子组装、小型五金件胶接、包装辅料贴合等连续生产场景，可直接集成在倍速链产线的对应工位，替代传统人工手持涂胶、对位压合的作业模式，解决人工操作带来的涂胶量不均、对位偏移、压合力度不一致等常见工艺问题。从结构设计逻辑来看，整套机构采用模块化拆分思路，分为胶液供给单元、涂胶执行头、工件定位载台、压合保压组件四个核心部分，各单元通过标准安装接口连接，可根据不同工件的胶接需求单独更换对应模块，无需整体重构机构架体，适配多品种小批量的柔性生产需求。涂胶执行头采用可调行程的滑台搭载，出胶嘴的位置可通过千分尺旋钮做XYZ三个方向的微调，微调精度控制在0.1mm级别，能够适配不同形状粘接面的走胶轨迹需求，针对窄边粘接、

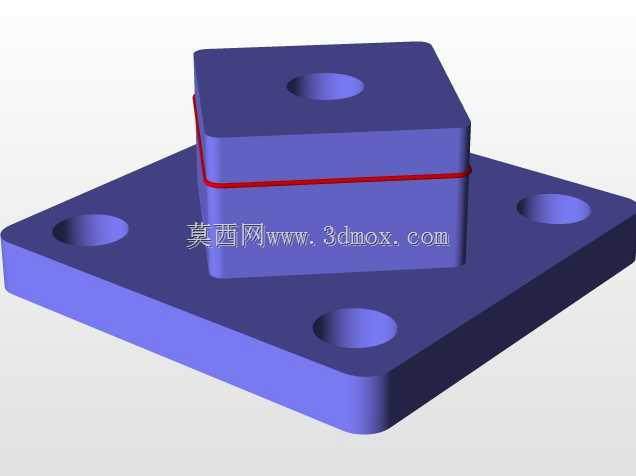

　　点阵涂胶、连续线涂胶等不同工艺要求，仅需更换对应口径的出胶嘴即可完成切换，无需调整整体安装位置。工件定位载台设计了快换式定位夹具，针对不同外形的待粘接工件，可快速更换仿形定位块，定位块采用硬质阳极氧化铝材质，兼顾耐磨性能与定位精度，载台下方设置了缓冲阻尼结构，在压合过程中可自动补偿工件厚度公差，避免硬压导致的工件表面损伤或胶层被过度挤压溢出。压合保压组件采用恒力输出结构，可根据胶黏剂的固化特性调整压合力大小与保压时长，压合头接触面包覆硅胶垫层，保证压合面受力均匀，不会出现局部压力过大导致的工件变形问题。整套机构的安装边界预留了标准的设备安装孔位，可直接固定在4040系列铝型材搭建的产线机架上，整体横向占用空间不超过300mm，

　　纵向安装高度可根据产线实际输送高度做上下调整，不需要对现有产线做大规模改造即可完成集成。在实际应用中，该机构可搭配胶阀控制器实现出胶量的精准控制，针对不同粘度的胶水调整出胶压力与回吸量，避免胶液拉丝污染工件非粘接区域，机构的运动部件均设置了防尘护罩，可适配车间内有少量粉尘的生产环境，日常维护仅需定期清理出胶嘴残留胶液、检查滑台润滑状态即可，整体维护成本较低。针对通讯类小型零部件的组装场景，该机构可适配屏幕与中框粘合、密封胶条贴合、小五金件胶接固定等多类工序，涂胶轨迹可通过调整滑台行程挡块做快速设定，无需复杂的编程操作，适合中小规模制造车间的快速部署需求，相比人工涂胶压合的作业模式，可将胶接工序的良率提升15%以上，同时降低操作人员的劳动强度，减少胶液直接接触对操作人员带来的健康影响。
