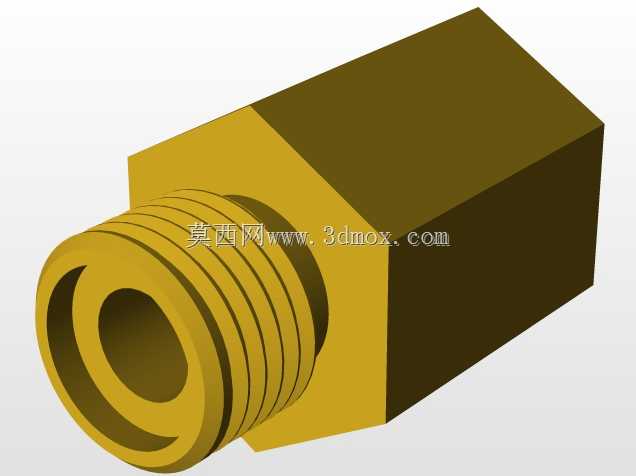

外螺纹方形连接液压油路接头结构

　　这款方形外螺纹接头主要应用在液压系统的油路布设场景中，常见于小型液压站、集成阀组的外接油口位置，承担油路连通、介质导流的核心作用，适配硬管、软管的端向连接需求，可在常规矿物液压油、乳化液等介质工况下稳定工作。从结构设计来看，接头采用一端外螺纹、一端方形本体的构型，外螺纹段加工有标准连续牙型，螺纹根部做了退刀槽处理，既保证螺纹旋合时的有效啮合长度，也避免螺纹末端应力集中导致的断裂风险；内孔为等径直通孔，孔口边缘做了微小倒角，去除加工毛刺的同时，也能在管路对接时减少对密封件的刮擦损伤，降低装配阶段的密封失效概率。方形本体的设计并非随意选型，相比常规六角接头，方形结构在狭小安装空间内更易适配狭窄的扳手操作边界，当安装位置周边存在其他阀件、

　　管路干涉时，方形的两个平行夹持面可以让活动扳手以更小的回转角度完成锁紧操作，不需要预留六角接头所需的60度扳手回转空间，在集成度较高的阀组安装面上优势明显。接头的外形尺寸经过适配优化，外螺纹段的长度匹配常规管接头的旋合深度要求，方形本体的厚度与螺纹公称直径形成合理比例，既保证本体有足够的结构强度承受管路内的介质压力，也不会因为本体过大占用多余的安装空间，安装时方形本体的端面可作为密封贴合面，适配组合密封垫、O型圈等多种密封形式，端面的平面度加工要求控制在合理范围内，保证压紧后密封面无渗漏间隙。从建模逻辑来看，该模型优先完成内孔流道的主体构建，再通过拉伸特征生成方形本体与外螺纹的基础轮廓，外螺纹采用真实牙型扫描建模而非装饰螺纹线，

　　能直观呈现螺纹的啮合状态，方便设计人员核对螺纹规格、干涉检查时判断相邻部件的间隙是否满足装配要求，模型的倒角、退刀槽等工艺特征均做了还原，可直接用于装配模拟、管路走向校验，也能作为接头选型时的结构参考，帮助设计人员提前预判安装过程中可能出现的扳手空间不足、密封件匹配错误等问题，减少现场装配时的整改工作量。在实际使用中，这类接头常搭配直通式油路板使用，方形本体的侧面可作为定位基准，在批量安装时能快速对齐接头方向，保证外接管路的走向统一规整，也方便后期维护时的拆卸操作，不需要反复调整接头角度就能完成管路拆装。
