双工位龙门式直线传动运动模组结构

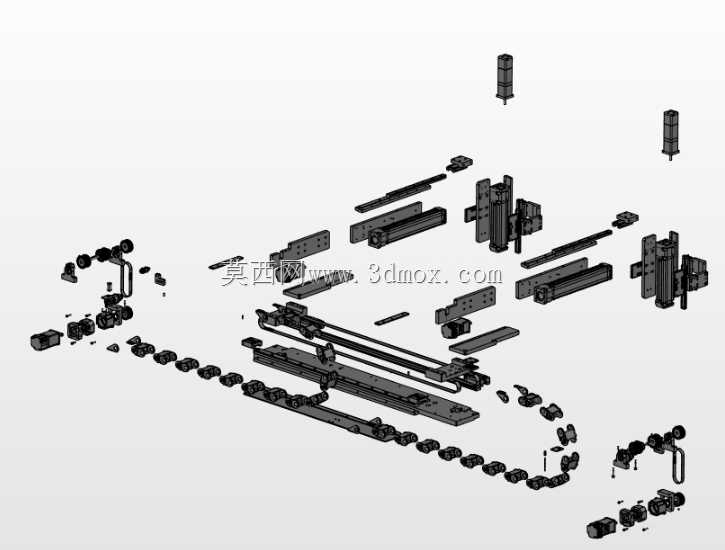

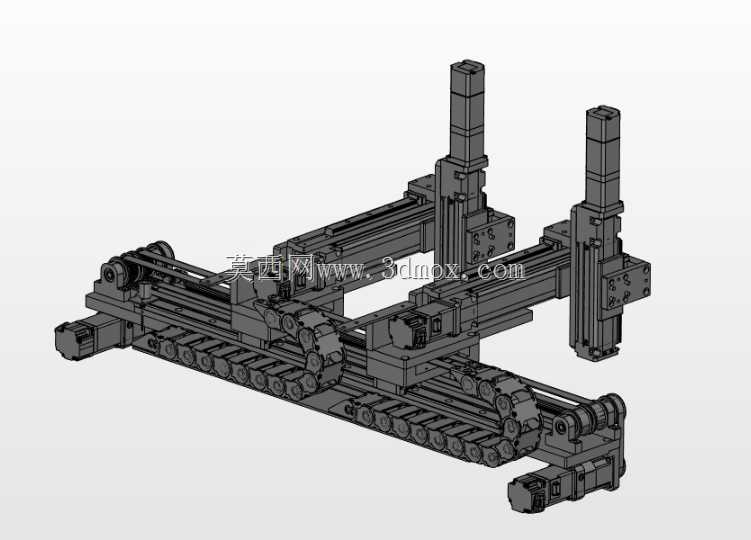

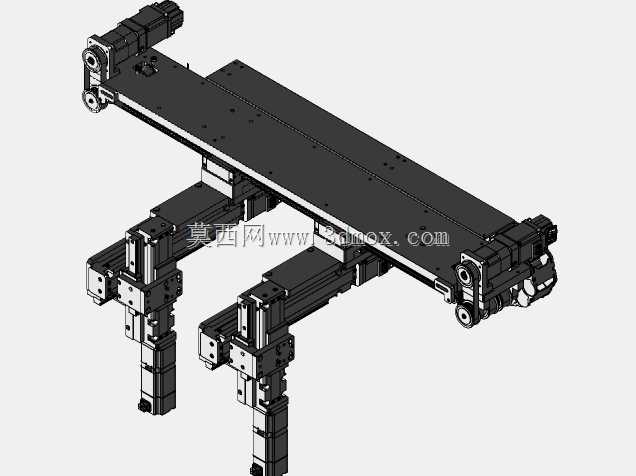

　　这套双轴龙门传动结构，是面向3C电子组装、精密点胶、视觉检测工位开发的核心执行部件，日常在产线中承担多工位快速移位、精准定位的作业任务，可同时搭载两组执行末端完成并行工序，相比单轴模组能压缩近四成的工位节拍时间，适配中小尺寸工件的高速搬运、装配作业场景。从结构布局来看，整体采用双X轴平行架设的龙门架构，两根X向线性导轨平行固定在底部安装基座上，导轨侧方配套同步带传动副，配合端部的伺服驱动单元实现长行程水平方向的往复运动；Y向滑座跨接在两根X轴滑块之上，自身集成独立的传动与导向结构，可沿X轴行程范围内任意位置停留，两个独立的Z向升降轴分别安装在Y向滑台的两个安装位上，每个Z轴都自带独立的驱动与导向组件，可单独完成升降动作，

　　也可通过轴间联动实现空间内的任意轨迹走位。设计阶段优先考虑了安装边界的适配性，底部安装面预留了标准的T型槽与螺纹孔位，可直接固定在铝型材机架或者钢制焊接台面上，X轴的有效行程可根据产线工位间距灵活调整，不需要改动主体安装结构就能适配不同长度的作业线体；Y轴的跨距经过受力校核，在Z轴搭载5kg以内执行末端的情况下，全程运行的挠度偏差控制在0.02mm范围内，不会因为悬臂负载出现定位偏移。导向部件全部选用高刚性线性滑轨，滑块预压等级选用中预压，既消除了传动间隙，又不会因为预压过大导致运行阻力升高；传动侧的同步带配套自动张紧结构，长时间运行后不需要频繁拆解调整张紧力，拖链采用封闭式静音拖链，内置线缆与气管的走线路径经过规划，

　　避免运行过程中出现线缆拉扯、弯折疲劳的问题。每个运动轴的端部都配置了硬限位与软限位触发块，防止超程运行导致的机构碰撞，驱动单元的安装座采用定位销定位，后期维护拆解后重新安装不需要重新打表校准同轴度，降低产线运维的难度。这套结构可直接搭配运动控制器使用，支持点位运动、直线插补、圆弧插补等多种运动模式，不需要额外做结构改制就能集成到现有自动化产线中，在屏幕贴合、小件插件、在线检测等需要高速精准移位的工位上，能直接替代人工完成重复度高的移位作业，运行过程中传动平稳，震动量小，不会对搭载的视觉相机、点胶阀等精密末端造成精度干扰。
