多功能小型砂带研磨抛光设备结构

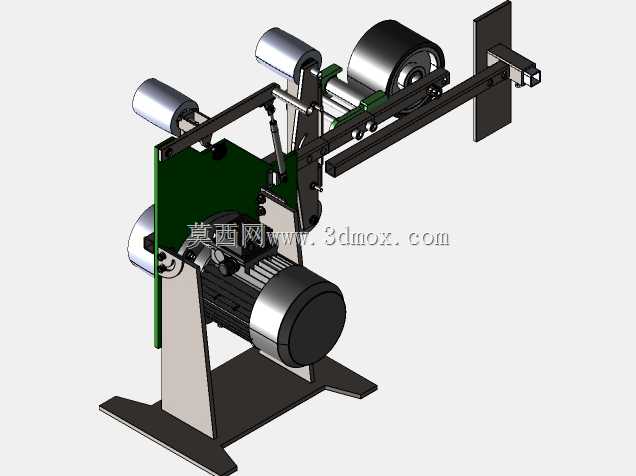

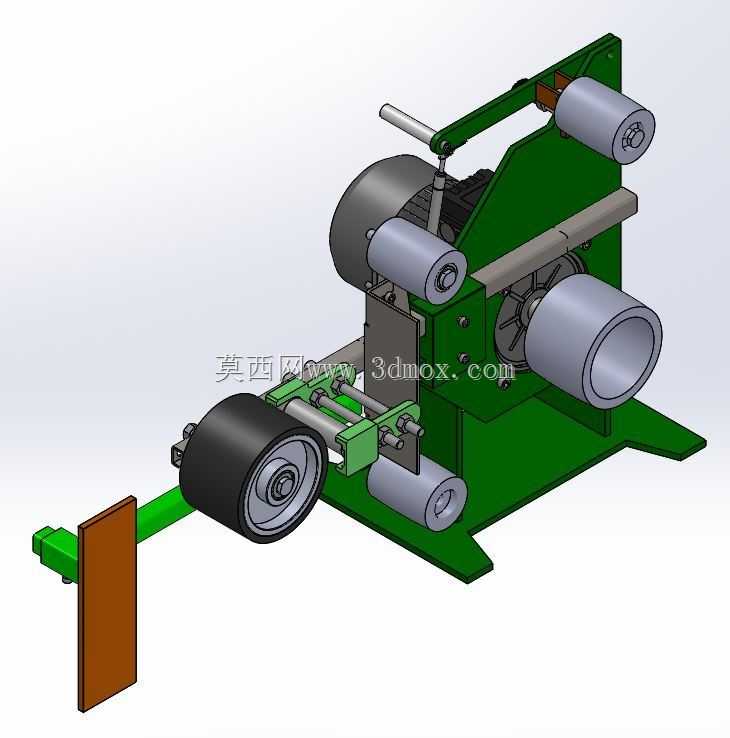

　　这款小型砂带研磨设备主要面向五金加工、小型零部件修磨、刀具刃磨等场景，可适配不同粒度砂带完成粗磨去毛刺、精磨抛光、异形面修型等多类加工需求，在小型机加工车间、五金维修工位、模具修配场景中都能适配，相比大型固定式磨床，它的占地空间更小，可直接放置在常规工作台面上使用，不需要额外做地基固定，适配小批量多品种的柔性加工需求。设备整体采用立式机架结构，主支撑机架采用钢板折弯焊接成型，底部设置两个向外延伸的支撑脚，增大与安装台面的接触面积，降低设备高速运行时的振动幅度，保证磨削过程的稳定性。设备的动力传递采用多辊轮张紧结构，包含主动驱动辊、接触轮、张紧辊、导向轮以及伸出式悬臂接触轮，不同辊轮对应不同的加工工位：

　　大直径接触轮工位适合大平面的粗磨作业，接触面积大磨削效率高；伸出的小直径悬臂轮可深入工件内腔、异形曲面位置完成精细修磨，适配复杂轮廓工件的加工需求；顶部的平置砂带段可用于刀具刃口的手工修磨，操作时手部依托侧边的可调式靠板即可控制进给角度，避免刃磨角度偏差。设备顶部设置手动张紧调节手柄，转动手柄即可调整张紧辊的位置，快速完成砂带的更换与张紧度调节，不需要额外借助专用工具，日常换带操作可在数分钟内完成。侧边设置可调节角度的工件托架，托架可根据加工需求调整伸出长度与倾斜角度，加工小型工件时可将工件依托在托架上进给，降低手部直接握持工件的安全风险，托架表面做耐磨处理，长期与工件摩擦也不会出现明显凹陷变形。设备的驱动电机内置在机架内部，

　　通过皮带传动将动力传递给主动辊，传动结构做了安全防护，外露的旋转部件都设置了防护挡板，避免加工过程中碎屑飞溅、衣物卷入的风险。设备的安装边界控制紧凑，整体宽度不超过六百毫米，长度不超过八百毫米，高度不超过七百毫米，常规工作台面即可承载，不需要预留过大的操作空间，设备总重控制合理，单人即可完成移位与安装固定，不需要借助吊装设备。在结构设计上，所有辊轮的转轴都采用密封轴承支撑，可抵御磨削过程中产生的金属粉尘侵入，延长轴承的使用寿命，辊轮表面做动平衡校正，高速运行时不会出现明显的径向跳动，保证砂带运行平稳，避免磨削面出现振纹。砂带的运行轨迹做了优化，多组导向轮将砂带的弯折角度控制在合理范围内，避免砂带过度弯折导致的早期断裂，

　　延长砂带的使用寿命。设备可适配不同宽度的砂带，更换对应规格的辊轮即可调整加工宽度，适配不同尺寸工件的加工需求，不管是小型五金零件的去毛刺、焊缝打磨，还是木工小件的表面抛光、刀具的刃口修磨，都能通过调整砂带粒度与工位来完成对应的加工工序。
