LS产电IG5A系列变频逆变器结构

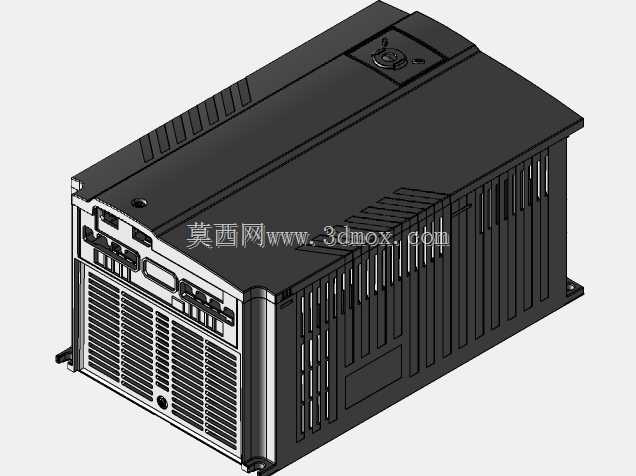

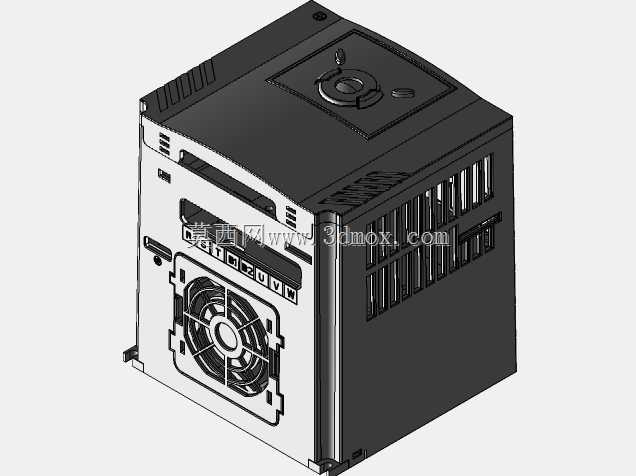

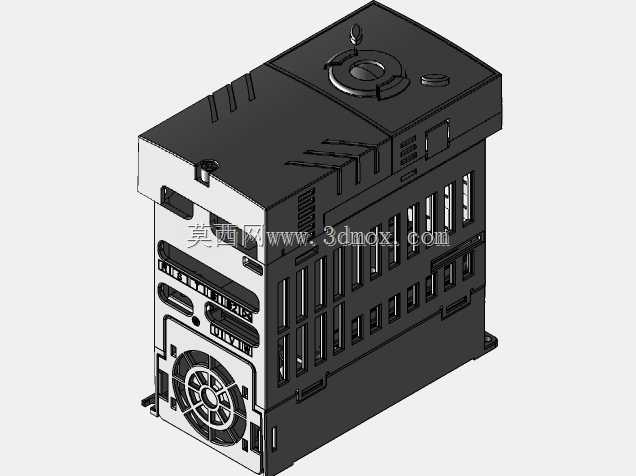

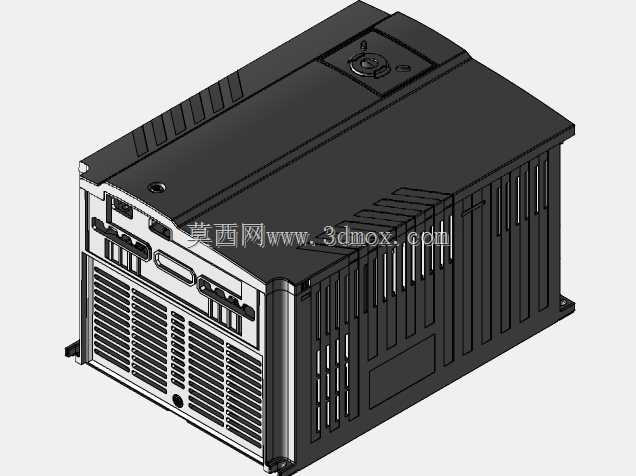

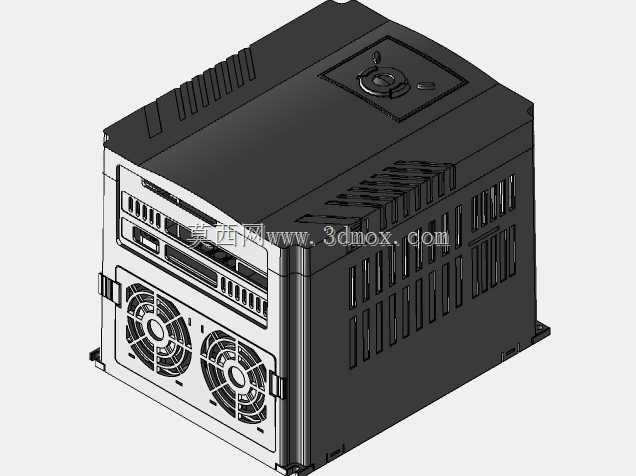

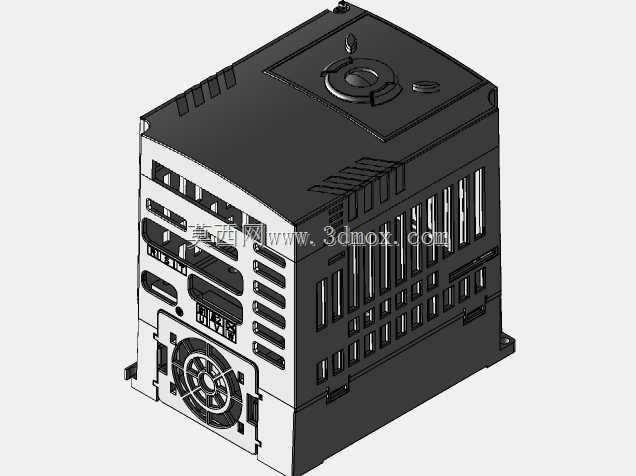

　　这款LS品牌IG5A系列变频逆变器的三维结构，还原了小功率工业变频传动设备的完整壳体与安装接口细节，在做小型设备电控柜布局、传动系统选型适配时，可直接调用该模型核对安装边界，避免现场开孔、排布时出现尺寸干涉问题。从实际工业应用场景来看，这类小功率逆变器多用于小型输送线、单台风机水泵、小型机床辅机的电机调速场景，也常配套在小型自动化专机的电控系统内，承担直流转交流、电机转速调节、运行状态保护的核心功能，相比大功率传动产品，它的安装空间占用更小，适配0.4-2.2kW区间的小容量电机负载，在轻工生产线、小型配套加工设备上的装机量很高。从结构设计思路来看，这款产品采用上下分舱的壳体布局，上部舱室容纳主控板、操作旋钮与状态指示元件，

　　顶部的旋转电位器可直接手动给定运行频率，旁侧的小按键用于参数设置与状态复位，操作区域做了下沉式防护，避免日常运维时误碰触发参数改动；下部舱室为功率单元与散热风道区域，侧面开有密集的通风槽道，底部集成轴流散热风扇，形成下进上出的独立散热风道，将IGBT模块、整流桥等发热元件的热量直接带出舱外，避免热量堆积影响主控板元件寿命。安装边界上，模型还原了设备底部的两个固定式安装耳，安装孔位间距符合小型DIN导轨配套安装的尺寸规范，也支持螺丝直接固定在电控柜安装板上，侧面预留的通讯接口、动力接线端子位置都做了准确还原，接线区域的防护挡板结构也完整呈现，在做三维布线模拟时，可直接核对线缆弯折半径与接线操作空间，避免后期装配时出现线缆长度不足、

　　操作空间不够的问题。壳体侧面的加强筋结构既提升了塑料壳体的结构强度，也在多台设备并排安装时形成自然的通风间隙，避免相邻设备散热互相影响，顶部的散热槽道做了斜向切口设计，可减少车间粉尘直接落入设备内部的概率，适配多粉尘的车间运行环境。
