WOON YOUNG系列噪声滤波装置结构设计

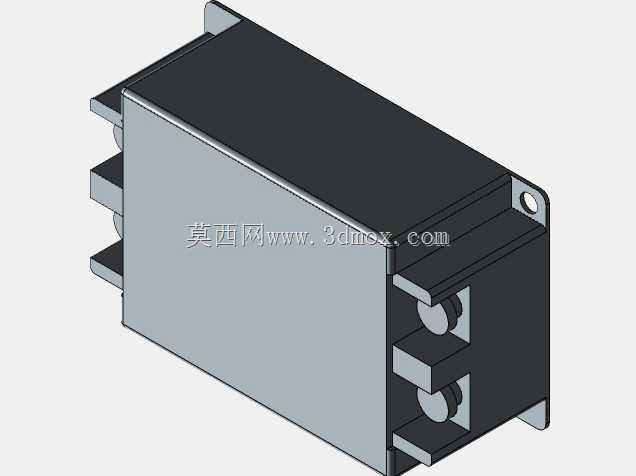

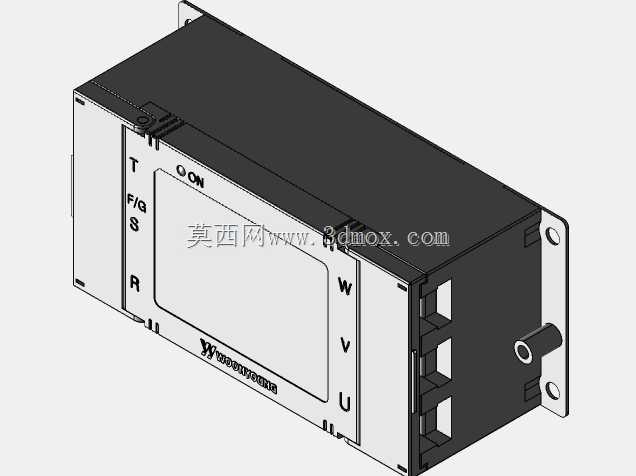

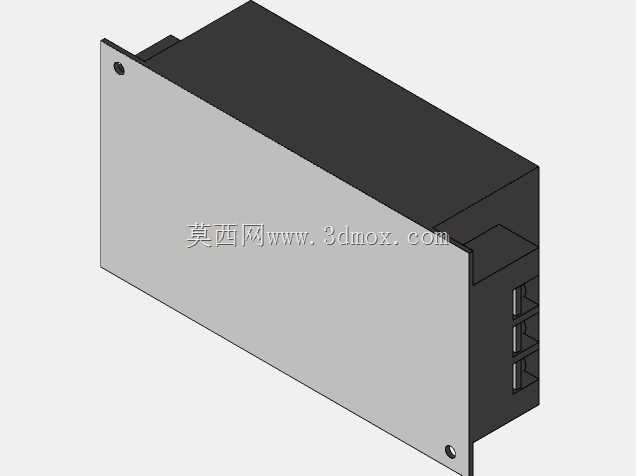

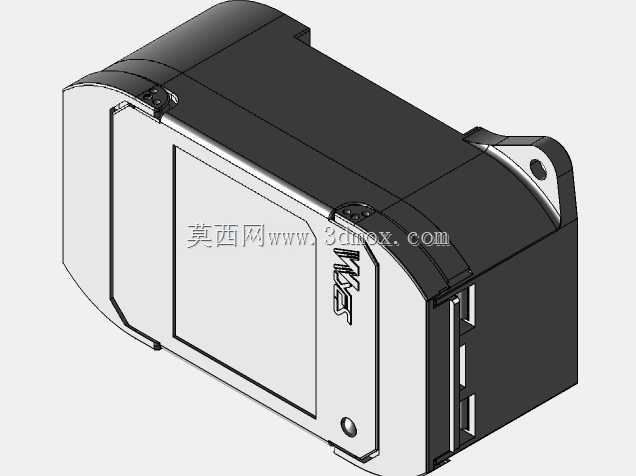

　　这款噪声滤波装置主要面向工业电气系统、通讯配套设备的电源进线端布设场景，可在伺服驱动、变频控制、精密通讯终端等易受电磁干扰的设备前端完成杂波滤除作业，阻断电网侧传导的高频尖峰、共模差模噪声进入后端精密电路，同时抑制设备自身工作产生的电磁谐波反向馈入电网，满足现场电磁兼容相关布设要求。从结构设计逻辑来看，整体采用半封闭硬质壳体封装方案，壳体侧边预留带安装孔的固定支耳，支耳开孔尺寸适配常规M4规格紧固螺丝，安装时可直接贴合设备仓内壁或DIN导轨旁的安装平面完成固定，无需额外设计复杂转接支架，能大幅缩减现场安装的配做工作量。壳体主体做了圆弧过渡处理，边角无尖锐凸起，可避免设备仓内布线时划伤线缆绝缘层，正面预留的标识区域可直接丝印型号、

　　接线标识等运维识别信息，侧面的接线端口做了分层隔挡设计，不同回路的接线位之间设置绝缘挡边，能降低接线作业时误碰相邻端子引发短路的风险。设计过程中优先考量了仓内布设的空间兼容性，整体外形轮廓控制在紧凑区间，可适配多数小型通讯设备、工业控制终端的内部预留安装空间，不会挤占仓内走线、散热的预留通道。壳体的拼接结构采用卡扣加密封胶圈的组合形式，既可以满足日常运维时开盖检查内部元件的需求，也能达到基础的防尘防护等级，适配工业现场多尘、存在少量凝露的布设环境。接线端口的排布间距符合常规电工接线作业的操作空间要求，接入常规冷压端子后不会出现端子间间隙过小的问题，可降低后期运维时的接线操作难度。内部元件的布设预留了足够的爬电距离，满足低压电气设备的安全布设规范，壳体材质选用阻燃级工程塑料，可在设备异常升温时延缓火情蔓延，适配工业现场的电气安全要求。
