欧姆龙开关电源工业供电结构设计

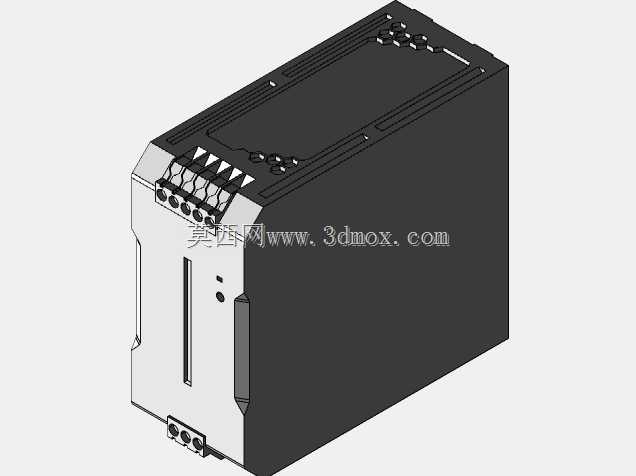

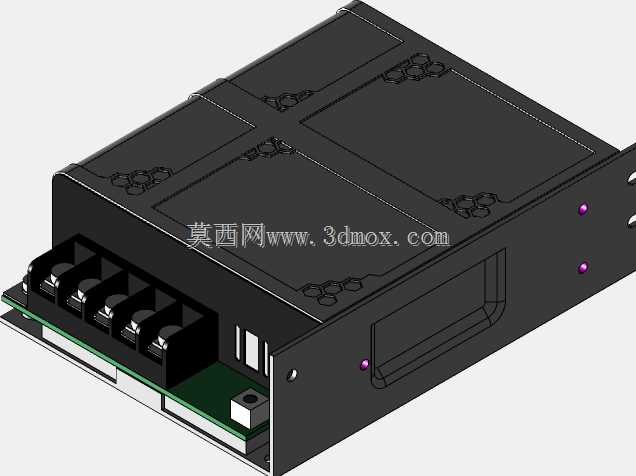

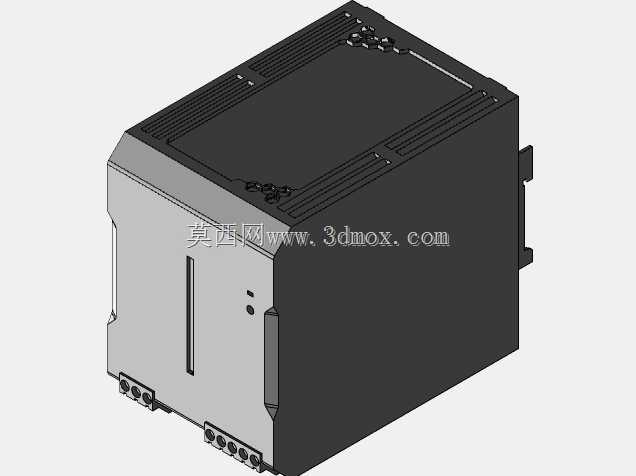

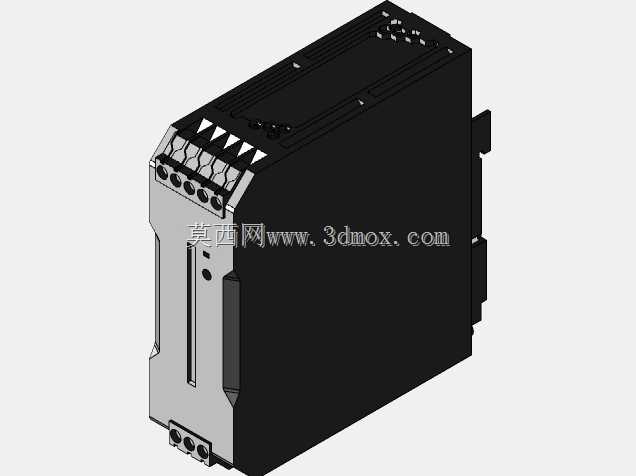

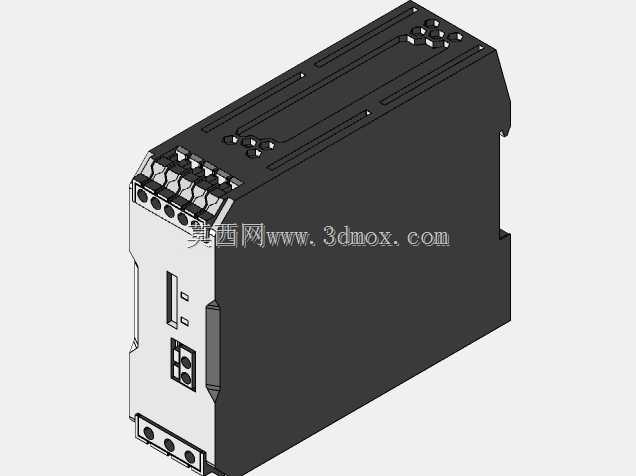

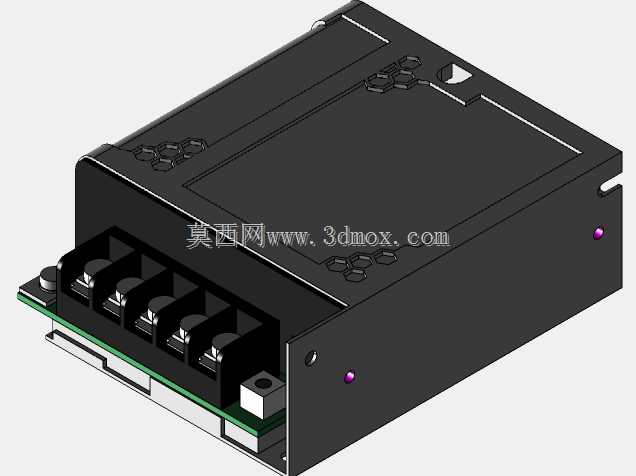

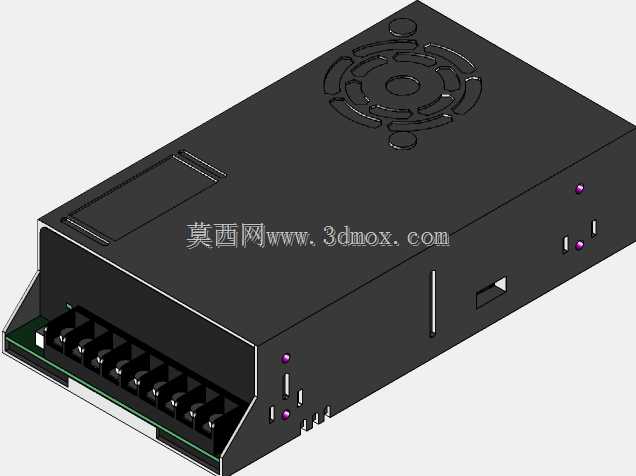

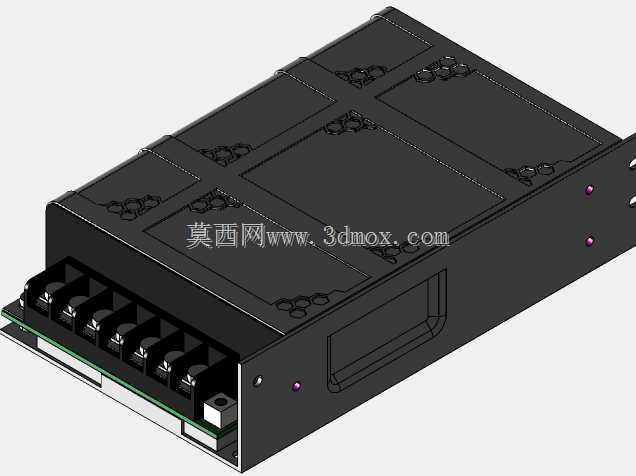

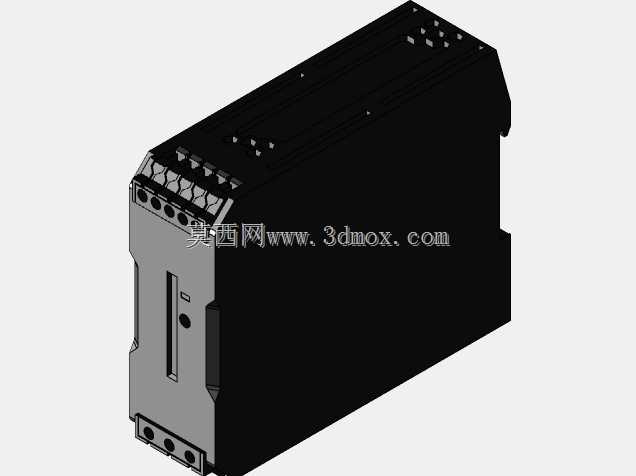

　　这款开关式直流供电单元，是工业电控系统里最常见的前端供电部件，日常在自动化产线控制柜、小型通讯基站机柜、分布式传感节点供电回路里都能见到它的身影，核心作用是把工业现场常见的交流市电输入，转换成稳定的低压直流输出，给后端的PLC、传感器、中间继电器、通讯模块等低压器件提供可靠的工作电源。从结构设计来看，这款电源采用了封闭式金属外壳设计，外壳主体为冲压成型的冷轧钢板，表面做了黑色哑光喷塑处理，既可以屏蔽内部功率电路产生的电磁干扰，避免影响周边弱电通讯设备的正常运行，也能起到物理防护作用，阻挡车间环境里的粉尘、少量飞溅的切削液接触内部电路板，提升恶劣工况下的运行可靠性。外壳侧面预留了标准的导轨安装卡扣结构，

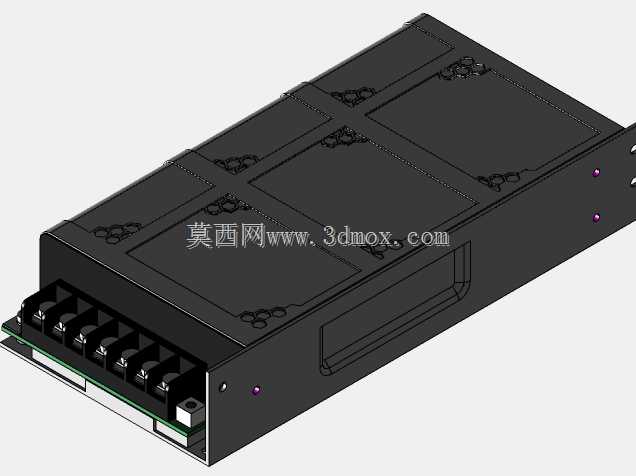

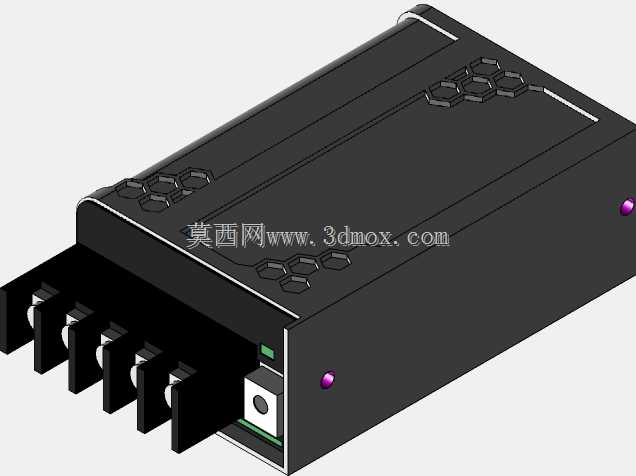

　　能够直接卡装在电控柜通用的35mm标准DIN导轨上，不需要额外打孔固定，适配现有绝大多数工业控制柜的安装规范，接线端采用栅栏式接线端子排，端子之间有隔离筋设计，能够避免接线过程中多股铜丝散落造成的短路风险，端子的压线螺丝规格适配常规的十字螺丝刀，现场接线作业不需要特殊工具。功率覆盖25W到480W的区间，不同功率段的机型外形尺寸遵循统一的安装孔位与导轨适配标准，方便设计人员在做柜体布局时，根据后端负载的总功率灵活替换机型，不需要重新调整安装位的开孔或者导轨排布。外壳上预留的状态指示灯开孔，对应内部的电源工作状态指示电路，设备正常输出时指示灯常亮，出现过流、过压保护时指示灯闪烁，现场运维人员不用借助万用表测量，

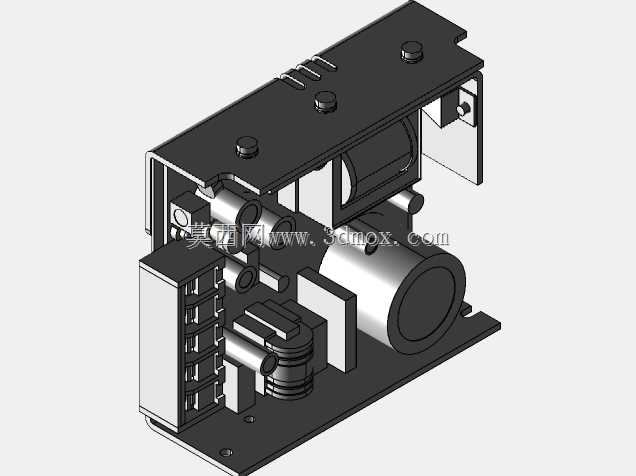

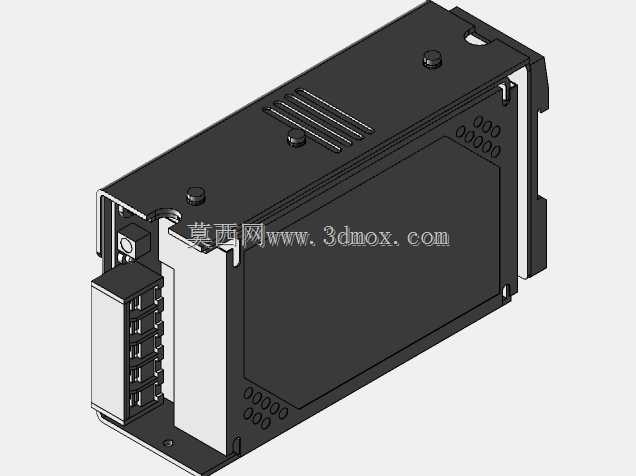

　　就能快速判断电源的工作状态。内部电路板的布局做了分区设计，高压输入区、功率变换区、低压输出区之间预留了足够的电气安全间隙，符合低压电气设备的安规要求，底部的PCB板与金属外壳之间垫有绝缘导热片，既可以把功率器件工作产生的热量传导到金属外壳上散出，也能避免电路板与外壳直接接触造成的短路风险。在做三维建模的时候，这款模型完整还原了外壳的所有安装特征、端子排布位置、指示灯开孔位置，结构设计人员在做电控柜的三维布局时，可以直接调用这个模型，核对电源与周边断路器、接触器、线槽之间的安全间隙，提前规避现场安装时出现的部件干涉、接线空间不足等问题，也能用来生成准确的柜体开孔图、物料清单，减少现场安装的整改工作量。
