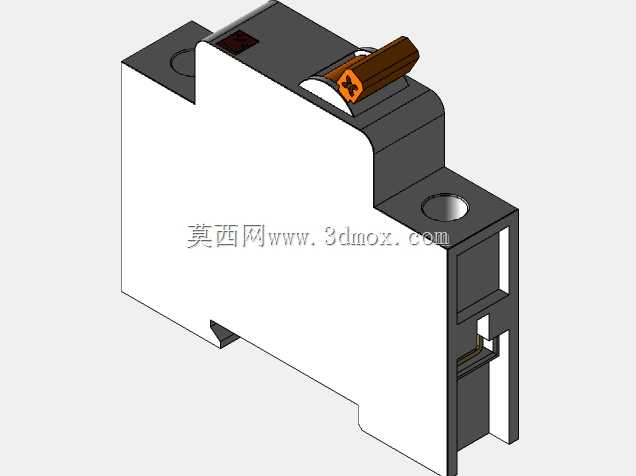

BKN LS小型断路器结构设计方案

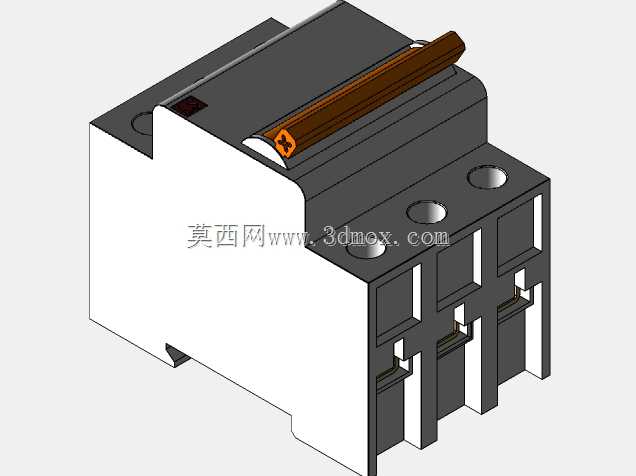

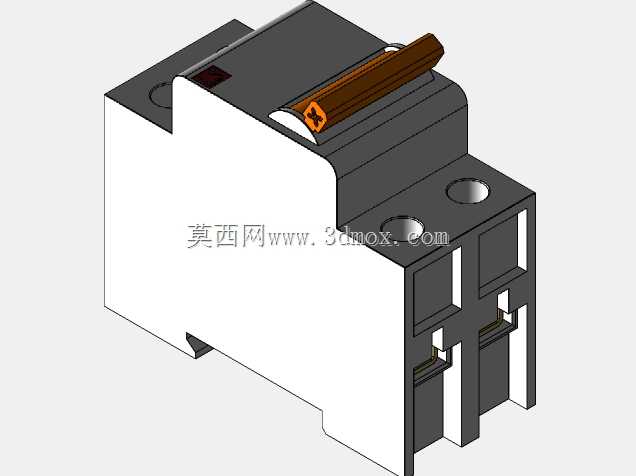

　　这款BKN LS断路器的三维结构设计，完全贴合终端配电场景的实际使用需求，在民用住宅分户配电、工业机柜末端回路保护、商用建筑照明配电等场景中，这类单极微型断路器是用量最大的保护元件，核心作用是在回路出现过载电流、短路故障时快速切断电路，避免线路过热起火、用电设备烧毁，同时也可作为回路的手动分断开关，方便日常检修时的断电操作。从设计思路来看，整个壳体采用模数化宽度设计，严格匹配标准DIN导轨的安装尺寸，单极单元占用1个标准模数位，多极拼装时可以直接通过侧边的卡扣结构拼接，不需要额外的连接配件，适配市面上绝大多数标准配电箱的安装空间，安装时只需将底部的导轨卡扣卡入35mm标准DIN导轨，再拧紧上下端的接线端子即可完成固定，

　　接线端子的压线空间完全满足常规1-6平方毫米铜芯导线的压接需求，不需要额外适配特殊接线鼻。结构细节上，操作手柄的凸起弧度做了人体工学优化，手动分合闸时的施力角度贴合手指自然弯曲形态，操作反馈清晰，合闸到位与分闸位置都有明确的档位卡点，不会出现虚位导致的接触不良；壳体上的散热槽位置避开了进线端的带电区域，既保证了大电流通过时内部发热元件的热量散出，又不会因为开孔过大导致异物进入内部引发短路；内部的灭弧室栅片结构做了等距排布设计，短路分断时产生的电弧可以被快速切割、冷却熄灭，避免电弧外喷引发的相间短路。从安装边界来看，这款断路器的上下端接线端子距离壳体边缘的距离，满足配电箱内带电体对地的安全爬电距离要求，多台并排安装时，

　　相邻断路器的操作手柄之间留有足够的操作间隙，不会出现扳动一个手柄带动相邻断路器误动作的情况；壳体的安装深度也匹配常规照明配电箱、动力配电箱的内室深度，安装完成后箱门可以正常闭合，不会出现部件突出导致箱门无法关严的问题。在功能结构设计上，内部的热脱扣元件与电磁脱扣元件的安装位置做了错位排布，既保证过载时长延时脱扣的动作精度，又能在短路瞬间触发瞬时脱扣，两种脱扣机构的动作互不干扰，同时脱扣机构的联动部件做了耐磨结构设计，反复分合闸操作后不会出现机构卡滞、脱扣精度偏移的问题，满足长期使用的可靠性要求。
