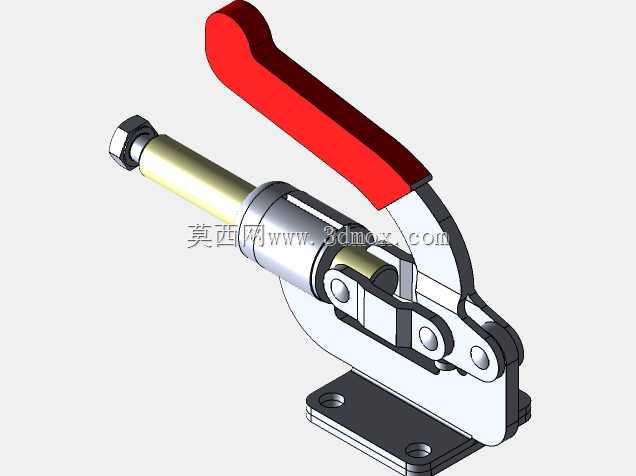

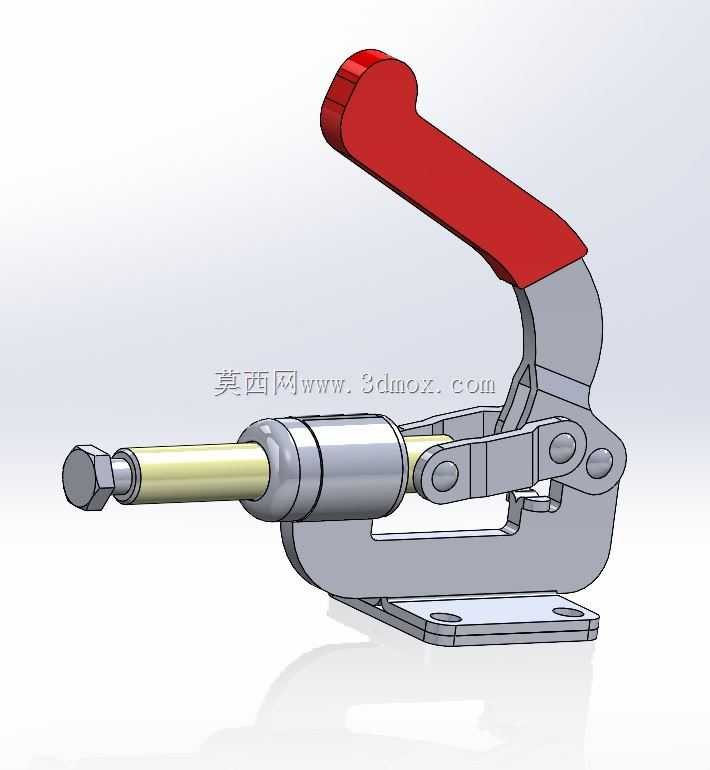

水平推拉式快速夹钳压紧机构

　　这款水平推拉式拨动夹具属于肘节式快速夹紧机构的典型衍生结构，在工装治具、小型工件装配、电子零部件定位、线束加工工位的应用覆盖率极高，尤其适合需要沿轴向直线施压、操作空间侧向受限的装夹场景。不同于垂直下压式夹钳的施力方向，该结构通过手柄扳动带动内部连杆组越过死点位置，将手柄的扳转力矩转化为推杆的轴向直线推力，整个夹紧行程中推杆始终保持水平运动轨迹，不会对被夹工件产生垂直方向的分力，避免薄壳类、易变形工件装夹时出现翘曲、压痕问题。从结构设计逻辑来看，整个机构以底部安装板为承载基座，所有铰接销轴均采用同轴度公差控制在0.02mm以内的间隙配合，保证手柄扳动时连杆传动无卡滞、无虚位；推杆部分采用阶梯轴结构，

　　前端预留外螺纹段可搭配不同规格的压头、挡块，适配不同接触面的压紧需求，推杆中段与基座导向孔做研磨配合，表面粗糙度控制在Ra1.6以下，长期往复推拉不会出现偏磨、卡涩问题。手柄部分包覆的红色防滑套采用人体工学弧度设计，扳动时的握持角度与手掌自然贴合，操作力控制在15N以内即可完成夹紧或松脱动作，单工位装夹耗时不超过1秒，相比传统螺栓压紧方式效率提升80%以上。安装边界方面，底部安装板设置两个对称的沉头安装孔，孔距适配常规标准工装板的T型槽间距，可直接通过内六角螺栓固定在铝型材工作台、专用工装治具基板上，不需要额外加工转接板；整体结构的最大外轮廓宽度不超过120mm，推杆伸出最大行程为32mm，

　　安装时仅需要预留手柄扳动所需的侧向空间即可，不会占用过多工位的垂直操作空间，在密集排布的多工位装配线上适配性极强。实际生产使用中，这类夹具常被用于电路板测试工位的基板定位、塑胶件粘接时的对位压紧、小型五金件焊接时的工件固定，依靠连杆过死点的自锁特性，即便工位存在持续的振动、外力扰动，夹紧状态也不会意外松脱，夹紧力稳定维持在恒定区间，不会因为操作人员的施力差异导致装夹力度不一致，能有效保证批量加工时工件定位精度的一致性。建模过程中对所有铰接位置的运动间隙做了还原，可直接用于工装方案的运动仿真验证，也能作为非标夹钳设计的参考原型，调整推杆直径、连杆长度、手柄力臂参数即可衍生出不同夹紧力、不同行程的适配型号。
