内螺纹气缸杆端关节鱼眼接头结构

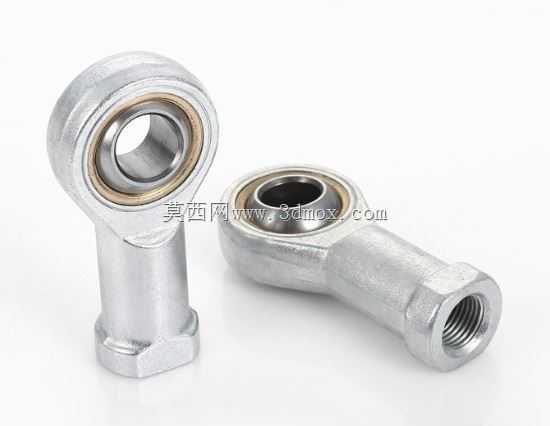

　　这类杆端鱼眼接头是气动执行机构末端铰接的核心连接件，在自动化生产线的气缸驱动工位、工装夹具的摆动联动结构、物流分拣设备的摆臂铰接点、包装机械的连杆传动单元中都有大量应用，核心作用是在气缸做直线往复动作时，补偿安装过程中产生的同轴度偏差，吸收传动链路里的径向、角向错位量，避免气缸杆因为别劲出现密封件过早磨损、杆体弯曲变形的问题，延长气动元件的实际使用寿命。从结构设计来看，该款接头采用内螺纹连接端，匹配M20x1.5的细牙螺纹规格，细牙螺纹的自锁性能更好，在设备频繁往复启停、存在小幅振动的工况下不容易出现松脱，安装时可以直接旋入对应规格的气缸活塞杆外螺纹端，无需额外加工过渡连接套，能减少现场装配的工序耗时。

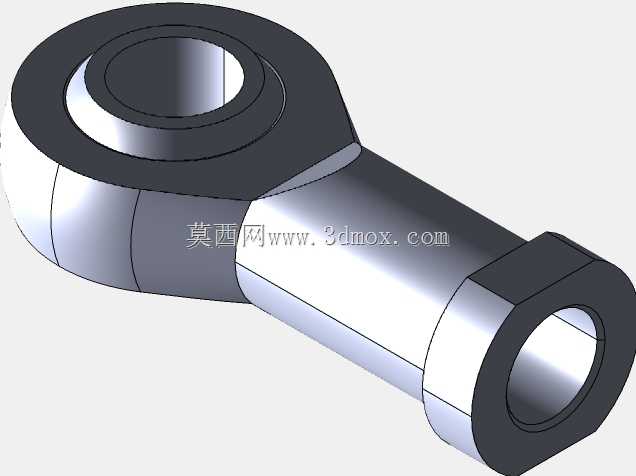

　　接头的头部是带自润滑衬层的向心关节结构，内圈与外圈之间的滑动衬层可以在一定角度范围内自由摆动，允许的最大摆角可以覆盖多数气动传动场景的偏摆需求，不需要额外加装铰接支座就能实现小角度的转动补偿。建模过程中需要严格控制几个关键安装边界尺寸：首先是内螺纹的有效旋合长度，必须保证足够的螺纹啮合扣数，避免传动过程中螺纹受力滑牙；其次是头部关节轴承的内孔直径，要匹配配套连接销轴的公差带，通常采用间隙配合保证销轴穿装顺畅，同时控制配合间隙量避免传动过程中出现过大的回程虚位；再者是接头杆体的六角扳拧位尺寸，要符合标准紧固件的扳手空间要求，保证装配时普通开口扳手可以顺利卡入，不会和周边的结构件产生干涉。外形上整体采用锻压成型的金属基体，

　　表面做防锈处理，杆部与头部的过渡位置做圆弧加强结构，避免应力集中导致的接头断裂，在承受气缸额定推力、拉力载荷时，过渡位置不会因为应力突变出现失效。在实际选型适配时，除了螺纹规格的匹配，还要核算关节处的额定动载荷、静载荷参数，确保接头的承载能力大于气缸实际输出的最大推拉力，留足安全系数，同时要确认摆动角度范围是否满足工位的实际行程偏摆需求，避免动作过程中关节达到极限角度出现卡滞。建模时还原了接头内部的衬层结构、螺纹的牙型细节、头部的密封挡边结构，能直接用于虚拟装配中的干涉检查、运动仿真验证，帮助设计人员在方案阶段就确认接头安装后是否会和周边的安装板、传感器、管线产生位置冲突，减少后期现场改造成本。
