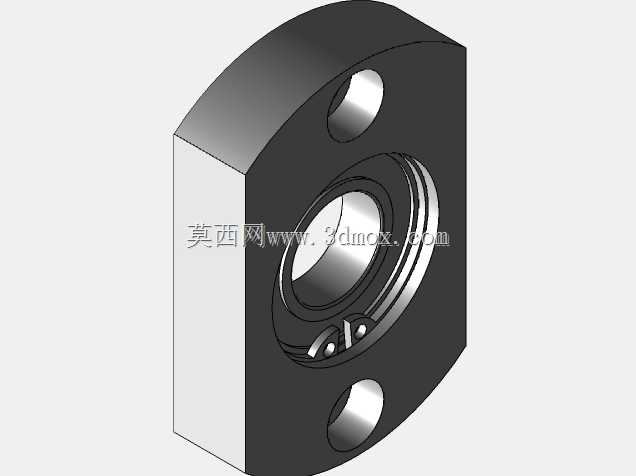

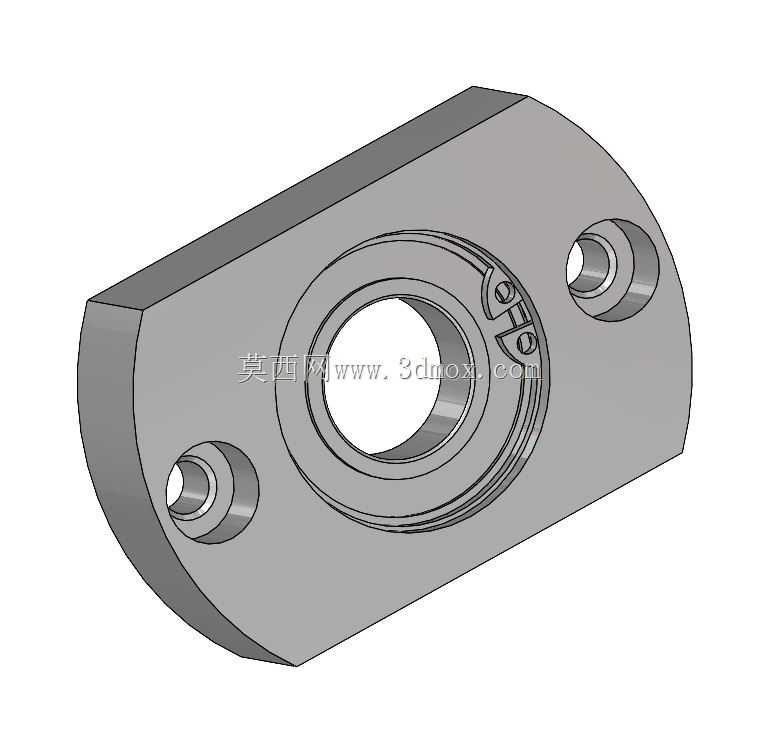

带安装法兰外壳的6902型挡圈固定轴承组件

　　这类带外壳的轴承组件，常被应用在小型自动化输送线、精密检测工装、3C电子组装工位的回转支撑环节，用来承载低载荷、高转速的回转轴系，相比裸轴承直接嵌入安装孔的方案，一体化的外壳结构能省去现场加工轴承座孔的工序，降低装配端的加工精度要求，适配薄板类安装基面的使用场景。从结构设计来看，组件核心采用标准6902系列深沟球轴承，轴承外圈通过嵌入式卡装配合外壳内孔，再搭配孔用挡圈完成轴向限位，避免轴承在受轴向窜动载荷时从外壳内脱出，轴承内圈可直接与适配直径的光轴配合，依靠轴用挡圈或者轴肩完成内圈的轴向定位，能同时承受径向载荷与小幅值的轴向载荷。外壳采用切边法兰式结构，整体为扁平式造型，两个安装孔对称分布在轴承孔两侧，安装孔为沉头设计，

　　可适配内六角圆柱头螺钉从正面完成锁紧固定，安装时无需在安装基面背面预留螺母操作空间，适合安装空间紧凑、背面无法触及的封闭腔体类设备结构。设计过程中，外壳的轴承安装孔与端面的垂直度公差控制在0.02mm以内，保证轴承装入后轴系的回转精度，避免因安装面倾斜导致轴承内圈偏磨，缩短轴承使用寿命；两个安装孔的中心距与轴承孔中心的位置度公差控制在0.05mm，保证批量安装时的互换性，无需现场配钻调整。安装边界方面，组件整体厚度较薄，突出安装基面的高度仅为轴承厚度加外壳壁厚的总和，不会占用过多的轴向外围空间，法兰切边的外形设计相比圆形法兰能进一步缩小横向占用空间，在排布密集的多轴工位中，可有效避免相邻组件的结构干涉。实际使用时，

　　这类组件无需额外添加轴承座加工工序，装配人员只需在安装板上加工对应位置的过孔与沉台，即可直接完成固定，大幅缩短设备的装配周期，同时一体化的外壳能对轴承外圈形成防护，减少车间内的粉尘、切削液进入轴承滚道内部，延长轴承的维护周期，在轻载传动、手动回转工装、小型传送带辊筒的端部支撑场景中适配性极强。
