方法兰型直线运动轴承LMK12UU结构设计

　　这款方法兰结构的直线运动部件，是自动化线性传动场景中应用极广的导向支撑元件，常见于3D打印设备的光轴导向轴系、小型桌面机械手的升降滑台、包装设备的料仓推拉机构、电子产线点胶工位的位移模组中，承担光轴类零件的直线往复运动支撑功能，相比无衬套的光轴直接配合，能大幅降低运动摩擦阻力，提升往复运动的平顺性，同时减少轴系的磨损量，延长整套传动机构的使用寿命。

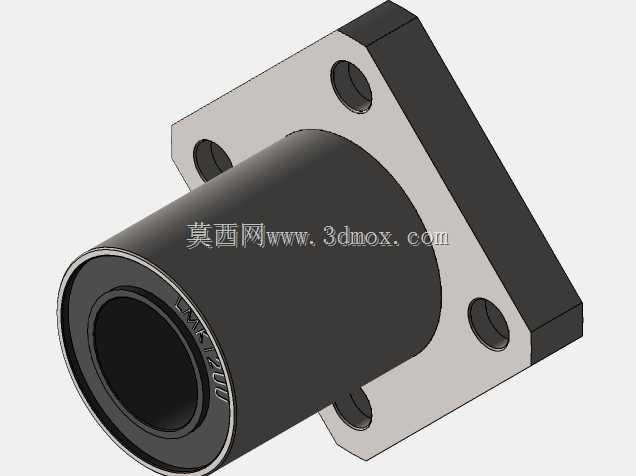

　　从结构设计逻辑来看，整体采用一体化切边法兰与圆柱套筒结合的构型，法兰端设置四个对称分布的安装沉孔，安装时可直接通过螺栓将轴承本体固定在设备安装立板或滑台端面，不需要额外设计轴承压盖或者定位套，相比圆法兰型直线轴承，切边法兰的外轮廓占用安装空间更小，在安装面空间局促的紧凑型设备中适配性更强，四个安装孔的位置度公差在建模时严格控制在0.02mm以内，保证安装后轴承内孔轴线与安装面的垂直度要求，避免光轴穿入后出现卡滞、别劲的问题。套筒部分的内孔集成了保持架与滚动体滚道，滚动体采用高精度钢球循环排布，运动过程中钢球沿闭合滚道循环滚动，实现低阻力的直线往复运动，内孔与适配光轴的配合间隙控制在微米级，既保证运动的顺滑度，又能控制径向跳动量，满足中低速、轻负载的线性传动精度要求。

　　从安装边界尺寸来看，法兰部分的对角安装孔距、法兰厚度、套筒外径、套筒总长度都严格遵循行业通用的尺寸规范，可直接替换同型号的标准件，不需要对原有设备的安装位做二次修改，建模时对法兰与套筒衔接处做了圆角过渡处理，避免应力集中导致的部件开裂问题，套筒端面的倒角设计方便光轴装配时的导入，同时也能避免装配过程中刮伤光轴表面影响运动精度。在实际选型应用中，这类轴承通常搭配表面硬度HRC60以上的镀铬硬轴使用，可承受一定的径向载荷，不适合承受过大的倾覆力矩，在垂直安装的滑台场景中，通常需要成对布置来提升支撑刚度，抵消侧向力带来的偏载影响。建模过程中对滚道、钢球保持架、密封端盖的细节都做了还原，可直接用于设备的装配干涉检查、运动仿真验证，也能作为非标衍生型号设计的基础参考模型，帮助结构工程师快速完成轴系的布局设计，减少标准件建模的重复工作量。
