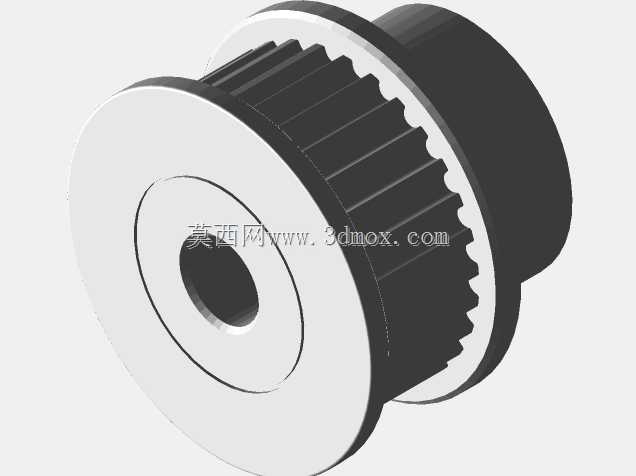

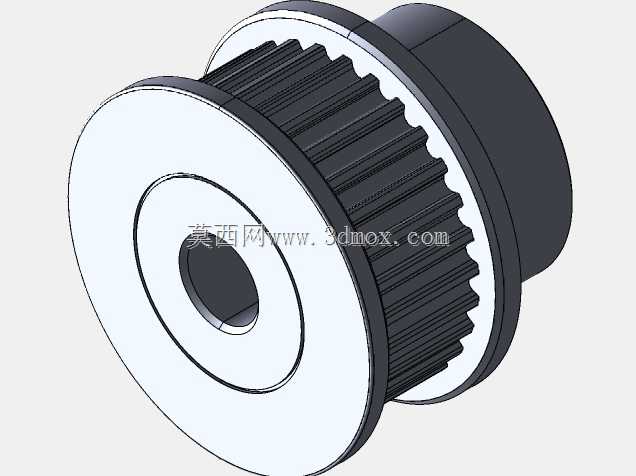

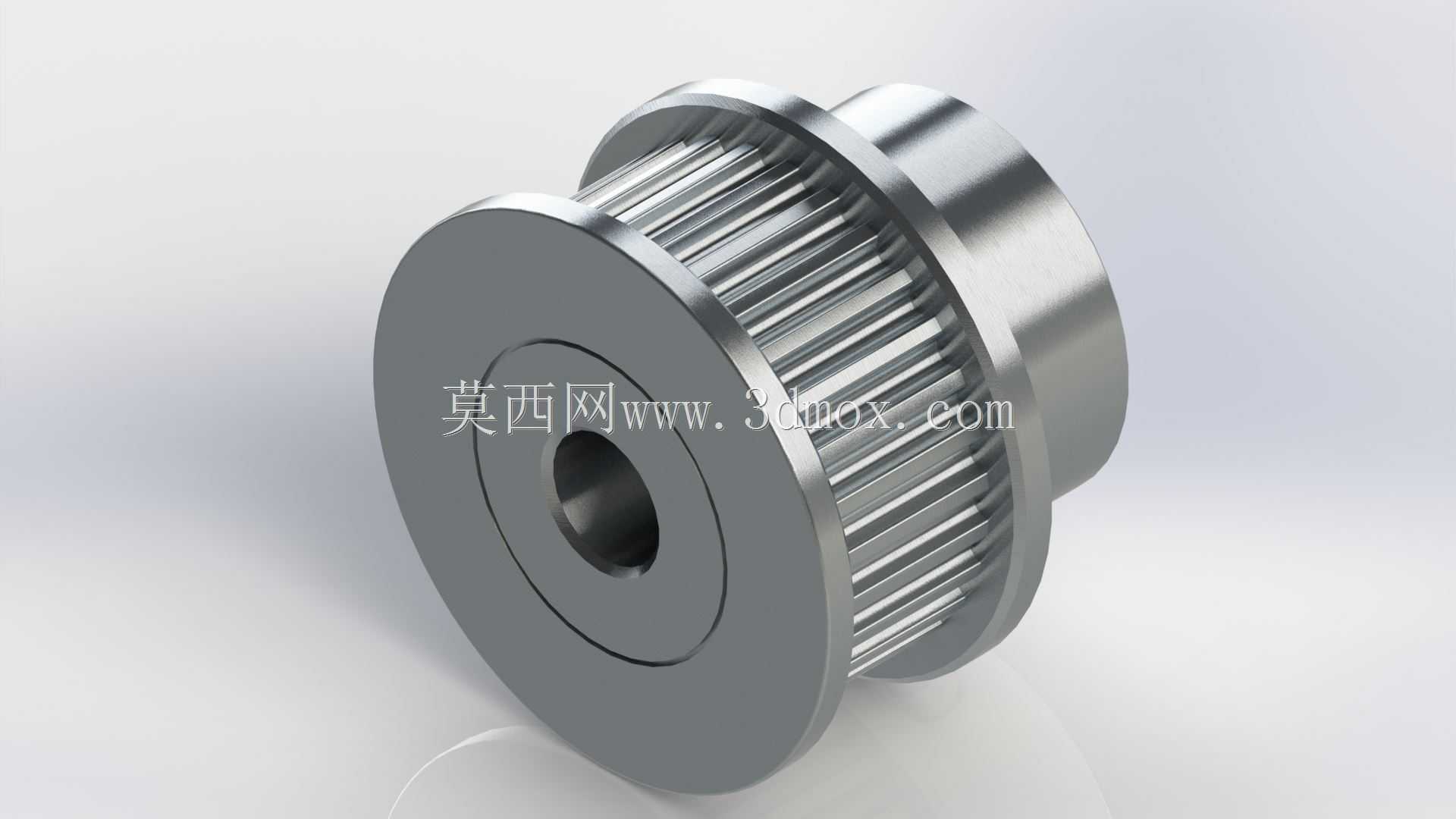

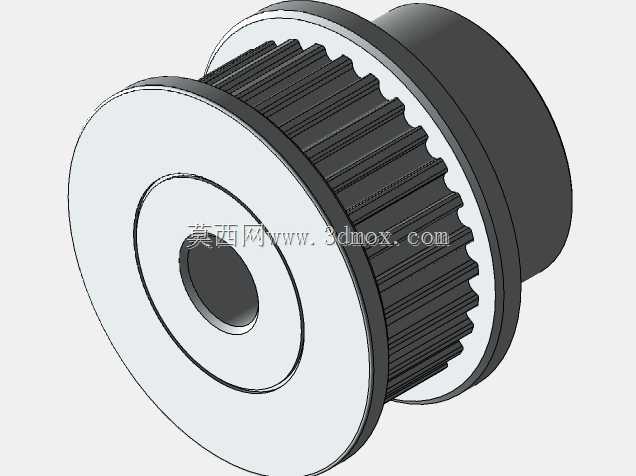

GT2型30齿5mm孔径同步带轮结构

　　这款同步带轮是精密传动场景中常用的啮合式传动部件，日常在桌面级3D打印机的XY轴进给机构、小型自动化送料模组、轻载检测设备的位移传动单元里都能见到这类零件的身影，和传统摩擦式皮带轮不同，它依靠齿形啮合传递扭矩，不会出现打滑丢步的问题，传动比精度可以满足多数轻载精密传动的需求。从结构设计来看，这款带轮适配6mm宽度的GT2同步带，30齿的齿形参数严格匹配GT2带型的节距要求，齿槽轮廓做了适配的圆弧过渡，既可以保证皮带齿顺利啮入啮出，减少啮合过程中的冲击和磨损，也能避免齿形干涉带来的传动卡顿。5mm的内孔孔径是小型传动轴系的常用尺寸，孔壁加工精度可以直接适配同直径的光轴，配合顶丝孔位就能完成轴向锁紧，不需要额外做复杂的轴系配合结构，

　　安装门槛很低，适合快速搭建原型设备或者小批量设备的装配使用。带轮两侧做了一体式挡边结构，挡边高度高出齿顶合适尺寸，能在皮带运行过程中限制皮带的轴向窜动，避免高速往复运动时皮带脱出带轮的问题，很多新手做传动设计时容易忽略挡边的设计，实际装配后经常出现皮带跑偏掉带的故障，这款带轮直接集成挡边结构，省去了额外加装挡圈的工序。从安装边界来看，带轮的整体外径和齿顶圆尺寸匹配30齿GT2带轮的标准参数，轮毂部分的厚度适配6mm带宽的安装空间，装配时只需要预留出对应带宽的轴向位置，保证轴系的同轴度，就能让带轮平稳运行。设计这类带轮的时候，齿形的节距精度是核心，齿距偏差过大会导致皮带和带轮啮合不畅，运行噪音变大，还会加速皮带的磨损，

　　这款模型的齿形参数完全按照标准GT2带轮的啮合要求绘制，不管是用来做3D打印样件验证，还是作为机加工的参考模型，都能直接匹配市面上常规的6mm宽GT2同步带，不需要额外调整齿形参数。日常选型的时候，这类带轮多用于传动负载不大、对传动精度有一定要求的场景，相比更大节距的同步带轮，GT2型的传动噪音更小，啮合间隙更小，适合短距离的精密位移传动，内孔的尺寸也可以根据实际轴径做适配调整，不过5mm孔径是小型步进电机轴、微型传动轴的常用尺寸，通用性很强。
