SK16型立式光轴夹紧固定支座结构

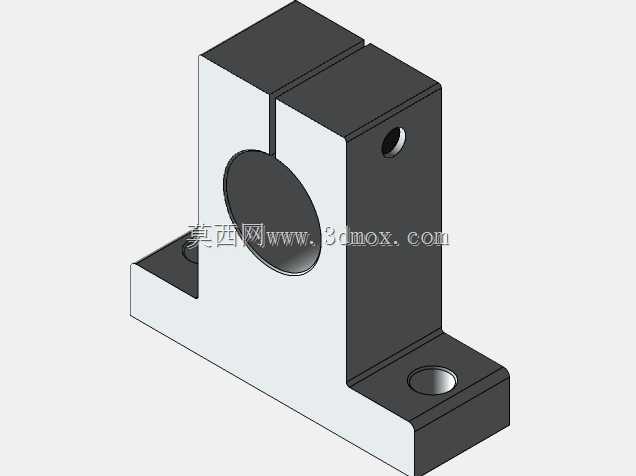

　　这款SK16型立式夹紧支座，是直线光轴传动系统里用量极大的支撑固定类零件，日常在各类非标自动化输送线、点胶设备工位滑台、小型检测设备的导向机构里都能见到它的身影，核心作用是牢牢抱紧直径16mm的圆柱直线光轴，为光轴提供刚性支撑点位，避免光轴跨距过大出现挠曲变形，影响直线运动的同轴度与运行平顺性。从结构设计来看，它采用了L型立式安装布局，底部是带两个沉头安装孔的法兰底座，安装时可以直接通过内六角螺栓将整个支座锁固在设备的安装基板或者型材台面上，沉孔设计能够让螺栓头完全埋入底座平面，不会出现凸起干涉其他运动部件的问题，底座的安装孔间距经过标准化匹配，适配市面常见的16mm光轴配套安装尺寸，不需要额外做安装位的二次改制。

　　上部的夹持段采用了开口剖分式结构，侧部预留了锁紧螺纹孔，当光轴穿入中间的夹持通孔后，只需要拧紧侧部的锁紧螺钉，就能让剖分开口产生弹性形变，均匀抱紧穿入的光轴，这种设计相比顶丝直接抵紧光轴的固定方式，夹持接触面积更大，抱紧力分布更均匀，不会在光轴表面留下顶丝压痕，也能避免长期受振动载荷出现光轴移位的问题。设计时特意将夹持孔的中心高度做了标准化设定，能够和同系列的其他支撑座、滑块部件保持等高，搭建导向轴系的时候不需要额外调整高度差，减少装配时的配作工作量。整个零件的外形做了直角棱边的轻微倒角处理，既去除了机加工产生的锐边毛刺，避免装配时划伤操作人员，也不会因为倒角过大影响安装面的贴合精度。在实际选型使用时，

　　需要注意安装面的平面度误差不能超过0.05mm，否则底座锁固后会出现夹持孔偏斜，导致光轴安装后直线度超差，增加滑动部件的运行阻力，加速导向部件的磨损；锁紧螺钉的拧紧力矩需要控制在合理区间，力矩过大会导致夹持孔变形失圆，光轴无法顺利穿入，力矩过小则会导致夹持力不足，设备运行过程中光轴出现窜动偏移。这类支座的夹持通孔与光轴采用间隙配合设计，装配前需要清理孔内的加工残留切屑，避免杂质进入配合面导致光轴表面划伤，影响后续直线运动的顺畅度。
