SK13型立式轴夹支撑固定座结构

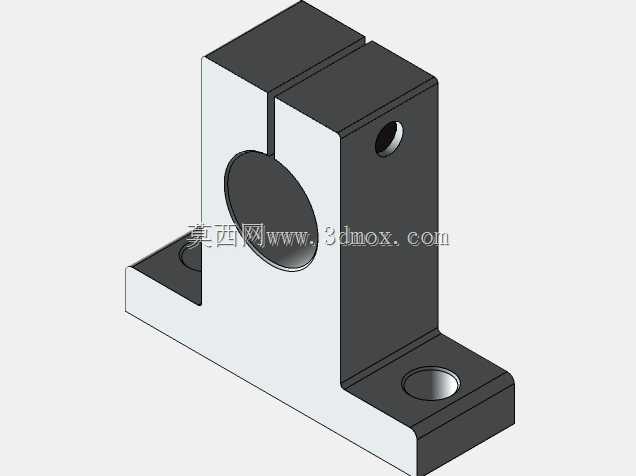

　　这类立式轴夹支撑座在自动化生产线、输送设备、检测工装的光轴导向机构里十分常见，主要承担光轴径向定位、承载导向部件载荷的作用，区别于卧式安装的支座，立式结构能在有限的设备安装空间内，将垂直方向的光轴载荷直接传递到底部安装基准面，减少悬臂受力带来的形变问题。从结构设计来看，整体采用L型一体式基体，底部伸出两个带沉头安装孔的翼板，安装时可通过内六角螺栓直接锁附在设备型材平台或安装板上，沉孔设计能让螺栓头完全没入安装面，不会出现凸起干涉周边部件的问题；立板部分开设贯通的圆形轴孔，轴孔一侧开出通槽，立板顶端对应槽位加工螺纹锁紧孔，当光轴穿入轴孔后，锁紧螺栓收紧时通槽产生弹性形变，就能抱紧光轴实现无间隙固定，

　　这种开口夹紧的设计相比顶丝固定的方式，对光轴表面的损伤更小，夹紧力分布更均匀，能承受更大的径向载荷与轴向窜动力。设计时需要重点关注几个尺寸边界：底部安装孔的中心距要匹配常用铝型材的槽距标准，方便直接兼容现有型材安装位，无需额外加工转接板；轴孔的直径公差要控制在H7级别，保证与标准光轴的配合间隙在合理范围，既不会因为过盈导致光轴穿入困难，也不会因为间隙过大出现装配后光轴歪斜的问题；立板的厚度要根据轴孔直径匹配，保证夹紧时的形变力足够，同时不会因为壁厚过薄导致锁紧时立板断裂；通槽的宽度一般控制在2-3mm，槽端要设计止裂孔，避免反复锁紧松开时应力集中导致槽端开裂。实际应用场景中，这类支座常用来固定导向光轴、传感器安装杆、

　　挡料机构的支撑杆，在3C产品组装线、包装设备的导料机构、小型检测设备的支架结构里都能见到，安装时需要先将支座固定在基准面上，再穿入光轴调整好位置与同轴度，最后逐步收紧锁紧螺栓，避免单侧受力导致光轴偏移。相比分体式的轴支座，一体式L型结构的装配工序更少，安装基准统一，不需要额外调整立板与底板的垂直度，加工时一次装夹就能完成轴孔与安装面的加工，能更好保证轴孔与底面的垂直度要求，减少装配后的调试工作量。
