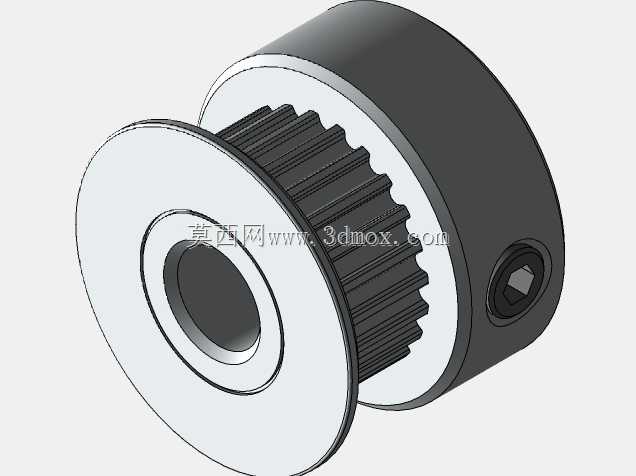

这类同步带轮常出现在小型精密传动场景中,比如桌面级3D打印机的XY轴传动模组、小型自动化点胶设备的位移驱动机构、桌面式雕刻机的进给传动单元,也会用在小型分拣输送带的驱动端,依靠齿形啮合实现无滑差的同步传动,相比平带传动能保证精准的传动比,在需要精准位移控制的轻载传动场景里适配性极强。这款带轮适配6mm宽度的GT2同步带,24齿的齿形参数完全匹配GT2带的齿距规格,啮合过程中齿侧贴合均匀,不会出现卡滞、跳齿的问题,传动过程中运行噪音低,动平衡表现稳定,在每分钟数千转的转速区间内也能保持平稳的传动状态。带轮采用带挡边的结构设计,两侧的凸缘能限制同步带在运行过程中的轴向窜动,避免皮带跑偏脱出带轮齿槽,哪怕是安装时存在小幅的同轴度偏差,
挡边也能起到导向限位作用,降低装配调试的难度。内孔设计为6mm直径,适配市面上常见的6mm直径输出轴,侧面预留了紧定螺钉安装位,安装时直接将带轮套入对应轴径的电机轴或者传动轴,拧紧紧定螺钉即可完成轴向与周向的固定,不需要额外加工键槽,装配流程简单,后期维护拆卸也很方便。设计这款带轮的时候,首先要保证齿形的成型精度,齿槽的深度、齿形的轮廓角度都要和GT2带的齿形完全契合,避免啮合间隙过大导致传动回程误差,或是间隙过小导致皮带齿面过度磨损。带轮的轮毂长度经过匹配计算,和6mm带宽的皮带接触宽度完全对应,既不会因为轮毂过窄导致皮带支撑不足,也不会因为轮毂过长增加不必要的转动惯量,影响小型传动系统的动态响应速度。
两侧挡边的高度控制在合理范围,高出齿顶部分的尺寸刚好能挡住皮带侧边,不会和周边的安装结构产生干涉,带轮的最大外径、轮毂外径都经过尺寸校核,安装时不需要额外调整周边的张紧结构位置,能直接替换同参数的旧带轮,适配现有设备的安装空间。紧定螺钉的位置设计在轮毂的厚实区域,拧入螺钉的时候不会导致轮毂变形,螺钉孔的深度足够保证锁紧力,传动过程中不会因为负载波动出现带轮和轴之间的相对转动,保证传动的可靠性。
- 全部评论(0)
- 模板大小: 400.37 KB
- 售价:5金币
- 下载次数: 250
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
