ABS制动系统教学实训台架结构设计

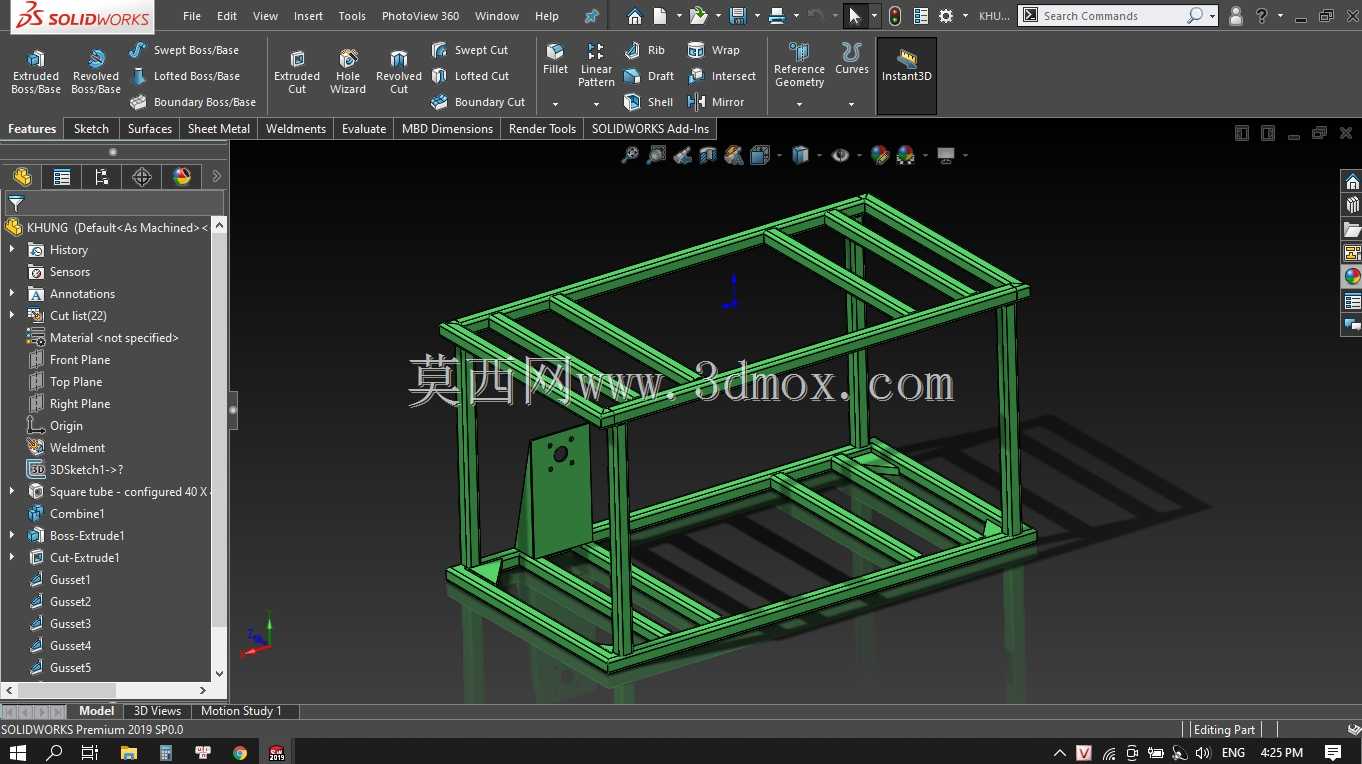

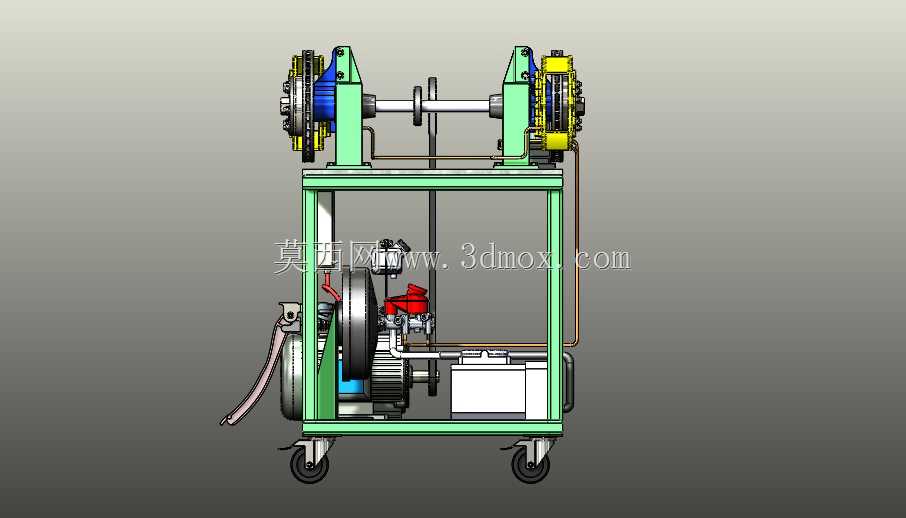

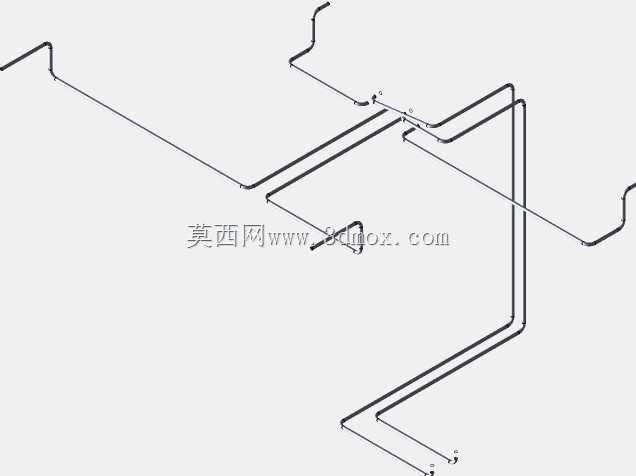

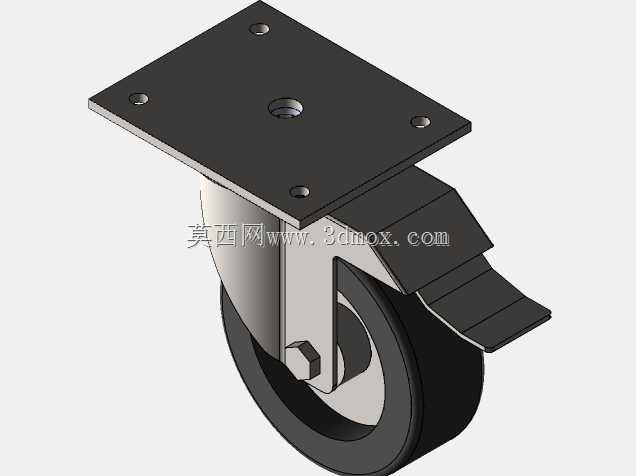

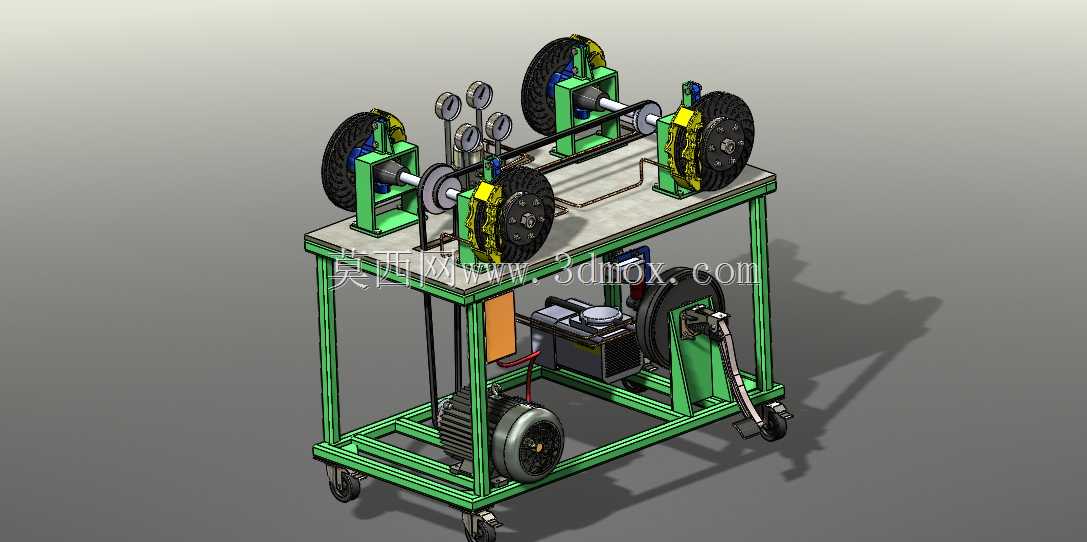

　　这套ABS制动实训装置主要面向汽车工程类教学场景、底盘系统研发验证环节搭建，整体采用方管焊接框架作为承载基体，底部配置万向脚轮带刹车结构，可灵活在实训车间、实验室场地内移动换位，固定时踩下脚轮刹车即可保证台架运行时的稳定性，框架整体高度适配站立操作与观察的人机工程要求，台面预留足够的管路、线路排布空间，下层框架用于安装动力驱动单元与相关附属组件。台架上集成了四组完整的车轮制动轮缸、制动盘与制动卡钳组件，对应车辆四轮的制动布局，每组制动回路都配置了独立的压力检测表，可直观观测不同轮边的制动压力变化，还原实车ABS工作时的轮缸压力调节过程，制动管路采用金属硬管加柔性软管的组合排布，硬管沿台架框架内侧走行固定，软管预留足够的活动余量，

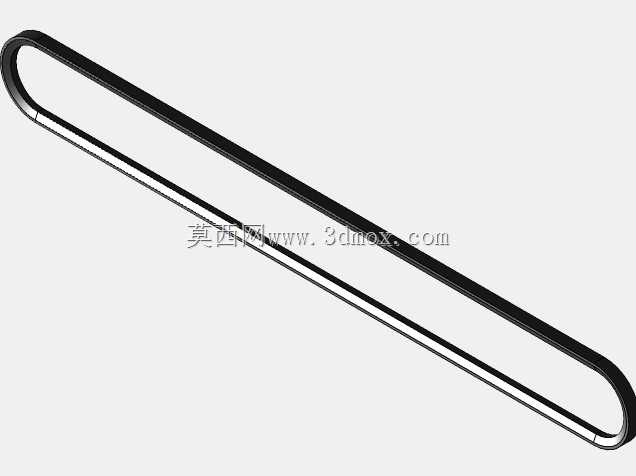

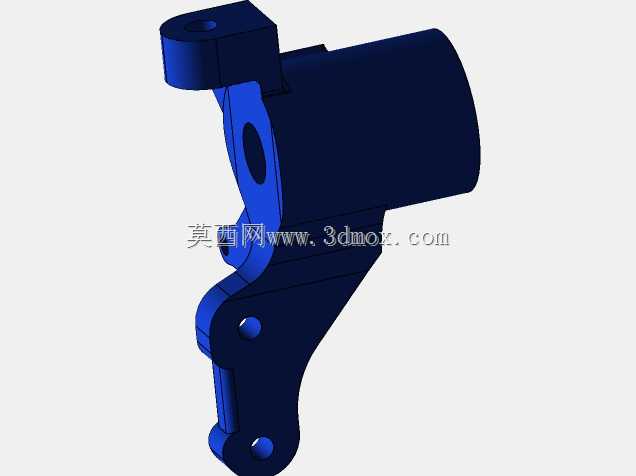

　　避免轮组模拟转动时拉扯管路造成密封失效。驱动单元采用电机配合传动结构带动四个车轮同步转动，模拟车辆行驶时的车轮转动状态，台架侧方设置的操作组件可模拟制动踏板的输入动作，触发制动系统工作时，可直观演示ABS介入过程中轮边制动力的动态调节效果，配合压力表的数值变化，能清晰展示常规制动与ABS工作状态下的轮缸压力差异。设计过程中优先考虑教学演示的可视性，所有制动组件、管路连接点、压力检测元件都布置在台面可视区域，没有额外的遮挡结构，方便学习者观察整个制动回路的组成与连接逻辑，各轮组的安装支座采用可调式结构，可适配不同规格的制动盘与卡钳安装，满足不同教学场景下的组件替换演示需求。台架的安装边界充分考虑实训场地的空间限制，

　　整体长宽尺寸控制在常规实训工作台的占用范围内，不需要额外预留过大的周边操作空间，电气与动力组件集中布置在下层框架的封闭安装区域，既避免转动部件外露造成安全隐患，也方便后期对动力单元、控制组件的维护检修，管路接头全部采用标准汽车制动系统接口规格，可直接与通用的制动检测设备对接，拓展实训测试的功能范围。
